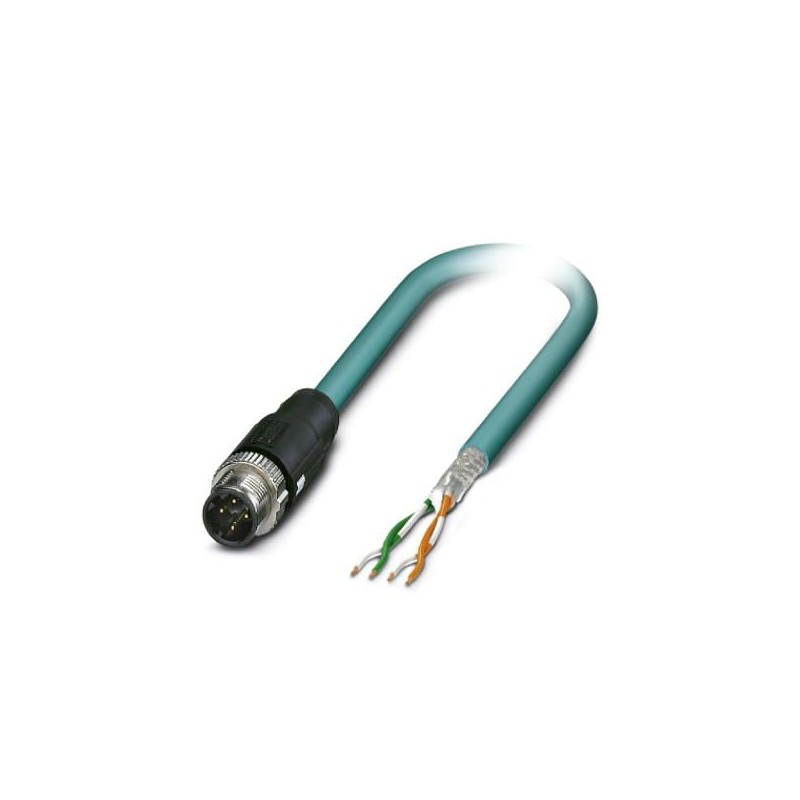

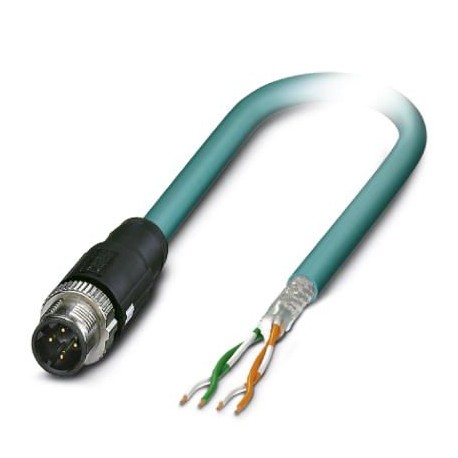

NBC-M12MSD/0,9-93E SEP 1415728 PHOENIX CONTACT Cavo di rete
NBC-MSD/0,9-93E SEP
1415728
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo di rete, Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), a 4 poli, schermato, Connettore M12 diritto, codifica: D SPEEDCON / IP67, all'estremità libera del cavo, lunghezza del cavo: 0,9 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento quindici mila sette cento venti otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626050959 |
| Peso per Pezzo (escluso imballaggio) | 56.920 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | PL (Polonia) |
Dati generali
| Corrente nominale a 40°C | 4 A (Spina/presa in conformità con IEC 61076-2-101, cavo dati tecnici per essere osservato) |
|---|---|
| Tensione nominale | 48 V AC |
| 60 V DC | |
| Numero di posizioni | Quattro |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801:2002), a 100 Mbps |
| Ethernet CAT5 (TIA 568B:2001), a 100 Mbps | |
| Norme/regolamenti | Connettore M12 IEC 61076-2-101 |
| Materiale a contatto con il | CuSn |
| Contattare il vettore materiale | TPU GF |
| Superficie di contatto del materiale | Ni/Au |
Caratteristiche testa 1
| Tipo di testa | Plug dritto M12 SPEEDCON / IP67 |
|---|---|
| No. di posizioni (pin)del modello | Quattro |
| Codifica | D (Dati) |
| Colore | nero |
| Materiale (componente) | CuZn (Contatto) |
| Ni/Au (superficie di Contatto) | |
| PA (Contatto vettori) | |
| TPU, difficilmente infiammabile, autoestinguente (Grip) | |
| In pressogetto di zinco, nichelato (collegamento a Vite) | |
| Resistenza di isolamento | ≥ 100 MΩ |
| Inserimento/estrazione cicli | ≥ 100 |
| Coppia | 0,4 Nm |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
Cavo
| Tipo di cavo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo cavo (sigla) | 93E |
| UL AWM style | 20963 (80°C/30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Cavo di struttura | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm2 |
| Linea segnale AWG | Venti sei |
| Direttore della struttura di linea di segnale | 7x 0,16 mm |
| Diametro del nucleo, compreso isolamento | 0,98 mm |
| I colori dei fili | bianco/arancio-arancio, bianco/verde-verde |
| Coppie | 2 core per la coppia |
| Nel complesso twist | Due coppie con due cariche per il core |
| Schermatura | Alluminio rivestito di pellicola, schermo a treccia in rame stagnato |
| Ottica scudo che copre | 70 % |
| Guaina esterna, colore | acqua blu RAL 5021 |
| La guaina esterna di spessore | 1.2 mm |
| Cavo esterno diametro D | 6.4 mm ±0,2 mm |
| Minimo raggio di curvatura posa fissa | 4 x D |
| Minimo raggio di curvatura, installazione flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 80 N |
| Peso del cavo | 42 kg/km |
| La guaina esterna, materiale | PUR |
| Il materiale di isolamento del conduttore | La schiuma di PE |
| Materiale del conduttore | Nuda Cu fili litz |
| Norme/specifiche | Requisiti elettrici EN 50288-2-2 |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza di Loop | ≤ 290.00 Ω/km |
| Capacità del cavo | ca. 45 nF/km (a 1 kHz) |
| Impedenza d'onda | 100 Ω ±5 Ω (a 100 MHz) |
| Verso la fine diafonia (NEXT) | Pari al 65,3 dB (a 1 MHz) |
| 56.3 dB (a 4 MHz) | |
| Il 50,3 dB (a 10 MHz) | |
| 47.2 dB (a 16 MHz) | |
| 45.8 dB (a 20 MHz) | |
| 42.9 dB (a 31.25 MHz) | |
| 38.4 dB (a 62,5 MHz) | |
| 35.3 dB (a 100 MHz) | |
| Potenza-summated prossimo fine diafonia (PSNEXT) | Il 62,3 dB (a 1 MHz) |
| 53.3 dB (a 4 MHz) | |
| 47.3 dB (a 10 MHz) | |
| 44.2 dB (a 16 MHz) | |
| 42.8 dB (a 20 MHz) | |
| 39.9 dB (a 31.25 MHz) | |
| 35.4 dB (a 62,5 MHz) | |
| 32.3 dB (a 100 MHz) | |
| Attenuazione | 3.2 dB (a 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9.5 dB (a 10 MHz) | |
| 12.1 dB (a 16 MHz) | |
| 13.6 dB (a 20 MHz) | |
| 17.1 dB (a 31.25 MHz) | |
| 24.8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Perdita di ritorno (RL) | 23 dB (a 4 MHz) |
| 24.1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (a 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23.6 dB (a 31.25 MHz) | |
| 21.5 dB (a 62,5 MHz) | |
| 20.1 dB (a 100 MHz) | |
| Segnale di runtime | 5.3 ns/m |
| Accoppiamento a resistenza | ≤ 100.00 mΩ/m (a 10 MHz) |
| Tensione nominale, tv via cavo | ≤ 100 V (valore di Picco, non per applicazioni ad alta potenza) |
| Tensione di prova Core/Core | 700 V (50 Hz, 1 min.) |
| Tensione di prova Core/Scudo | 700 V (50 Hz, 1 min.) |
| Capacità di trasporto di corrente cavo | 2 Un (secondo DIN VDE 0891-1) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| in acc. UL VW1 | |
| Senza alogeni | secondo IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, installazione flessibile) | |
| Temperatura ambiente (installazione) | -20 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 80 °C |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni sessanta un mille otto centoeCl@ss 6.0Venti sette millioni due cento settanta nove mila due centoeCl@ss 7.0Venti sette millioni due cento settanta nove mila due cento diciottoeCl@ss 8.0Venti sette millioni due cento settanta nove mila due cento diciottoeCl@ss 9.0Venti sette millioni sessanta mila tre cento undici
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 0.9 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP67 |
