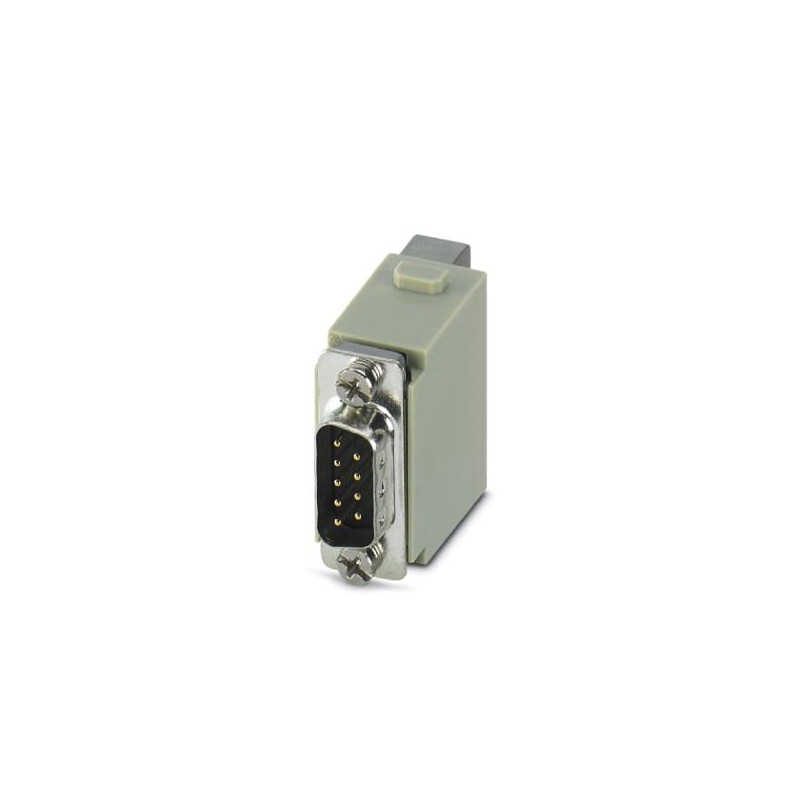

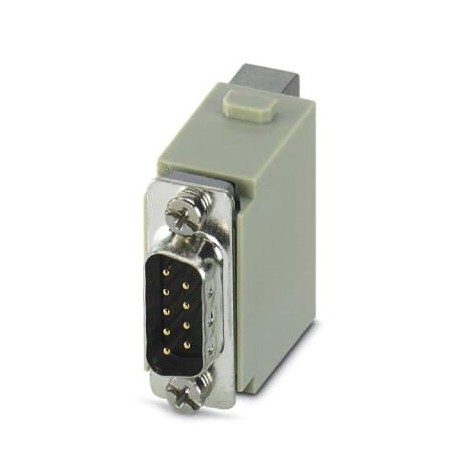

HC-M-DSUB-09-UT-M 1423723 PHOENIX CONTACT Módulo de insertos de contactos, número de polos: 9, tipo : D-SUB ..
HC-M-DSUB-09-UT-M
1423723
PHOENIX_CONTACT
Módulo de insertos de contactos, número de polos: 9, tipo : D-SUB 9, Macho, Conexión por tornillo, 48 V, 1 A, 0,08 mm² ... 0,5 mm², aplicación: Datos
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuatrocientos veintitrés mil setecientos veintitrés |
|---|---|
| Unidad de embalaje | 1 pc |
| GTIN | 4055626369419 |
| Peso por Pieza (sin incluir el embalaje) | 37.700 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | CN (China) |
Características eléctricas
| Tensión asignada (III/3) | 50 V |
|---|---|
| Corriente nominal | Uno |
| Tensión de impulso admisible | 0.8 kV |
| Perfil de conexión | Nueve |
Características mecánicas
| Conductor de sección transversal | 0.08 mm2 0,5 mm2 ... |
|---|---|
| Conexión sección transversal AWG | 28 20 ... |
| Pelar la longitud del cable individual | 4.2 mm |
| Par de apriete | 0.03 Nm ... 0.05 Nm |
| Contacto de diámetro | 1 mm |
| Inserción/retirada de los ciclos de | ≥ 500 |
| Mínimo de la vivienda en altura | 72 mm |
General
| Nota | Para HEAVYCON tipo de vivienda B6 para B48, HC-M-B... - MF... módulo de bastidor de tiro requerida |
|---|---|
| Tipo de | D-SUB DE 9 |
| La serie | HC-M-DSUB-U |
| Color | la luz gris |
| Número de ranuras de módulo de | Uno |
| Método de conexión | Tornillo de conexión |
| Tipo de contacto | se volvió |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Grado de contaminación | Tres |
| Categoría de sobretensión | III |
| Instrucciones de montaje | Para asegurar el uso correcto, la instalación en la vivienda con protección IP54 o se requiere mejor |
| El uso de HC-CST-MOD (1636127) codificación de los pines y HC-CBU-MOD (1636130) codificación de sockets ha sido prescrito. | |
| Conexión |
Datos del Material
| Material de contacto | De aleación de cobre |
|---|---|
| La superficie de contacto del material | Ag |
| Contacto material de transporte | PC |
| Fase de material conductor | Aleación de Zinc |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil doscientoseCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil doscientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil doscientos cincoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil doscientos cincoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil doscientos dieciocho
| Característica | Valor |
|---|---|
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 9 |
| Diámetro del contacto del enchufe (EF007320) | 1 mm |
| Material del inserto del conector (EF007545) | Otros |
| Corriente nominal In (EF008250) | 1 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable (EF007343) | 0.08 mm² |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34.2 mm |
| Altura (EF000040) | 35.7 mm |
| Profundidad (EF000049) | 14.6 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
