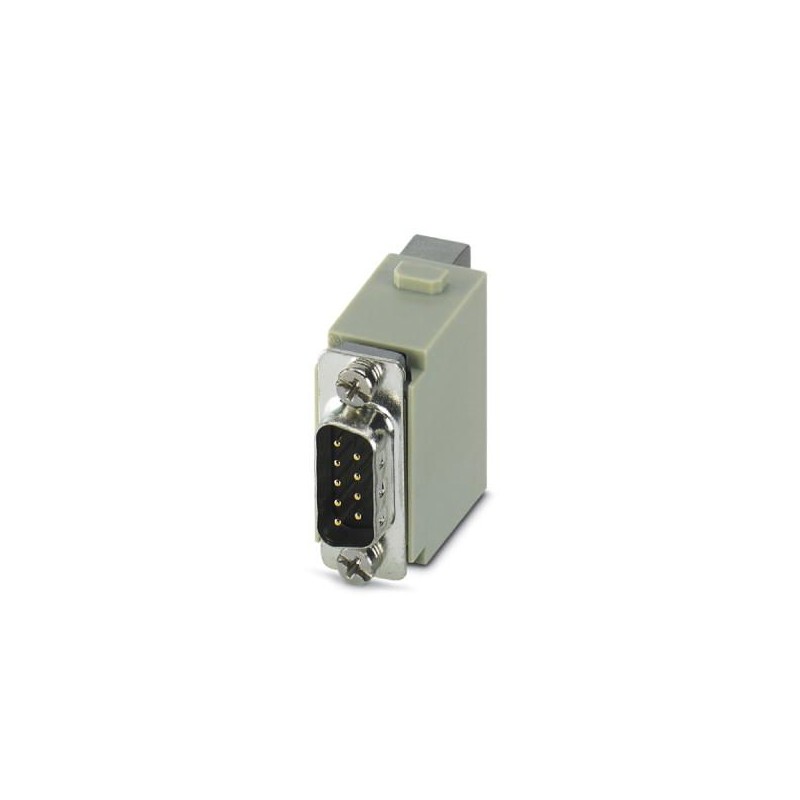

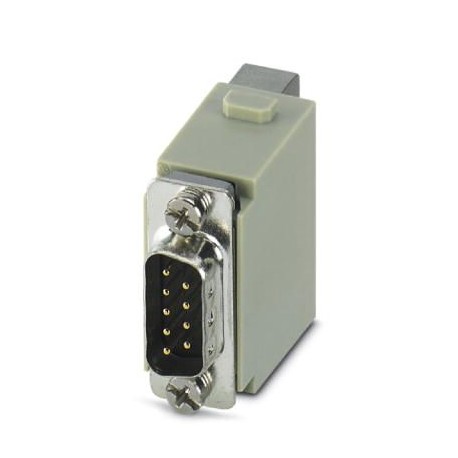

HC-M-DSUB-09-UT-M 1423723 PHOENIX CONTACT Контакт вставить модуль
HC-M-DSUB-09-UT-M
1423723
PHOENIX_CONTACT
Контакт вставить модуль
Модуль контактной вставки, количество полюсов: 9, тип: D-SUB9, вилка, резьбовое соединение, 48 В, 1 А, 0,08 мм² ... 0,5 мм², применение: Данные
Разъемы штекерные промышленные > Контактный вкладыш для промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать три тысячи семьсот двадцать три |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626369419 |
| Вес / шт. (без упаковки) | 37.700 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | СN (Китай) |
Электрические характеристики
| Номинальное напряжение (в III/3) | 50 в |
|---|---|
| Номинальный ток | 1 а |
| Номинальное импульсное напряжение | 0,8 кв |
| Профиль подключения | Девять |
Механические характеристики
| Поперечное сечение проводника | 0.08 мм2 ... 0,5 мм2 |
|---|---|
| Поперечное сечение соединительных проводов СРГ | 28 ... 20 |
| Длина зачистки отдельных проводов | 4.2 мм |
| Момент затяжки | 0.03 Нм 0.05 Нм ... |
| Диаметр контакта | 1 мм |
| Циклы ввода/вывода | ≥ 500 |
| Минимальная высота снабжения жилищем | 72 мм |
Общие
| Примечание | Для корпуса HEAVYCON типа В6 в B48, ХК-м-Б...МФ-... модуль несущей рамой требуется |
|---|---|
| Тип | Д-СУБ 9 |
| Серия | ХК-М-DSUB С-У |
| Цвет | светло-серый |
| Количество слотов модуль | Один |
| Способ подключения | Винтовое соединение |
| Тип контакта | оказалось |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
| Степень загрязнения | Три |
| Категория перенапряжения | III в |
| Инструкции по сборке | Для обеспечения правильной эксплуатации, монтажа в корпусе с защитой IP54 или лучше требуется |
| Использование НС-КНТ-мод (1636127) кодировочные штифты и HC-ЦБУ-мод (1636130) розетки кодирование было предписано. | |
| Подключение |
Материал
| Материал контакта | Медный сплав |
|---|---|
| Контактная поверхность материал | АГ |
| Материал контактодержателя | ПК |
| Фазовый провод материал | Сплав цинка |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча двестиЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч двести пятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч двести восемнадцать
| Характеристика | Значение |
|---|---|
| Contact insert without contacts (EF007324) | No |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 9 |
| Diameter plug-in contact (EF007320) | 1 mm |
| Material connector insert (EF007545) | Other |
| Rated current In (EF008250) | 1 A |
| Ambient temperature (EF002386) | 125 °C |
| Operating temperature (EF002393) | -40 °C |
| Rated voltage (EF000228) | 48 V |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 3 |
| Type of electric connection (EF003961) | Screw connection |
| With wire protection (EF000550) | No |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.08 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.08 mm² |
| Material of contact surface (EF004020) | Silver |
| Material of contact insert (EF008521) | Other |
| Material contact (EF007544) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Min. number of insertion cycles (EF012212) | 500 |
| Width (EF000008) | 34.2 mm |
| Height (EF000040) | 35.7 mm |
| Depth (EF000049) | 14.6 mm |
