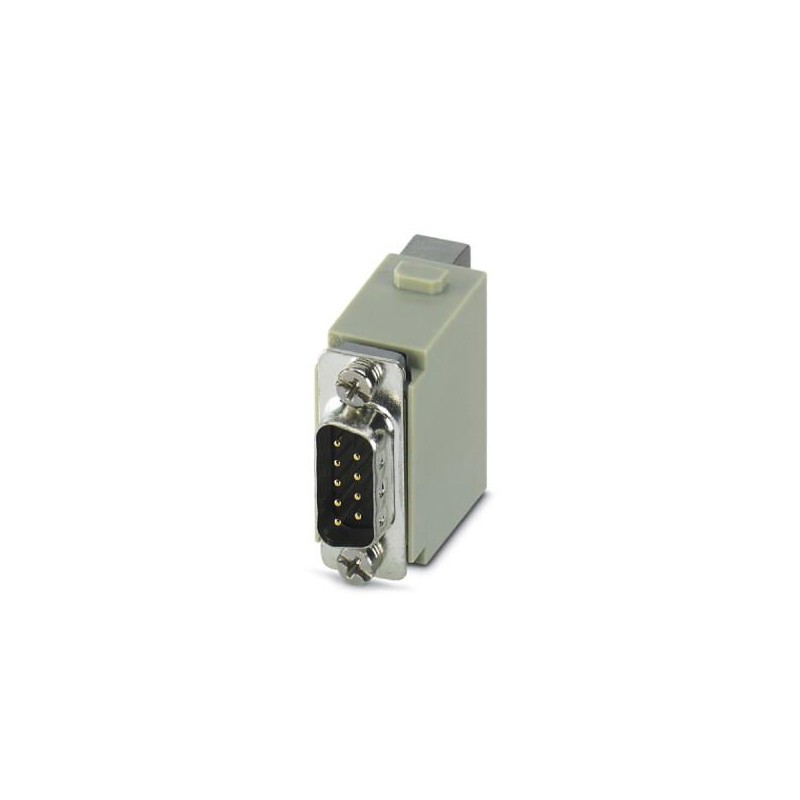

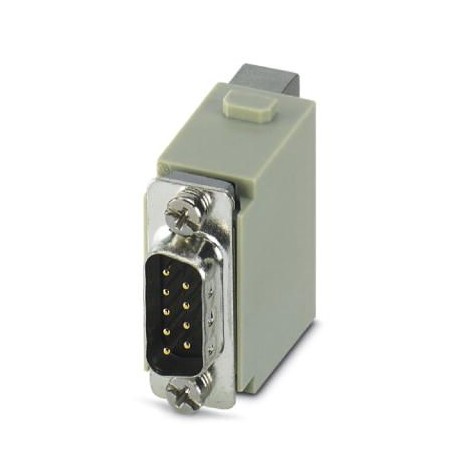

HC-M-DSUB-09-UT-M 1423723 PHOENIX CONTACT Contacte inserir módulo de
HC-M-DSUB-09-UT-M
1423723
PHOENIX_CONTACT
Contacte inserir módulo de
Módulo de inserção de contato, número de polos: 9, tipo: D-SUB9, Macho, Conexão roscada, 48 V, 1 A, 0,08 mm² ... 0,5 mm², aplicação: Dados
Conectores > Inserto de contato para conectores retangulares
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e três mil setecentos e vinte e três |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e sessenta e nove mil quatrocentos e dezenove |
| Peso por Peça (excluindo embalagem) | 37.700 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | CN (China) |
Características elétricas
| Tensão nominal (III/3) | 50 V |
|---|---|
| Corrente nominal | 1 Um |
| Nominal de surto de tensão | 0.8 kV |
| Perfil de conexão | Nove |
Características mecânicas
| Condutor de seção transversal | De 0,08 mm2 ... 0,5 mm2 |
|---|---|
| Conexão seção transversal AWG | 28 20 ... |
| Comprimento de decapagem dos fios individuais | 4.2 mm |
| Torque de aperto | De 0,03 Nm 0,05 Nm ... |
| Diâmetro de contato | 1 mm |
| Inserção/retirada de ciclos de | ≥ 500 |
| Mínimo de habitação de altura | 72 mm |
Geral
| Nota | Para HEAVYCON tipo de habitação B6 para B48, HC-M-B...MF-... módulo de estrutura de suporte necessária |
|---|---|
| Tipo | D-SUB 9 |
| Série | HC-M-DSUB-U |
| Cor | cinzento claro |
| Número de slots do módulo | Um |
| Método de ligação | Conexão a parafuso |
| Tipo do contato | virou |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Instruções de montagem | Para garantir o uso correto, a instalação em caixa com proteção IP54 ou melhor, é necessário |
| O uso do HC-CST-MOD (1636127) codificação de pinos e HC-CBU-MOD (1636130) codificação sockets foi prescrito. | |
| Conexão |
Dados do Material
| Material de contato | Liga de cobre |
|---|---|
| Superfície de contato do material | Ag |
| Contato com material de suporte | PC |
| Fase condutor de material | Liga de zinco |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil duzentoseCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil duzentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cincoeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e cincoeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil duzentos e dezoito
| Característica | Valor |
|---|---|
| Inserção de contato sem contatos (EF007324) | Não |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 9 |
| Diâmetro do contato de encaixe (EF007320) | 1 mm |
| Material de inserção do conector (EF007545) | Outro |
| Corrente nominal especificada In (EF008250) | 1 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Com proteção de condutores (EF000550) | Não |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.08 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.08 mm² |
| Material da superfície de contato (EF004020) | Prateado |
| Material do contato (EF008521) | Outro |
| Material de contato (EF007544) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Min. número de ciclos de inserção (EF012212) | 500 |
| Largura (EF000008) | 34.2 mm |
| Altura (EF000040) | 35.7 mm |
| Profundidade (EF000049) | 14.6 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
