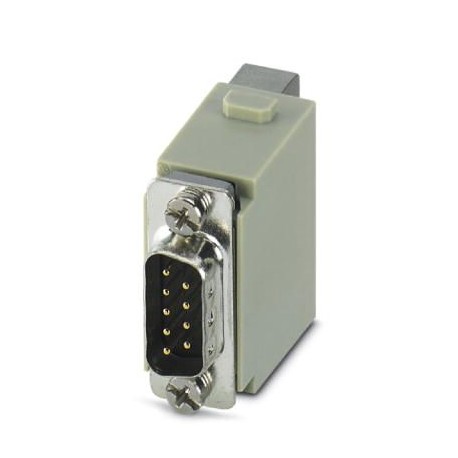

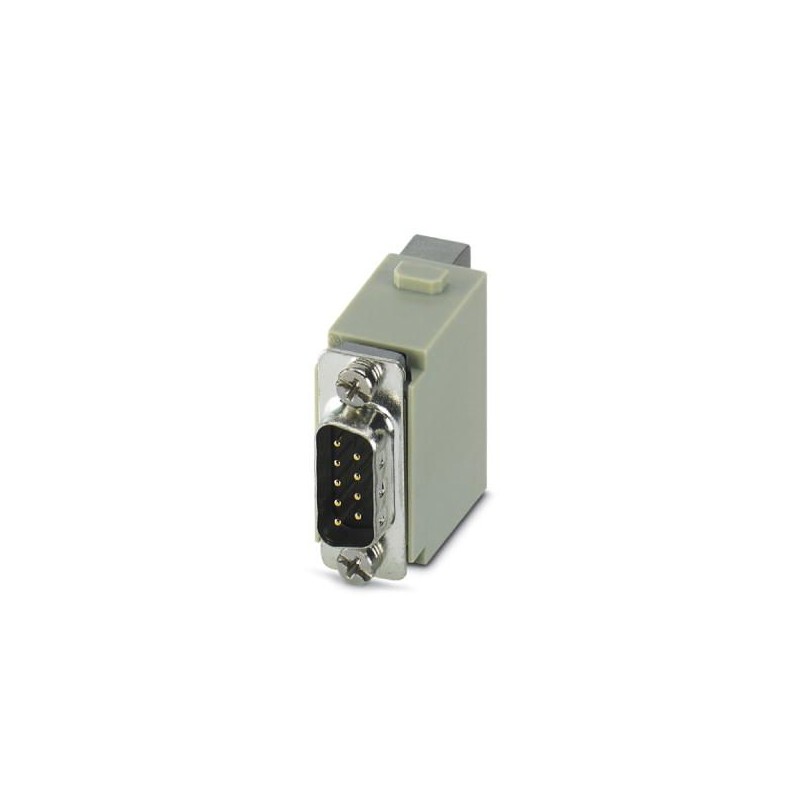

HC-M-DSUB-09-UT-M 1423723 PHOENIX CONTACT Inserire il modulo di contatto
HC-M-DSUB-09-UT-M
1423723
PHOENIX_CONTACT
Inserire il modulo di contatto
Modulo di inserimento contatti, Numero di poli: 9, Tipo: D-SUB9, Maschio, Collegamento a vite, 48 V, 1 A, 0,08 mm² ... 0,5 mm², applicazione: Dati
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti tré mila sette cento venti tré |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626369419 |
| Peso per Pezzo (escluso imballaggio) | 37.700 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | CN (Cina) |
Caratteristiche elettriche
| Tensione nominale (III/3) | 50 V |
|---|---|
| Corrente nominale | Uno |
| Tensione d'impulso | 0,8 kV |
| Profilo di connessione | Nove |
Caratteristiche meccaniche
| Sezione conduttore | 0,08 mm2 0,5 mm2 ... |
|---|---|
| Sezione di collegamento AWG | 28 20 ... |
| Lunghezza di spelatura del singolo filo | 4.2 mm |
| Coppia di serraggio | Da 0,03 0,05 Nm Nm ... |
| Il diametro di contatto | 1 mm |
| Inserimento/estrazione cicli | ≥ 500 |
| Minima altezza della custodia | 72 mm |
Generale
| Nota | Per custodia HEAVYCON tipo B6 B48, HC-M-B...MF-... modulo telaio portante richiesto |
|---|---|
| Tipo | D-SUB A 9 |
| Serie | HC-M-DSUB-U |
| Colore | grigio chiaro |
| Numero di slot | Uno |
| Metodo di connessione | Collegamento a vite |
| Tipo di contatto | girato |
| Classe di infiammabilità secondo UL 94 | V0 |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Istruzioni di montaggio | Per assicurare il corretto utilizzo, montaggio nell'alloggiamento con protezione IP54 o meglio è richiesto |
| L'uso di HC-CST-MOD (1636127) perni di codifica e HC-CBU-MOD (1636130) codifica socket è stato prescritto. | |
| Connessione |
Dati di materiale
| Materiale a contatto con il | Lega di rame |
|---|---|
| Superficie di contatto del materiale | Ag |
| Contattare il vettore materiale | PC |
| Materiale del conduttore di fase | Lega di zinco |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento sessanta un mille due centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille due centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila due cento cinqueeCl@ss 8.0Venti sette millioni quattro cento quaranta mila due cento cinqueeCl@ss 9.0Venti sette millioni quattro cento quaranta mila due cento diciotto
| Caratteristica | Valore |
|---|---|
| inserto di contatti senza contatti (EF007324) | No |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 9 |
| diametro del contatto maschio (EF007320) | 1 mm |
| materiale dell'inserto del connettore (EF007545) | altro |
| corrente nominale In (EF008250) | 1 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.08 mm² |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34.2 mm |
| altezza (EF000040) | 35.7 mm |
| profondità (EF000049) | 14.6 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
