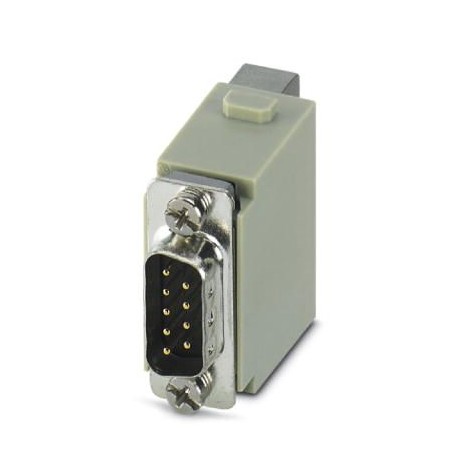

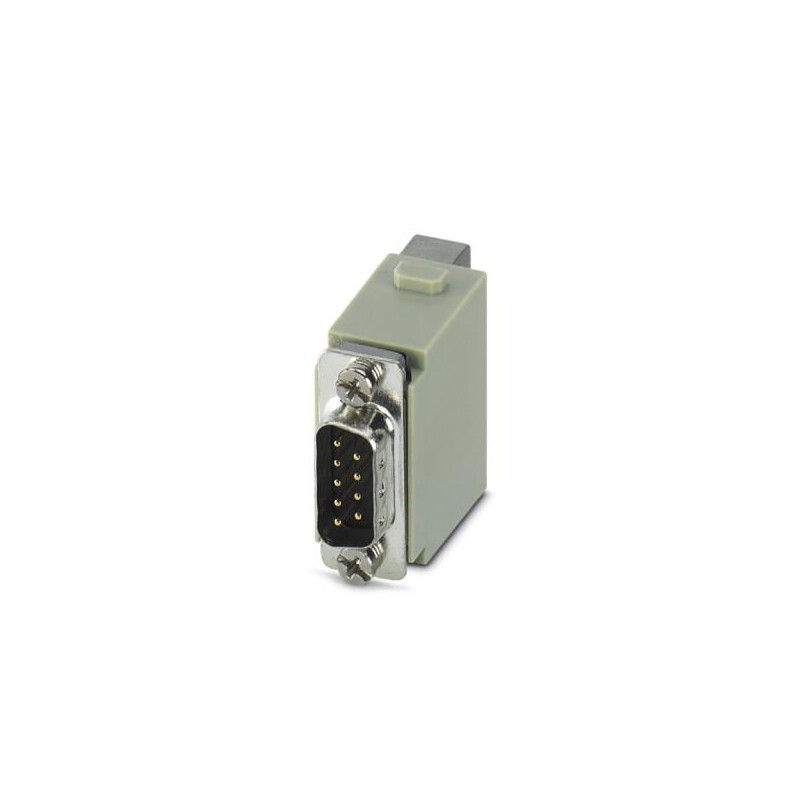

HC-M-DSUB-09-UT-M 1423723 PHOENIX CONTACT Kontakteinsatz-Modul
HC-M-DSUB-09-UT-M
1423723
PHOENIX_CONTACT
Kontakteinsatz-Modul
Kontakteinsatzmodul, Polzahl: 9, Typ: D-SUB9, Stecker, Schraubanschluss, 48 V, 1 A, 0,08 mm² ... 0,5 mm², Anwendung: Daten
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert drei und zwanzig tausend sieben hundert drei und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626369419 |
| Gewicht pro Stück (exklusive Verpackung) | 37.700 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | CN (China) |
Elektrische Eigenschaften
| Bemessungsspannung (III/3) | 50 V |
|---|---|
| Nennstrom | 1 A |
| Bemessungsstoßspannung | 0.8 kV |
| Verbindung Profil | Neun |
Mechanische Eigenschaften
| Leiterquerschnitt | 0,08 mm2 ... 0,5 mm2 |
|---|---|
| Anschlussquerschnitt AWG | 28 20 ... |
| Stripping Länge des einzelnen Drahtes | 4.2 mm |
| Anzugsmoment | 0.03 Nm ... 0,05 Nm |
| Kontaktieren Durchmesser | 1 mm |
| Insertion/withdrawal cycles | ≥ 500 |
| Minimale Gehäuse-Höhe | 72 mm |
Allgemeine
| Hinweis | Für HEAVYCON-Gehäuse Typ B6 bis B48, HC-M-B...MF -... - Modul-Tragrahmen erforderlich |
|---|---|
| Geben | D-SUB 9 |
| Serie | HC-M-DSUB-U |
| Farbe | hellgrau |
| Anzahl der Modul-Steckplätze | Eins |
| Verbindungs-Methode | Verschraubung |
| Kontakt Typ | gedreht |
| Entflammbarkeit nach UL 94 | V0 |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Montage-Anleitung | Zur Sicherstellung einer korrekten Verwendung, installation in Gehäuse mit IP54 oder besser ist erforderlich |
| Die Verwendung von HC-CST-MOD (1636127) kodierstifte HC-CBU-MOD (1636130) Codierung-buchsen verschrieben wurde. | |
| Verbindung |
Material data
| Material, Kontakt | Kupfer Legierung |
|---|---|
| Kontaktoberfläche material | Ag |
| Kontakt carrier material | PC |
| Außenleiter-material | Zink-Legierung |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert achtzehn
| Merkmal | Wert |
|---|---|
| Kontakteinsatz ohne Kontakte (EF007324) | Nein |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 9 |
| Durchmesser Steckkontakt (EF007320) | 1 mm |
| Werkstoff des Steckverbindereinsatzes (EF007545) | sonstige |
| Bemessungsstrom In (EF008250) | 1 A |
| Umgebungstemperatur (EF002386) | 125 °C |
| Betriebstemperatur (EF002393) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Drahtschutz (EF000550) | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.08 mm² |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff des Kontaktes (EF007544) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Breite (EF000008) | 34.2 mm |
| Höhe (EF000040) | 35.7 mm |
| Tiefe (EF000049) | 14.6 mm |
