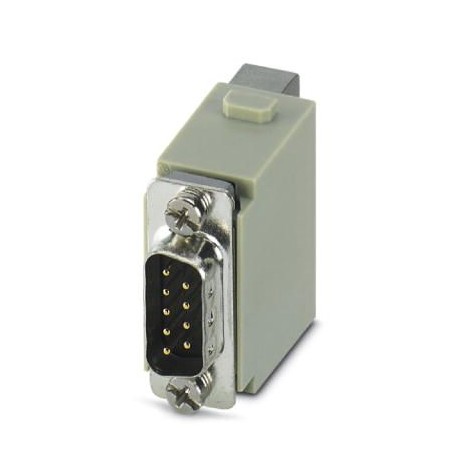

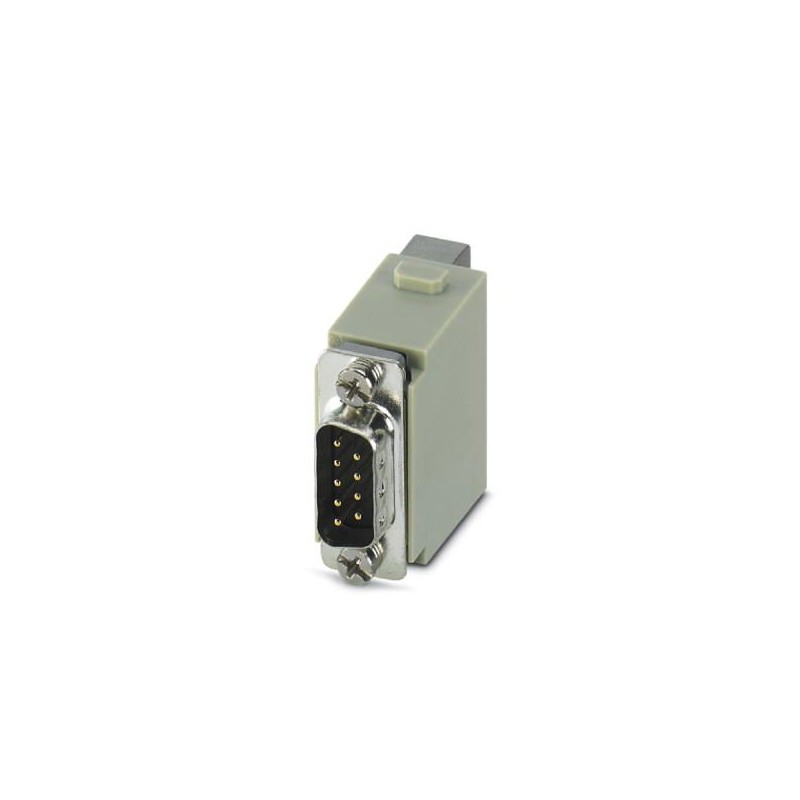

HC-M-DSUB-09-UT-M 1423723 PHOENIX CONTACT Contact module d'insertion
HC-M-DSUB-09-UT-M
1423723
PHOENIX_CONTACT
Contact module d'insertion
Module d’insertion de contact, nombre de pôles : 9, type : D-SUB9, Mâle, Raccord à vis, 48 V, 1 A, 0,08 mm² ... 0,5 mm², application : Données
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt trois mille sept cent vingt trois |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626369419 |
| Poids par Pièce (hors emballage) | 37.700 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | CN (Chine) |
Caractéristiques électriques
| Tension assignée (III/3) | 50 V |
|---|---|
| Courant nominal | 1 Un |
| Nominale tension de choc | 0.8 kV |
| Profil de connexion | Neuf |
Caractéristiques mécaniques
| Chef de la section transversale | 0.08 mm2 0,5 mm2 ... |
|---|---|
| Connexion de section AWG | 28 20 ... |
| Décapage de la longueur du fil | 4.2 mm |
| Couple de serrage | 0.03 Nm ... 0.05 Nm |
| Contact diamètre | 1 mm |
| Insertion/retrait des cycles | ≥ 500 |
| Minimum hauteur du boîtier | 72 mm |
Général
| Note | Pour HEAVYCON de logement de type B6 à B48, HC-M-B...MF-... module de cadre porte-requis |
|---|---|
| Type | D-SUB 9 |
| Série | HC-M-SUB-D-U |
| Couleur | gris clair |
| Nombre d'emplacements de modules | Un |
| Méthode de connexion | Connexion à vis |
| Type de Contact | tourné |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Instructions de montage | Pour garantir une bonne utilisation, l'installation dans le logement avec protection IP54 ou mieux est requis |
| L'utilisation du HC-CST-MOD (1636127) pions de codage et de SC-CBU-MOD (1636130) de codage des sockets a été prescrit. | |
| Connexion |
Fiche de données
| Matériau de Contact | Alliage de cuivre |
|---|---|
| La surface de Contact matériau | Ag |
| Contact matériau de support | PC |
| Conducteur de Phase du matériau | En alliage de Zinc |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille deux centeCl@ss 6.0Vingt sept million deux cent soixante et une mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille deux cent cinqeCl@ss 8.0Vingt sept million quatre cent quarante mille deux cent cinqeCl@ss 9.0Vingt sept million quatre cent quarante mille deux cent dix huit
| Caractéristique | Valeur |
|---|---|
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 9 |
| Diamètre du contact à fiche (EF007320) | 1 mm |
| Matériau de l'insert de connecteur (EF007545) | Autre |
| Courant assigné In (EF008250) | 1 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.08 mm² |
| Matériau du revêtement de contact (EF004020) | Argent |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du contact (EF007544) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34.2 mm |
| Hauteur (EF000040) | 35.7 mm |
| Profondeur (EF000049) | 14.6 mm |
