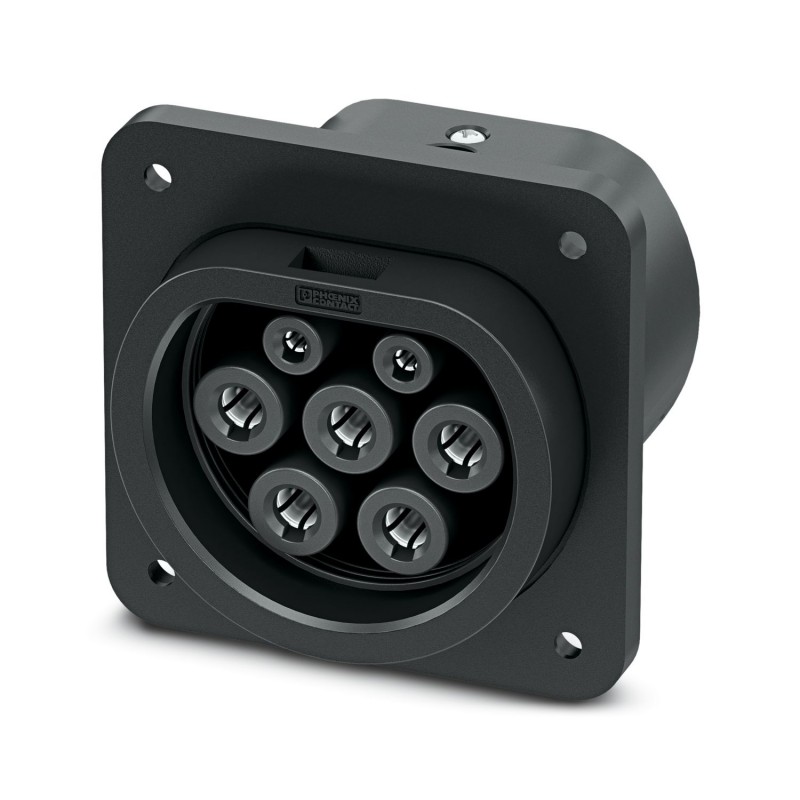

EV-GBM3S-1AC32A-0,7M6,0E00 1408169 PHOENIX CONTACT CHARX connect basic, Toma de infraestructura, Rectangular..
EV-GBM3S-1AC32A-0,7M6,0E00
1408169
PHOENIX_CONTACT
CHARX connect basic, Toma de infraestructura, Rectangular, para cargar vehículos eléctricos con corriente alterna (AC), GB/T, GB/T 20234.2-2015, 32 A / 250 V (AC), Conductores individuales, longitud: 0,7 m, Montaje en la pared delantera y en la trasera, carcasa: negro, ¡IMPORTANTE! Esta variante de artículo no contiene ningún actuador de bloqueo.
Dispositivos enchufables industriales y especiales > Conector para la carga de coches eléctricos E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | ¡IMPORTANTE! Esta variante de artículo no contiene ningún actuador de bloqueo. |
| Generalidades | Asegúrese de que durante el proceso de carga el conector de carga para infraestructuras esté enclavado en la toma de carga de infraestructuras según IEC 61851-1. Recomendamos el uso de nuestros actuadores de enclavamiento (1624129, 1622317). En caso de que se seleccione otro tipo de enclavamiento, recomendamos obturar la superficie de fijación (1621465), véanse también los accesorios. |
| Tipo de producto | Toma de infraestructura |
| Familia de productos | CHARX connect basic |
| Aplicación | para cargar vehículos eléctricos con corriente alterna (AC) |
| Diseño (Toma de carga para infraestructuras) | Rectangular |
| Estándar de carga | GB/T |
| Modo de carga | Modo 3, caso B |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Tipo de corriente de carga | AC monofásica |
| Potencia de carga | 8 kW |
| Corriente de carga | 32 A |
| Contacto de potencia | |
| Número | 3 (L1, N, PE) |
| Tensión nominal | 250 V AC |
| Corriente asignada | 32 A |
| Contacto de aviso | |
| Número | 2 (CP, CC) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Actuador de bloqueo | |
| Posición del actuador de bloqueo | en el centro arriba |
| Color (Carcasa) | negro (9005) |
| Material (Carcasa) | Plástico |
| Material (Superficie contactos) | Plata |
| Clase de inflamabilidad según UL 94 | V0 () |
| Longitud del cable | 0,7 m |
| Tipo de cable | Conductores individuales |
| Estructura de cable | 3 x 6,0 mm² + 2 x 0,5 mm² |
| Conductor individual, sección | 6,00 mm² |
| Conductores individuales AC | |
| Longitud del cable | 0,7 m |
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
| Condiciones ambientales | |
| Índice de protección (Toma de carga para infraestructuras) | IP55 (insertado) |
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
| Normas | |
| Normas/especificaciones | GB/T 20234.2-2015 |
| Tipo de montaje Toma de carga para infraestructuras | Montaje en la pared delantera y en la trasera (Posible inclinación frontal de 0 a 90 grados) |
| Tipo de montaje Tapa de protección | parte posterior (disponible por separado) |
| Diámetro del orificio de fijación | 7,00 mm (ø) |
| Característica | Valor |
|---|---|
| Con dactuador de bloqueo (EF009323) | No |
| Con bloqueo de acceso (EF009324) | No |
| Grado de protección (IP) (EF005474) | Otros |
| Voltaje nominal (EF000002) | 250 V |
| Máxima corriente nominal (EF009326) | 32 A |
| Tipo de corriente (EF000143) | CA 1 fase |
| Número de contactos de comunicación (EF009325) | 2 |
| Longitud de los cables fijos (EF009327) | 1 m |
| LED integrado (EF009328) | No |
| Sección de los contactos de potencia (EF009329) | 6 mm² |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 6 Mbytes |
|
