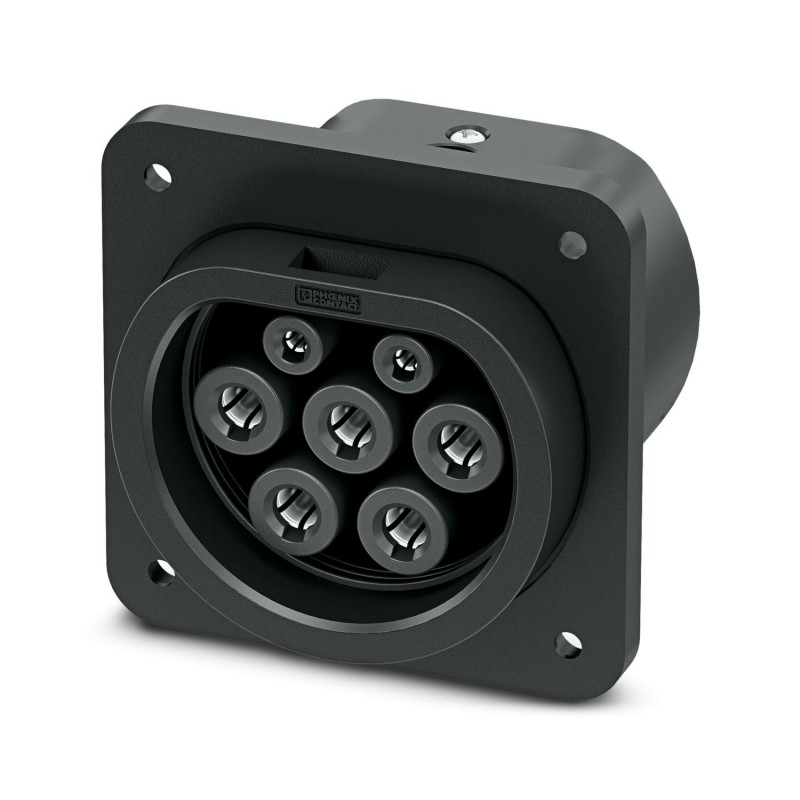

EV-GBM3S-1AC32A-0,7M6,0E00 1408169 PHOENIX CONTACT Steckdose
EV-GBM3S-1AC32A-0,7M6,0E00
1408169
PHOENIX_CONTACT
Steckdose
Industrie- und Sondersteckvorrichtungen > Ladesteckvorrichtung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert acht tausend eins hundert neun und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| Katalog Seite | Seite 756 (C-2-2017) |
| GTIN | 4046356856010 |
| Gewicht pro Stück (exklusive Verpackung) | 400.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | CN (China) |
Produkt-definition
| Produkt-Typ | Infrastruktur-Steckdose für das laden von Elektrofahrzeugen mit Wechselstrom (AC), kompatibel mit Infrastruktur-Stecker |
|---|---|
| Geben | Hintere Schutzabdeckung Schraube Verbindung |
| Normen/Vorschriften | GB/T 20234.2-2015 |
| Aufladen standard | GB/T |
| Lade-Modus | Modus 3, Fall B |
| Hinweis | HINWEIS: Diese Produkt-version nicht enthalten eine Verriegelung Stellantrieb. |
| Stellen Sie sicher, dass die Infrastruktur der Stecker ist fest in die Infrastruktur-Steckdose während des Ladevorgangs entspricht IEC 61851-1. Wir empfehlen die Verwendung unserer locking Antriebe (1624129, 1622317). Wenn eine andere Art der Verriegelung aktiviert ist, empfehlen wir die Versiegelung der Montagefläche (1621465), siehe auch Zubehör. | |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
Abmessungen
| Höhe | 79,5 mm |
|---|---|
| Breite | 75 mm |
| Tiefe | 70.8 mm |
| Bohrung | 60 mm x 60 mm |
| Dirigent Länge | 0,7 m (AC-Kabel) |
| Kabel-Struktur | 3x 6.0 mm2 + 2x 0,5 mm2 |
| Art der Leiter | Einzelne Drähte |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP55 (gesteckt) |
| IP55 (mit Schutzhülle, siehe Zubehör) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 7 kW |
|---|---|
| Art der Ladestrom | AC single-phase |
| Anzahl der Phasen | Eins |
| Anzahl der power-Kontakte | 3 (L1, N, PE) |
| Bemessungsstrom Leistungskontakte | 32 A |
| Bemessungs-Spannung für die power-Kontakte | 250 V AC |
| Anzahl der signal-Kontakte | 2 (CP, CC) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse-width modulation |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Montage
| Mögliche Einbaulagen | Front-und Heckanbau |
|---|---|
| Einschränkungen für Einbaulage | Nur 0 bis 90 Grad frontal-Neigung möglich, siehe Abbildung |
| Einbaulage der Arretierung Antrieb | Nicht vormontiert, oben in der Mitte Montage möglich |
| Erforderliche Einbautiefe | < 5 mm (Hinten Montage) |
| < 10 mm (Vor der Montage) | |
| Max. Wandstärke | < 51.8 mm (Front Montage) |
| > 57 mm (Rückwand-Montage) | |
| Montage-Loch-Durchmesser | 7.00 mm (ø) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert einseCl@ss 5.1Sieben und zwanzig Millionen eins hundert drei und vierzig tausend vier hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert drei und vierzig tausend vier hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert neun und vierzig tausend einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert neun und vierzig tausend einseCl@ss 9.0Sieben und zwanzig Millionen eins hundert vier und vierzig tausend sieben hundert sechs
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend neun hundert drei und zwanzigUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert zwei und zwanzigUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert zwei und zwanzigUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert zwei und zwanzigUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert zwei und zwanzig
