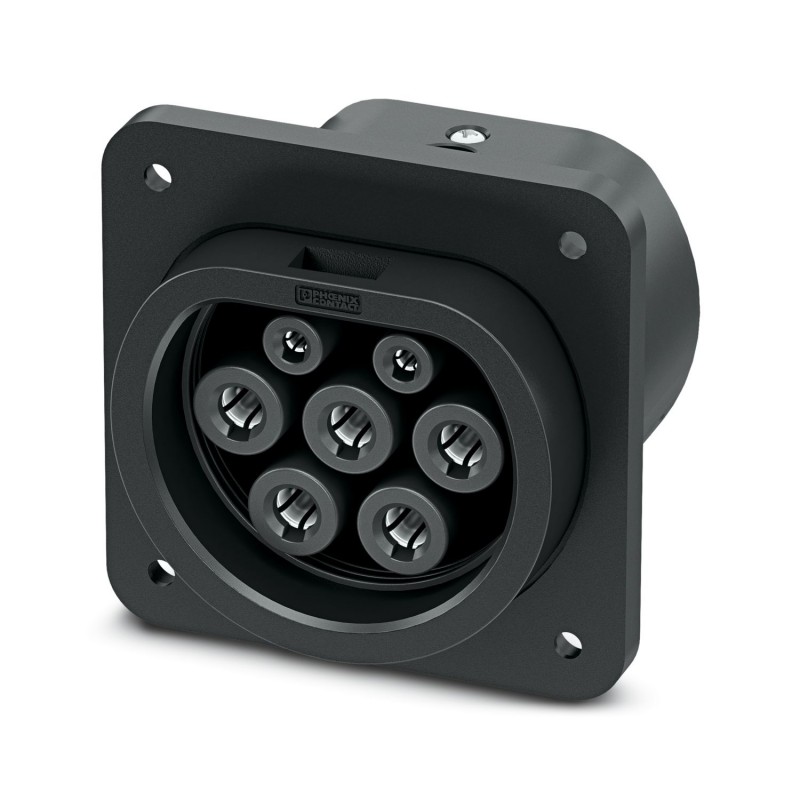

EV-GBM3S-1AC32A-0,7M6,0E00 1408169 PHOENIX CONTACT Prise De Courant
EV-GBM3S-1AC32A-0,7M6,0E00
1408169
PHOENIX_CONTACT
Prise De Courant
CHARX connect basic, Prise d’infrastructure, Rectangulaire, pour la recharge de véhicules électriques en courant alternatif (AC), GB/T, GB/T20234.2-2015, 32 A / 250 V (AC), Conducteurs individuels, longueur : 0,7 m, Montage mural avant et arrière, boîtier : noir, IMPORTANT ! Cette variante d’article ne contient pas d’actionneurs de verrouillage.
Prises de courant industrielles et spéciales > Prise électrique de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent huit mille cents soixante neuf |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| Page du catalogue | Page 756 (C-2-2017) |
| GTIN | 4046356856010 |
| Poids par Pièce (hors emballage) | 400.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | CN (Chine) |
Définition du produit
| Type de produit | L'Infrastructure de Prise de courant pour la recharge des véhicules électriques à courant alternatif (AC), compatible avec l'Infrastructure de Bouchons |
|---|---|
| Type | Couverture de protection arrière de connexion à vis |
| Normes/règlements | GB/T 20234.2-2015 |
| Chargement standard | GB/T |
| Mode de charge | En Mode 3, Cas B |
| Note | REMARQUE Cette version du produit ne comprend pas un verrouillage de l'actionneur. |
| Assurez-vous que l'Infrastructure de la Fiche est verrouillée dans l'Infrastructure de la Prise de courant pendant le processus de charge selon la norme IEC 61851-1. Nous recommandons l'utilisation de nos actionneurs de verrouillage (1624129, 1622317). Si un autre type de verrouillage est activée, nous recommandons de sceller la surface de montage (1621465), voir aussi les accessoires. | |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
Dimensions
| Hauteur | 79.5 mm |
|---|---|
| Largeur | 75 mm |
| Profondeur | 70.8 mm |
| Dimensions de passage | 60 mm x 60 mm |
| Longueur de conducteur | 0,7 m (câbles AC) |
| Structure du câble | 3x 6.0 mm2 + 2x 0,5 mm2 |
| Type de chef d'orchestre | Unique fils |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP55 (branché) |
| IP55 (avec capot de protection, voir accessoires) |
Propriétés électriques
| Puissance de charge maximale | 7 kW |
|---|---|
| Type de courant de charge | À courant alternatif monophasé |
| Nombre de phases | Un |
| Nombre de contacts de puissance | 3 (L1, N, PE) |
| Le courant nominal des contacts de puissance | Trente deux |
| Tension nominale d'alimentation de contacts | 250 V AC |
| Nombre de contacts de signal | 2 (CP, CC) |
| Courant nominal pour les contacts de signal | 2 Un |
| Tension nominale pour les contacts de signal | 30 V AC |
| Type de transmission de signal | Modulation de largeur d'impulsion |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
Propriétés mécaniques
| Insertion/retrait des cycles | > 10000 |
|---|---|
| Force d'Insertion | < 100 N |
| Le retrait de la force | < 100 N |
Montage
| Positions de montage possibles | De montage avant et arrière |
|---|---|
| Les Restrictions à la position de montage | Seulement de 0 à 90 degrés frontale inclinaison possible, voir la figure |
| Position de montage du verrouillage de l'actionneur | Pas de pré-assemblé en haut au centre de montage possible |
| Nécessaires à l'installation de la profondeur | < 5 mm (panneau Arrière de montage) |
| < 10 mm (Avant montage) | |
| Max. l'épaisseur de la paroi | < 51.8 mm (Avant montage) |
| > 57 mm (panneau Arrière de montage) | |
| Montage diamètre du trou | 7.00 mm (ø) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 10; |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0272607xxeCl@ss 4.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.0Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.1Vingt sept million cents quarante trois mille quatre centeCl@ss 6.0Vingt sept million cents quarante trois mille quatre centeCl@ss 7.0Vingt sept million quatre cent quarante neuf mille uneCl@ss 8.0Vingt sept million quatre cent quarante neuf mille uneCl@ss 9.0Vingt sept million cents quarante quatre mille sept cent six
UNSPSC 6.01Trente million deux cent onze mille neuf cent vingt troisUNSPSC 7.0901Trente neuf million cents vingt et une mille cinq cent vingt deuxUNSPSC 11Trente neuf million cents vingt et une mille cinq cent vingt deuxUNSPSC 12.01Trente neuf million cents vingt et une mille cinq cent vingt deuxUNSPSC 13.2Trente neuf million cents vingt et une mille cinq cent vingt deux
| Caractéristique | Valeur |
|---|---|
| Avec actionneur de verrouillage (EF009323) | Non |
| Avec verrouillage d'accès (EF009324) | Non |
| Classe de protection (IP) (EF005474) | Autre |
| Tension nominale (EF000002) | 250 V |
| Courant nominal max. (EF009326) | 32 A |
| Type de courant (EF000143) | CA monophasé |
| Nombre de contacts de communication (EF009325) | 2 |
| Longueur du conduit fixe (EF009327) | 1 m |
| LED intégrée (EF009328) | Non |
| Section transversale des contacts de puissance (EF009329) | 6 mm² |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 6 Mbytes |
|
