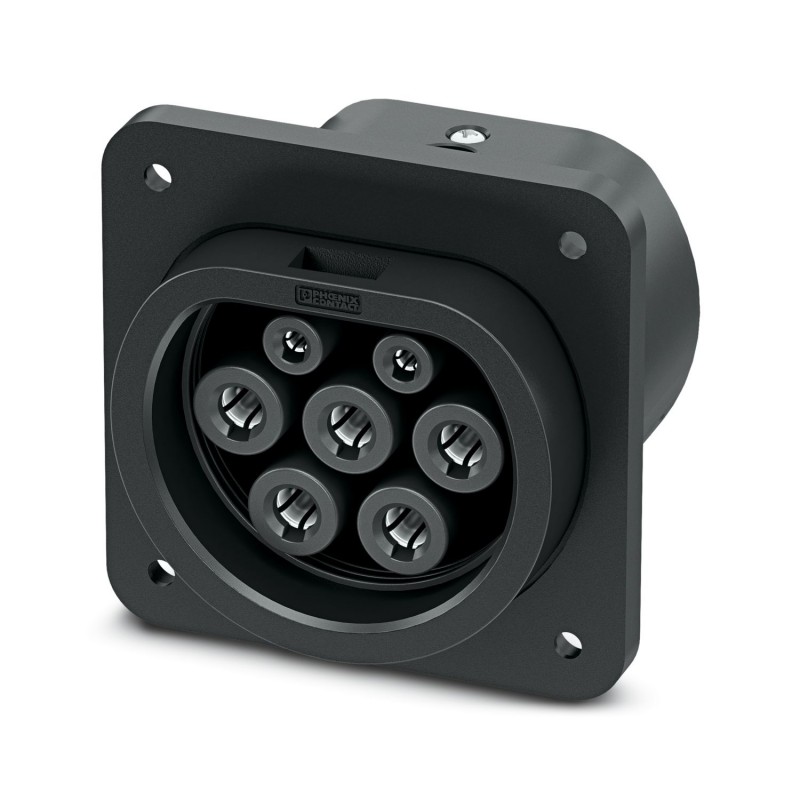

EV-GBM3S-1AC32A-0,7M6,0E00 1408169 PHOENIX CONTACT Tomada De Parede
EV-GBM3S-1AC32A-0,7M6,0E00
1408169
PHOENIX_CONTACT
Tomada De Parede
CHARX connect basic, Tomada de infraestrutura, Retangular, para carregamento de veículos elétricos com corrente alternada (AC), GB/T, GB/T20234.2-2015, 32 A / 250 V (AC), Condutores individuais, comprimento: 0,7 m, Montagem frontal e traseira na parede, invólucro: preto, IMPORTANTE! Esta variante de artigo não contém nenhum atuador de travamento.
Dispositivos de encaixe industriais e especiais > Conector para carga de veículos elétricos E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, quatrocentos e oito mil cento e sessenta e nove |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| Página de catálogo | Página 756 (C-2-2017) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões oitocentos e cinquenta e seis mil e dez |
| Peso por Peça (excluindo embalagem) | 400.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | CN (China) |
Definição de produto
| Tipo de produto | Infra-estrutura de Tomada do Soquete para o carregamento de veículos elétricos com corrente alternada (CA), compatível com a Infra-estrutura de Plugues |
|---|---|
| Tipo | Traseira tampa de protecção conexão a parafuso |
| Normas/regulamentos | GB/T 20234.2-2015 |
| Carga padrão | GB/T |
| Modo de carregamento | Modo 3, Caso B |
| Nota | OBSERVAÇÃO Esta versão do produto não inclui um fecho do actuador. |
| Certifique-se de que a Infra-estrutura de Plug está bloqueado para a Infra-estrutura eléctrica durante o processo de carregamento de acordo com a norma IEC 61851-1. Recomendamos o uso de nossa fecho atuadores (1624129, 1622317). Se um outro tipo de fecho é selecionado, recomenda-se a selagem da superfície de montagem (1621465), veja também os acessórios. | |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
Dimensões
| Altura | 79,5 mm |
|---|---|
| Largura | 75 mm |
| Profundidade | 70.8 mm |
| Furo dimensões | 60 mm x 60 mm |
| Condutor de comprimento | 0.7 m (cabos) |
| Estrutura de cabo | 3x 6.0 mm2 + 2x 0,5 mm2 |
| Tipo de condutor | Único fios |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP55 (conectado) |
| IP55 (com tampa de proteção, ver acessórios) |
Propriedades elétricas
| Máxima potência de carregamento | 7 kW |
|---|---|
| Tipo de corrente de carregamento | CA de fase única |
| Número de fases | Um |
| Número de contatos de energia | 3 (L1, N, PE) |
| Corrente nominal de alimentação contactos | 32 |
| Tensão nominal de alimentação contactos | 250 V CA |
| Número de contatos de sinal | 2 (CP, CC) |
| Corrente nominal para contatos de sinal | 2 |
| Tensão avaliado por sinal contactos | 30 V CA |
| Tipo de transmissão de sinal | Modulação por largura de pulso |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Montagem
| Possíveis posições de montagem | Frente e traseira de montagem |
|---|---|
| Restrições à posição de montagem | Apenas de 0 a 90 graus de inclinação frontal possível, ver figura |
| Posição de montagem do fecho do atuador | Não pré-montadas, centro superior de montagem possível |
| Necessária profundidade de instalação | < 5 mm (Traseira, montagem em painel) |
| < 10 mm (montagem Frontal) | |
| Max. espessura da parede | < Com 51,8 mm (montagem Frontal) |
| > 57 mm (Traseira, montagem em painel) | |
| Diâmetro do orifício de montagem | 7.00 mm (ø) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.1Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.0Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.1Vinte e sete milhões cento e quarenta e três mil, quatrocentoseCl@ss 6.0Vinte e sete milhões cento e quarenta e três mil, quatrocentoseCl@ss 7.0Vinte e sete milhões, quatrocentos e quarenta e nove mil e umeCl@ss 8.0Vinte e sete milhões, quatrocentos e quarenta e nove mil e umeCl@ss 9.0Vinte e sete milhões cento e quarenta e quatro mil setecentos e seis
UNSPSC 6.01Trinta milhões, duzentos e onze mil novecentos e vinte trêsUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quinhentos e vinte doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quinhentos e vinte dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quinhentos e vinte dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quinhentos e vinte dois
| Característica | Valor |
|---|---|
| Com atuador de bloqueio (EF009323) | Não |
| Com bloqueio de acesso (EF009324) | Não |
| Grau de proteção (IP) (EF005474) | Outro |
| Tensão nominal (EF000002) | 250 V |
| Corrente nominal max. (EF009326) | 32 A |
| Tipo de corrente (EF000143) | CA monofásica |
| Número de contatos de comunicação (EF009325) | 2 |
| Comprimento do cabo de conexão fixo (EF009327) | 1 m |
| LED integrado (EF009328) | Não |
| Secção transversal dos contatos de potência (EF009329) | 6 mm² |
