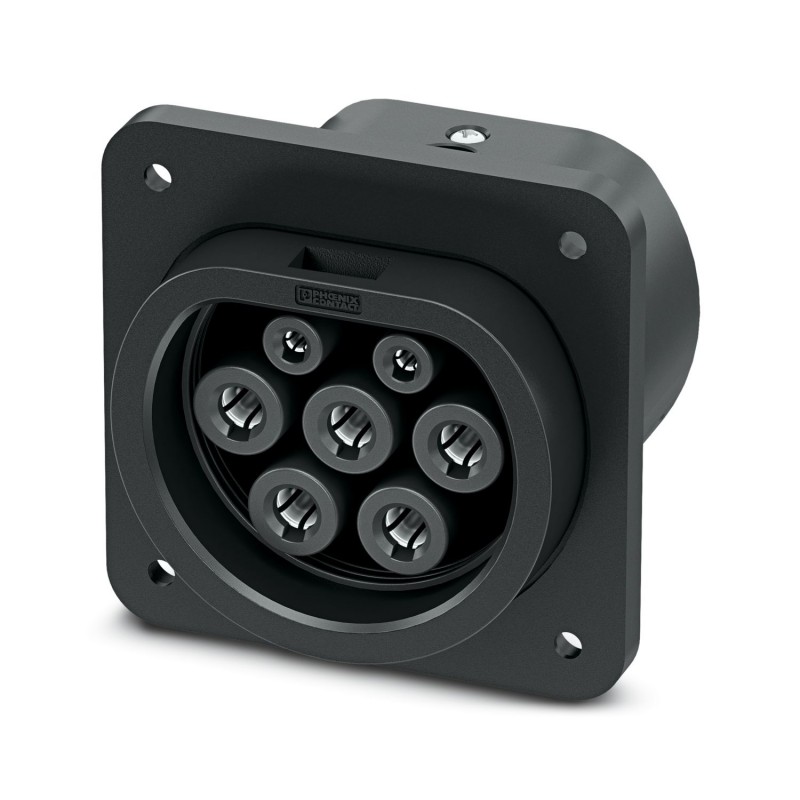

EV-GBM3S-1AC32A-0,7M6,0E00 1408169 PHOENIX CONTACT Presa
EV-GBM3S-1AC32A-0,7M6,0E00
1408169
PHOENIX_CONTACT
Presa
CHARX connect basic, Presa per infrastruttura, Rettangolare, per la ricarica di veicoli elettrici con corrente alternata (AC), GB/T, GB/T20234.2-2015, 32 A / 250 V (AC), Conduttori singoli, lunghezza: 0,7 m, Montaggio a parete anteriore e posteriore, Custodia: nera, IMPORTANTE! Questa variante dell'articolo non contiene attuatori di bloccaggio.
connettori industriali e speciali > connettore per la ricarica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento otto mila cento sessanta nove |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| Pagina del catalogo | Pagina 756 (C-2-2017) |
| GTIN | 4046356856010 |
| Peso per Pezzo (escluso imballaggio) | 400.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | CN (Cina) |
Definizione di prodotto
| Tipo di prodotto | Infrastrutture Presa di corrente per la ricarica di veicoli elettrici in corrente alternata (AC), compatibile con l'Infrastruttura di Spine |
|---|---|
| Tipo | Copertura protettiva posteriore con connessione a vite |
| Norme/regolamenti | GB/T 20234.2-2015 |
| Ricarica standard | GB/T |
| Modalità di carica | Modalità 3, Caso B |
| Nota | NOTA Questa versione del prodotto non include un blocco dell'attuatore. |
| Assicurarsi che l'Infrastruttura di connettore è bloccato nell'Infrastruttura Presa di corrente durante il processo di carica secondo IEC 61851-1. Si consiglia di utilizzare la nostra chiusura attuatori (1624129, 1622317). Se un altro tipo di blocco selezionato, si consiglia di sigillare la superficie di montaggio (1621465), vedi anche accessori. | |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
Dimensioni
| Altezza | 79,5 mm |
|---|---|
| Larghezza | 75 mm |
| Profondità | 70.8 mm |
| Foro dimensioni | 60 mm x 60 mm |
| Il conduttore di lunghezza | 0,7 m (cavi di alimentazione) |
| Cavo di struttura | 3x 6.0 mm2 + 2x 0,5 mm2 |
| Tipo di conduttore | Cavi unipolari |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Max. altitudine | 5000 m sopra il livello del mare |
| Grado di protezione | IP55 (collegato) |
| IP55 (con coperchio di protezione, vedere accessori) |
Proprietà elettriche
| Massima potenza di carica | 7 kW |
|---|---|
| Tipo di carica corrente di carica | AC monofase |
| Numero di fasi | Uno |
| Numero di contatti di potenza | 3 (L1, N, PE) |
| Corrente nominale dei contatti di potenza | 32 A |
| Tensione nominale di alimentazione contatti | 250 V AC |
| Numero di contatti di segnale | 2 (CP, CC) |
| Corrente nominale contatti di segnale | 2 Un |
| Tensione nominale del segnale contatti | 30 V AC |
| Tipo di trasmissione del segnale | Modulazione di larghezza di impulso |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
Proprietà meccaniche
| Inserimento/estrazione cicli | > 10000 |
|---|---|
| Forza di inserimento | < 100 N |
| Recesso forza | < 100 N |
Montaggio
| Possibili posizioni di montaggio | Montaggio anteriore e posteriore |
|---|---|
| Restrizioni alla posizione di montaggio | Solo da 0 a 90 gradi inclinazione frontale possibile, vedere la figura |
| Posizione di montaggio dell'attuatore chiusura | Non pre-assemblato, in alto al centro possibile il montaggio |
| Necessaria profondità di installazione | < 5 mm (Posteriore per montaggio a pannello) |
| < 10 mm (montaggio Frontale) | |
| Max. spessore della parete | < 51,8 mm (montaggio Frontale) |
| > 57 mm (Posteriore per montaggio a pannello) | |
| Diametro del foro di montaggio | 7.00 mm (ø) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 10; |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0272607xxeCl@ss 4.1Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.0Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.1Venti sette millioni cento quaranta tré mila quattro centoeCl@ss 6.0Venti sette millioni cento quaranta tré mila quattro centoeCl@ss 7.0Venti sette millioni quattro cento quaranta nove mila unoeCl@ss 8.0Venti sette millioni quattro cento quaranta nove mila unoeCl@ss 9.0Venti sette millioni cento quaranta quattro mila sette cento sei
UNSPSC 6.01Trenta millioni due cento undici mila nove cento venti tréUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento venti dueUNSPSC 11Trenta nove millioni cento venti un mille cinque cento venti dueUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento venti dueUNSPSC 13.2Trenta nove millioni cento venti un mille cinque cento venti due
| Caratteristica | Valore |
|---|---|
| con attuatore di bloccoaggio (EF009323) | No |
| con blocco d'accesso (EF009324) | No |
| grado di protezione (IP) (EF005474) | altro |
| tensione nominale (EF000002) | 250 V |
| corrente nominale massima (EF009326) | 32 A |
| tipo di corrente (EF000143) | AC 1-fase |
| numero dei contatti di comunicazione (EF009325) | 2 |
| lunghezza del cavo fisso (EF009327) | 1 m |
| LED integrato (EF009328) | No |
| sezione dei contatti di potenza (EF009329) | 6 mm² |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 6 Mbytes |
|
