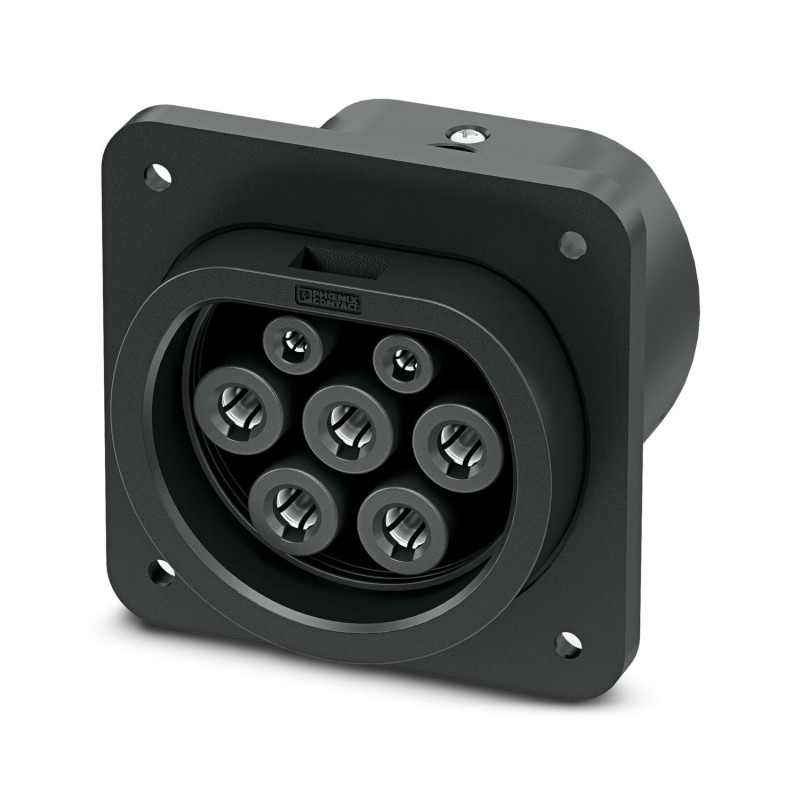

EV-GBM3S-1AC32A-0,7M6,0E00 1408169 PHOENIX CONTACT Розетка
EV-GBM3S-1AC32A-0,7M6,0E00
1408169
PHOENIX_CONTACT
Розетка
CHARX connect basic, Инфраструктурная розетка, Прямоугольная, для зарядки электромобилей переменным током (AC), GB/T, GB/T20234.2-2015, 32 A / 250 В (AC), Индивидуальные проводники, длина: 0,7 м, Крепление на переднюю и заднюю стену, корпус: черный, ВАЖНО! Этот вариант статьи не содержит приводов блокировки.
Разъемы силовые > Коннектор аккамулятроа для электротранспорта
E-Mobility
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста восемь тысяч сто шестьдесят девять |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| Страница каталога | Страница 756 (С-2-2017) |
| ГНТП | 4046356856010 |
| Вес / шт. (без упаковки) | 400.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | СN (Китай) |
Определение продукта
| Тип продукта | Инфраструктура розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными вилки |
|---|---|
| Тип | Задняя защитная крышка с винтовым соединением |
| Стандартов/регламентов | GB/Т 20234.2-2015 |
| Зарядки стандартной | GB/Т |
| Режим зарядки | Режим 3, Корпус Б |
| Примечание | Примечание данная версия продукта не включить блокировку привода. |
| Убедитесь, что вилка инфраструктуры заперта в розетку инфраструктуры розетки во время процесса зарядки согласно МЭК 61851-1. Мы рекомендуем использовать наш замок актуатор (1624129, 1622317). Если другой тип блокировки установлен, рекомендуется герметизировать монтажной поверхности (1621465), см. также аксессуаров. | |
| Обратите внимание на способ подключения | Обжимное соединение, не может быть отключен |
Размеры
| Высота | 79.5 мм |
|---|---|
| Ширина | 75 мм |
| Глубина | 70.8 мм |
| Размеры отверстия | 60 мм x 60 мм |
| Длина проводника | 0,7 м (кабели переменного тока) |
| Структура кабеля | 3х 6.0 мм2 + 2 х 0,5 мм2 |
| Тип проводника | Одиночных проводов |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -30 °С ... 50 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 80 °С |
| Макс. высота | 5000 м (над уровнем моря) |
| Степень защиты | Класс защиты IP55 (подключен к сети) |
| Класс защиты IP55 (с защитной крышкой, см. аксессуары) |
Электрические свойства
| Максимальная мощность зарядки | 7 кВт |
|---|---|
| Тип зарядного тока | Переменного тока однофазный |
| Количество фаз | Один |
| Количество силовых контактов | 3 (П1, Н, ЧП) |
| Номинальный ток силовых контактов | 32 а |
| Номинальное напряжение на силовые контакты | 250 В ПЕРЕМЕННОГО ТОКА |
| Количество сигнальных контактов | 2 (КП, КС) |
| Номинальный ток для сигнала контакты | 2 а |
| Номинальное напряжение на сигнальные контакты | 30 В ПЕРЕМЕННОГО ТОКА |
| Тип передачи сигнала | Широтно-импульсная модуляция |
| Обратите внимание на способ подключения | Обжимное соединение, не может быть отключен |
Монтаж
| Возможные монтажные положения | Передние и задние крепления |
|---|---|
| Ограничений на положение установки | Можно только от 0 до 90 градусов фронтального наклона, см. рис. |
| Установки блокировки привода | Предварительно не собран, сверху по центру возможна установка |
| Необходимая глубина установки | < 5 мм (задняя панель) |
| < 10 мм (переднее крепление) | |
| Макс. толщина стены | < 51.8 мм (переднее крепление) |
| > 57 мм (задняя панель) | |
| Монтажный диаметр отверстия | 7.00 мм (ø) |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 10; |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0272607xxЭСЛ@СС 4.1Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.0Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.1Двадцать семь миллионов сто сорок три тысячи четырестаЭСЛ@СС 6.0Двадцать семь миллионов сто сорок три тысячи четырестаЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок девять тысяч одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок девять тысяч одинЭСЛ@СС 9.0Двадцать семь миллионов сто сорок четыре тысячи семьсот шесть
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч девятьсот двадцать триСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать дваСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать дваСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать дваСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать два
| Характеристика | Значение |
|---|---|
| With interlocking actuator (EF009323) | No |
| With access interlocking (EF009324) | No |
| Degree of protection (IP) (EF005474) | Other |
| Nominal voltage (EF000002) | 250 V |
| Max. nominal current (EF009326) | 32 A |
| Type of current (EF000143) | AC single phase |
| Number of communication contacts (EF009325) | 2 |
| Length of the fixed connection cable (EF009327) | 1 m |
| LED integrated (EF009328) | No |
| Cross section of the power contacts (EF009329) | 6 mm² |
