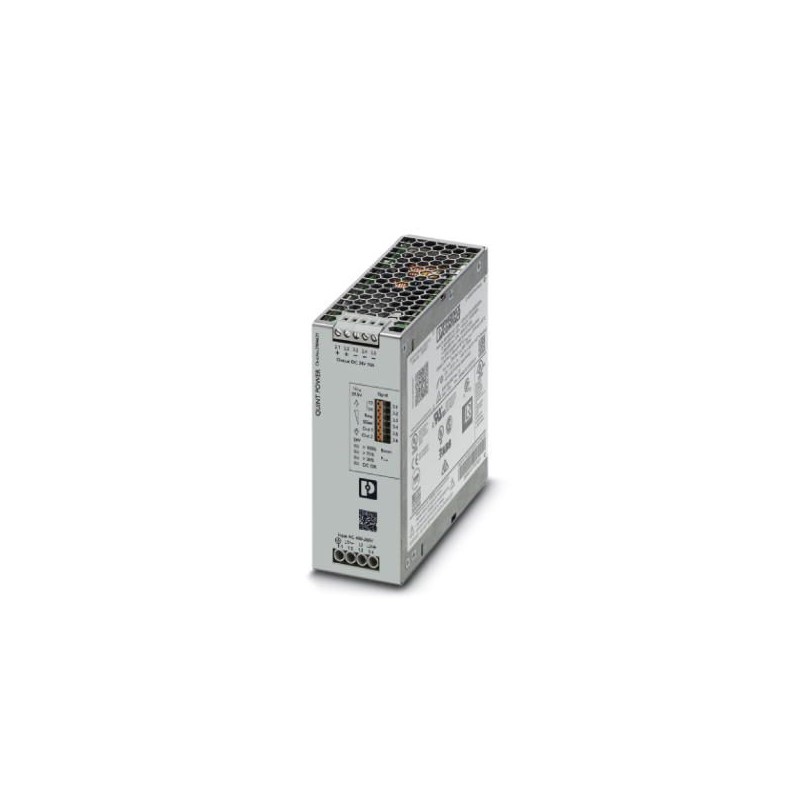

QUINT4-PS/3AC/24DC/10
2904621
PHOENIX_CONTACT
1
Fuente de alimentación QUINT POWER conmutada en primario con curva característica de salida seleccionable, tecnología SFB (Selective Fuse Breaking) e interfaz NFC, entrada: trifásica, salida: 24 V DC / 10 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2904621 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CMPI33 - |
Página del catálogo | Página 208 (C_4_2017) |
EAN | 4046356986878 |
Peso por unidad (sin incluir el embalaje) | 1.000,000 g |
Número de tarifa arancelaria | 85044030 |
País de origen | TH (Tailandia) |
Anchura | 50 mm |
---|---|
Altura | 130 mm |
Profundidad | 125 mm |
Anchura en montaje alternativo | 122 mm |
Altura en montaje alternativo | 130 mm |
Profundidad en montaje alternativo | 53 mm |
Índice de protección | IP20 |
---|---|
Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Temperatura ambiente (modelo testado Start-Up) | -40 °C |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
Clase de clima | 3K3 (según EN 60721) |
Grado de polución | 2 |
Altura de montaje | ≤ 5000 m (> 2000 m, observar derating) |
Margen de tensión nominal de entrada | 3x 400 V AC ... 500 V AC |
---|---|
2x 400 V AC ... 500 V AC | |
± 260 V DC ... 300 V DC | |
Rango de tensión de entrada | 3x 400 V AC ... 500 V AC -20 % ... +10 % |
2x 400 V AC ... 500 V AC -10 % ... +10 % | |
± 260 V DC ... 300 V DC -13 % ... +30 % | |
Gama de frecuencias AC | 50 Hz ... 60 Hz -10 % ... +10 % |
Corriente de derivación a tierra (PE) | < 3,5 mA |
Absorción de corriente | 3x 0,5 A (400 V AC) |
3x 0,41 A (480 V AC) | |
2x 1,1 A (400 V AC) | |
2x 0,91 A (480 V AC) | |
3x 0,4 A (500 V AC) | |
2x 1,1 A (500 V AC) | |
Potencia nominal absorbida | 274 VA |
Extracorriente de cierre | típ. 3 A (a 25 °C) |
Puenteo en fallo de red | típ. 29 ms (3x 400 V AC) |
típ. 26 ms (3x 480 V AC) | |
Selección de fusibles apropiados | 3x 4 A ... 20 A (Característica B, C o comparable) |
Denominación de la protección | Protección contra sobretensiones transitorias |
Circuito de protección/componente de protección | Varistor, descargador de gas |
Tensión nominal de salida | 24 V DC |
---|---|
Rango de ajuste de la tensión de salida (Uset) | 24 V DC ... 29,5 V DC (con potencia constante) |
Corriente nominal de salida (IN) | 10 A |
Boost estático (IBoost est.) | 12,5 A |
Boost dinámico (IDyn.Boost) | 20 A (5 s) |
Selective Fuse Breaking (ISFB) | 60 A (15 ms) |
Derating | > 60 °C (2,5 % / K) |
Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
Posibilidad de conexión en serie | Sí |
Resistencia de recirculación | ≤ 35 V DC |
Protección contra sobretensión a la salida | ≤ 32 V DC |
Desviación de regulación | < 0,5 % (Modificación de la carga estática 10 % ... 90 %) |
< 2 % (Modificación de la carga dinámica 10 % ... 90 %, (10 Hz)) | |
< 0,25 % (cambio de tensión de entrada ±10 %) | |
Ondulación residual | < 75 mVPP(con valores nominales) |
Potencia de salida | 240 W |
Tiempo de conexión típico | 300 ms (del MODO SUSPENSIÓN) |
Disipación máxima de circuito abierto | < 5 W (400 V AC) |
< 5 W (480 V AC) | |
Disipación de carga nominal máxima | < 19 W (400 V AC) |
< 20 W (480 V AC) |
Peso neto | 0,9 kg |
---|---|
Rendimiento | típ. 93 % (400 V AC) |
típ. 92,6 % (480 V AC) | |
Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
2,4 kV AC (Ensayo individual) | |
Tensión de aislamiento entrada/PE | 3,5 kV AC (ensayo de tipo) |
2,4 kV AC (Ensayo individual) | |
Tensión de aislamiento salida/PE | 0,5 kV DC (ensayo de tipo) |
0,5 kV DC (Ensayo individual) | |
Clase de protección | I |
Índice de protección | IP20 |
MTBF (IEC 61709, SN 29500) | > 1034000 h (25 °C) |
> 654000 h (40 °C) | |
> 320000 h (60 °C) | |
Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Indicaciones de montaje | alineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
Tipo de conexión | Conexión por tornillo |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 6 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 4 mm² |
Sección de cable AWG mín. | 30 |
Sección de cable AWG máx. | 10 |
Longitud a desaislar | 8 mm |
Tipo de conexión | Conexión por tornillo |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 30 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 6,5 mm |
Tipo de conexión | Conexión push-in |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 1,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 1,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 16 |
Longitud a desaislar | 8 mm |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Emisión de interferencias | Norma básica adicional EN 61000-6-5 (inmunidad a interferencias en centrales eléctricas), IEC/EN 61850-3 (alimentación de energía) |
Resistencia a interferencias | Inmunidad a interferencias según EN 61000-6-1 (uso doméstico), EN 61000-6-2 (uso industrial) y EN 61000-6-5 (equipos en centrales eléctricas zona), IEC/EN 61850-3 (alimentación de energía) |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | 4 kV (Severidad del ensayo 2) |
Normas/especificaciones | EN 61000-4-3 |
Gama de frecuencias | 80 MHz ... 1 GHz |
Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
Gama de frecuencias | 1,4 GHz ... 2 GHz |
Intensidad del campo de prueba | 3 V/m (Severidad del ensayo 2) |
Normas/especificaciones | EN 61000-4-4 |
Observación | Criterio B |
Normas/especificaciones | EN 61000-4-6 |
Gama de frecuencias | 0,15 MHz ... 80 MHz |
Tensión | 10 V (Severidad del ensayo 3) |
Emisión de perturbaciones conducidas | EN 55016 EN 61000-6-4 (clase A) |
Normas/especificaciones | EN 61000-4-8 |
EN 61000-4-11 | |
EN 61000-4-9 | |
EN 61000-4-12 | |
EN 61000-4-16 | |
EN 61000-4-18 | |
Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
Norma de seguridad de transformadores | EN 61558-2-16 (solo líneas de fuga y distancias de aislamiento en aire) |
Norma - Seguridad eléctrica | IEC 60950-1/VDE 0805 (SELV) |
Norma - Fuentes de alimentación de baja tensión con salida en corriente continua | EN 61204-3 |
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
Norma - Tensión baja de protección | IEC 60950-1 (SELV) y EN 60204-1 (PELV) |
Norma - Separación segura | DIN VDE 0100-410 |
Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
Requisitos CEM de la central eléctrica | IEC 61850-3 |
EN 61000-6-5 | |
Homologación para la construcción naval | DNV GL, PRS, BV, LR, ABS |
Homologaciones UL | UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
Vibración (servicio) | 5 Hz ... 100 Hz búsqueda de resonancia 2,3g, 90 min., frecuencia de resonancia 2,3g, 90 min. (según DNV GL clase C) |
Homologación: requisito de la industria de semiconductores con respecto a interrupciones de tensión de red. | SEMI F47-0706; EN 61000-4-11 |
Aplicaciones para trenes | EN 50121-3-2 |
Categoría de polución (EN 60950-1) | II (≤ 5000 m) |
Categoría de polución (EN 61010-1) | II (≤ 5000 m) |
Categoría de polución (EN 62477-1) | III (≤ 2000 m) |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
