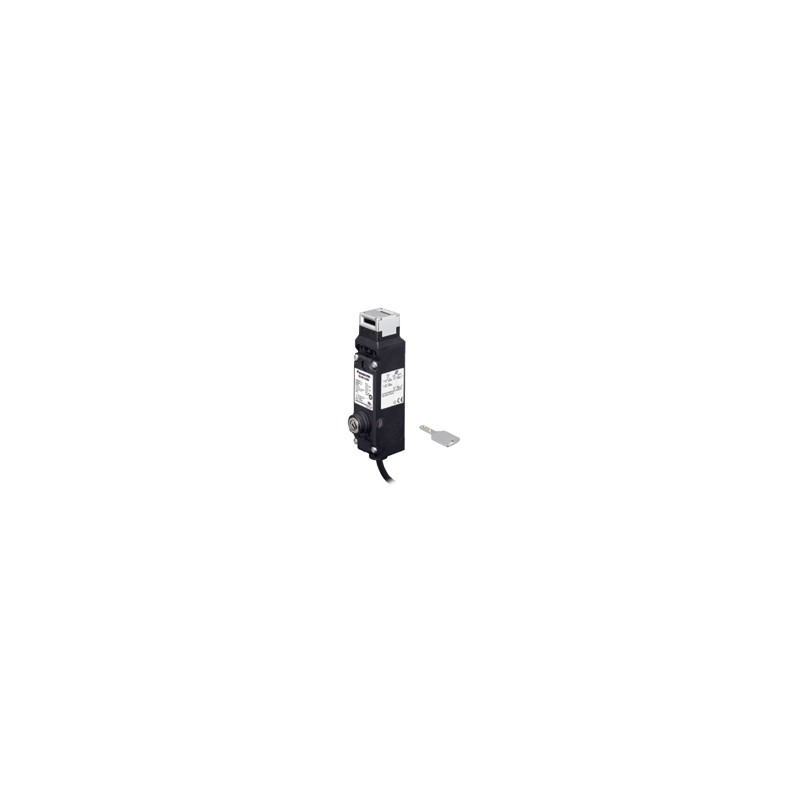

SG-B2-K2AD-5 PANASONIC Puerta de seguridad con interruptor de llave (2 posiciones), extraíble en todas las p.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SG-B2-K2AD-5 PANASONIC Puerta de seguridad con interruptor de llave (2 posiciones), extraíble en todas las p..

SG-B2-K2AD-5

PANASONIC

Final de carrera de seguridad para puerta con llave (2 posiciones), extraíble en todas las posiciones, cable 5m., 2NCx2

Más detalles


Finales de Carrera de Seguridad - PANASONIC

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Número De Producto SG-B2-K2AD-5
Número De Parte SG-B2-K2AD-5
Producto De seguridad el interruptor de la puerta con la llave
Nombre del producto De seguridad el interruptor de la puerta con la clave SG-B2

Elemento Especificaciones
Número De Producto SG-B2-K2AD-5
Número De Parte SG-B2-K2AD-5
Disposición de contacto pic02.jpg
La longitud del Cable 5m
16.404 ft
Eliminación de la llave de la posición Un
(extraíble en todas las posiciones)
Las normas aplicables EN 1088, IEC 60947-5-1, EN 60947-5-1,
GS-ET-19, UL 508, CSA C22.2 Nº 14
Normas aplicables : Normas para el uso IEC 60204-1, EN 60204-1
Las directivas aplicables La directiva de máquinas (2006/42/CE)
Directiva de baja tensión (2006/95/CE)
Condiciones de funcionamiento : temperatura Ambiente -25 a +70 ℃-13 a +158 ℉(Sin condensación o a formación de hielo permitido)
De almacenamiento : de -40 a +80 ℃-40 a +176 ° f
Condiciones de funcionamiento : humedad Ambiental de De 45 a 85 % RH
Condiciones de operación : grado de Contaminación 3 (Dentro de 2)
Condiciones de funcionamiento : Altitud De los 2.000 m6,561.68 ftmax.
Tensión soportada de impulso (Uimp) 2,5 kV
Tensión nominal de aislamiento (Ui) 250 V
(Nota): las Calificaciones de aprobado por UL, c-UL : 125 V
Corriente térmica (Ith) -2.5 Un
・Temperatura ambiente :
-25 a +60 ℃-13 a +140 ° f: De 2,5 a máx.
+60 +65 ℃+140 +149 ° f: 1,5 a máx.
+65 +70 ℃+149 +158 ℉: 1,0 a máx.
Voltaje de operación nominal (Ue) / corriente de operación Nominal (Ie)
Ue
30V Cien VEINTICINCO 250V
Ie CA Carga resistiva (AC-12) - 2.5 a 1.5 Una
Carga inductiva (AC-15) - 1.5 Una 0.75 Una
DC Carga resistiva (DC-12) 2.5 a 1.1 0.55 Un
Carga inductiva (DC-13) 2.3 Un 0.55 Un 0.27 Un
Frecuencia de operación 900 operaciones/hora
Actuador de velocidad de operación 0.05 a 1.0 m/seg.
B10D 2,000,000
(ISO 13849-1 el Anexo C, Tabla C. 1)
La durabilidad mecánica 1.000.000 de operaciones mín. (GS-ET-19)
Trasera botón de desbloqueo : de 3.000 operaciones min. (Tipo SG-B2-□-L5)
Eléctrica durabilidad 100.000 operaciones mín. (AC-12, 250 V, 1 A)
1.000.000 de operaciones mín. (AC/DC 24 V 100 mA)
(900 operaciones/hora)
Descarga eléctrica clase de protección Clase II (IEC 61140)(Nota), 回(doble aislamiento)
(Nota): aislamiento Básico de 2.5 kV tensión soportada de impulso se asegura de contacto entre los diferentes circuitos.
Cuando ambos SELV (safety extra low voltage) o PELV (protective extra low voltage) circuitos y otros circuitos (como 230 V circuitos de CA) se utiliza para el solenoide de alimentación y póngase en contacto circuitos al mismo tiempo, la SELV o PELV no se cumplen los requisitos más.
Enclavamiento de la fuerza 1,400 N min. (GS-ET-19)(Nota)
(500 N min. : SG-K24 actuador)
(Nota): El actuador de bloqueo de la fuerza se considera a 1.400 N de la carga estática. No aplique una carga mayor que el valor nominal. Cuando una carga mayor se espera que el trabajo en el actuador, un sistema que consta de otro interruptor de seguridad sin cierre (tal como el SG-A1 interruptor de seguridad) o un sensor para detectar la apertura de la puerta y parada de la máquina.
Apertura directa de viaje 11 mm0.433 enmin. (actuador : SG-K21)
12 mm0.472 enmin. (para otros actuadores)
Apertura directa de la fuerza 80 N min.
La resistencia de contacto 700 mΩ máx. (valor inicial, 5 m16.404 ftcable)
Protección IP 65 (IEC 60529)
Resistencia a los golpes Mal funcionamiento : 100 m/sDosDestrucción : 1.000 m/sDos
Resistencia a la vibración Mal funcionamiento : de 10 a 55 Hz, la mitad de la amplitud 0,35 mm0.014 en
Destrucción : 30 Hz, la mitad de la amplitud de 1.5 mm0.059 en
Condicional de la corriente de cortocircuito 50 A (250 V)
Corto-circuito del dispositivo de protección Utilizar 250 V / 10 a Un tipo de fusible de acción rápida
Material Cubierta : PA66
Cable UL style 2464, Nº 22 AWG 12-core
Clave : especificaciones de Funcionamiento 2 posiciones
Clave : durabilidad Mecánica 100.000 operaciones mín.
Clave : Clave de operación durabilidad De 10.000 operaciones min.
Clave : clave de resistencia a la tracción 1.0 N・m min.
Clave : apertura Directa de la fuerza 0.6 N・m min.
Clave : grado de apertura Directa 60°min.
Peso Aprox. 680 g

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG PANASONIC LIMIT SWITCHES EN.pdf 4 Mbytes
PDF CATÁLOGO GENERAL PANASONIC ES.pdf 6 Mbytes
