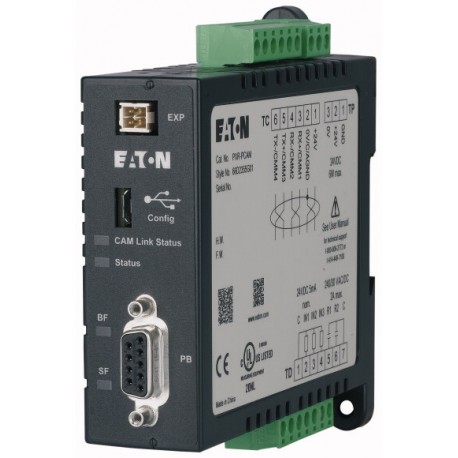

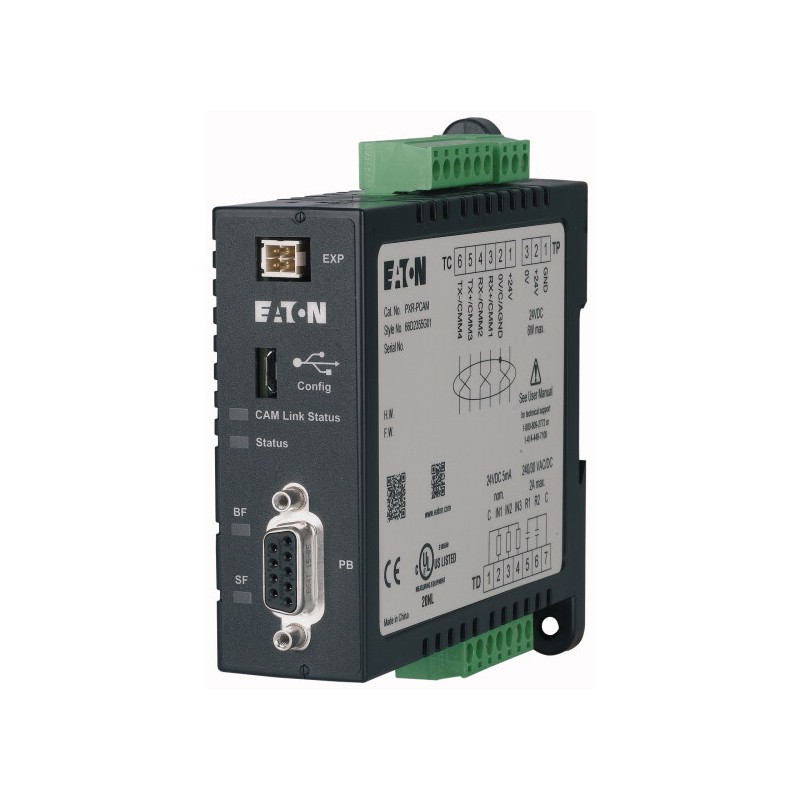

PXR-PCAM 195565 EATON ELECTRIC Módulo de comunicación para IZM y NZM-VX(MX)(PX)(PMX). Profibus DP Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PXR-PCAM 195565 EATON ELECTRIC Módulo de comunicación para IZM y NZM-VX(MX)(PX)(PMX). Profibus DP

PXR-PCAM

195565

EATON-MOELLER

Módulo de comunicación para IZM y NZM-VX(MX)(PX)(PMX). Profibus DP

Módulo de comunicación, Profibus DP

Accesorios opcionales para interruptores automáticos de las series NZM e IZMX. Ofrece una amplia gama de aplicaciones para su uso en todo el mundo. Gracias a los grupos funcionales modulares, la instalación es siempre flexible y sencilla. Notas: Módulos adaptadores de comunicación - Para la conexión de bus de campo. Módulo para NZM e IZMX. Para la conexión a Profibus DP. No se puede utilizar con el disparador electrónico PXR10 NZM-AX.

Más detalles


Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Módulo de comunicación, Profibus DP
Accesorios opcionales para interruptores automáticos de las series NZM e IZMX. Ofrece una amplia gama de aplicaciones para su uso en todo el mundo. Gracias a los grupos funcionales modulares, la instalación es siempre flexible y sencilla. Notas: Módulos adaptadores de comunicación - Para la conexión de bus de campo. Módulo para NZM e IZMX. Para la conexión a Profibus DP. No se puede utilizar con el disparador electrónico PXR10 NZM-AX.

Programa de entrega

Gama de productos
accesorios
accesorios
Módulo de comunicaciones
Estándar/Aprobación
UL/CSA, IEC
Tamaño de la construcción
NZM... 2(3)(4)-MX(VX)(PX)(PMX)... ; IZMX...
descripción
Para la conexión de bus de campo a los disyuntores IZMX y NZM.
El módulo se monta externamente cerca del disyuntor.
Conexión a PROFIBUS-DP
No se puede utilizar con el viaje electrónico PXR10 NZM-AX.
Para su uso con
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Datos técnicos

Kommunikation
Tipo de interfaz de bus de campo
Profibus DP
Tipo de participante
esclavo
KommunikatonsparámetroConexión NZM
Conexión pre-cableada
KommunikatonsparámetroConexión de bus de campo
Conexión Profibus estándar cableada por el cliente
Conexión de suministro
Voltaje de control nominal [US]DC [US]
24-24 V CC
Voltaje de control nominal [US]tolerancia
+/- 20%
Voltaje de control nominal [US]Consumo de energía [Pmáximo.]
6 W
Voltaje de control nominal [US]conexiónTipo de conexión
Con conexión de perno
Voltaje de control nominal [US]conexiónLongitud de extracción
7 milímetros
Voltaje de control nominal [US]conexiónCapacidad de la terminalsólido
1 x (0,2 - 2,0) mm2
Voltaje de control nominal [US]conexiónCapacidad de la terminalvarado
1 x (0,2 - 2,0) mm2
Voltaje de control nominal [US]conexiónCapacidad de la terminal
1 x (24 - 14) AWG
Voltaje de control nominal [US]conexiónCapacidad de la terminalcon virola según DIN46224 / 1
1 x (0,2 - 2,0) mm2
Voltaje de control nominal [US]conexiónCapacidad de la terminalcon virola con collar de plástico según DIN46228 / 4
1 x (0,2 - 2,0) mm2
Digital-Eingängecantidad
3
Digital-EingängeCorriente de entrada
5 mA
Digital-Eingängefuente de alimentación
24 V CC
Digital-EingängeImpedancia de entrada
5 kΩ
Digital-EingängeconexiónTipo de conexión
Con conexión de perno
Digital-EingängeconexiónLongitud de extracción
7 milímetros
Digital-EingängeconexiónCapacidad de la terminalsólido
1 x (0,2 - 2,0) mm2
Digital-EingängeconexiónCapacidad de la terminalvarado
1 x (0,2 - 2,0) mm2
Digital-EingängeconexiónCapacidad de la terminal
1 x (24 - 14) AWG
Digital-EingängeconexiónCapacidad de la terminalcon virola según DIN46224 / 1
1 x (0,2 - 2,0) mm2
Digital-EingängeconexiónCapacidad de la terminalcon virola con collar de plástico según DIN46228 / 4
1 x (0,2 - 2,0) mm2
Salidas de relénúmero
2
Salidas de reléSecuencia de contactos
123S104
Salidas de reléVoltaje de control nominal [US]CA [US]
24-30 V CA
Salidas de reléContactosCategoría de sobretensión/grado de contaminación
II/2
Salidas de reléCapacidad de conmutaciónCorriente operacional clasificadaAC–1220V230V240V [IE]
2 A
Salidas de reléCapacidad de conmutaciónCorriente operacional clasificadaDC-124 V [IE]
2 A
Salidas de reléconexiónTipo de conexión
Con conexión de perno
Salidas de reléconexiónLongitud de extracción
7 milímetros
Salidas de reléconexiónCapacidad de la terminalsólido
1 x (0,2 - 2,0) mm2
Salidas de reléconexiónCapacidad de la terminalvarado
1 x (0,2 - 2,0) mm2
Salidas de reléconexiónCapacidad de la terminal
1 x (24 - 14) AWG
Salidas de reléconexiónCapacidad de la terminalcon virola según DIN46224 / 1
1 x (0,2 - 2,0) mm2
Salidas de reléconexiónCapacidad de la terminalcon virola con collar de plástico según DIN46228 / 4
1 x (0,2 - 2,0) mm2
Salidas de reléTemperatura ambiente mínima de funcionamiento.
-20 °C
Salidas de reléTemperatura ambiente de funcionamiento máx.
+70 °C
Salidas de reléTemperatura ambiente mínima, almacenamiento
- 45 °C
Salidas de reléTemperatura ambiente, almacenamiento máx.
+ 85 °C

Verificación de diseño según IEC/EN 61439

Datos técnicos para la verificación de diseño
Temperatura ambiente mínima de funcionamiento.
-20 °C
Temperatura ambiente de funcionamiento máx.
+70 °C
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

Datos técnicos ETIM 7.0

Componentes industriales de baja tensión (EG000017) / Accesorios para tecnología de conmutación de baja tensión (EC002498)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptores de baja tensión / Componente para tecnología de conmutación de baja tensión / Componente para tecnología de interruptores de baja tensión (accesorios) ([email protected] [AKN570013])
Tipo de accesorio
Función de comunicación y medición

ETIM for 195565 Interruptores de baja tensión (EC002498)
Característica Valor
Tipo de accesorio/repuesto (EF000215) Función de medida y comunicación
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
