> EATON - MOELLER>Автоматические выключатели в литом корпусе NZM >PXR-PCAM 195565 ELECTRIC Модуль связи для IZM и NZM-VX(MX)(PX)(PMX). Профибус DP
Предыдущий товар Следующий продукт

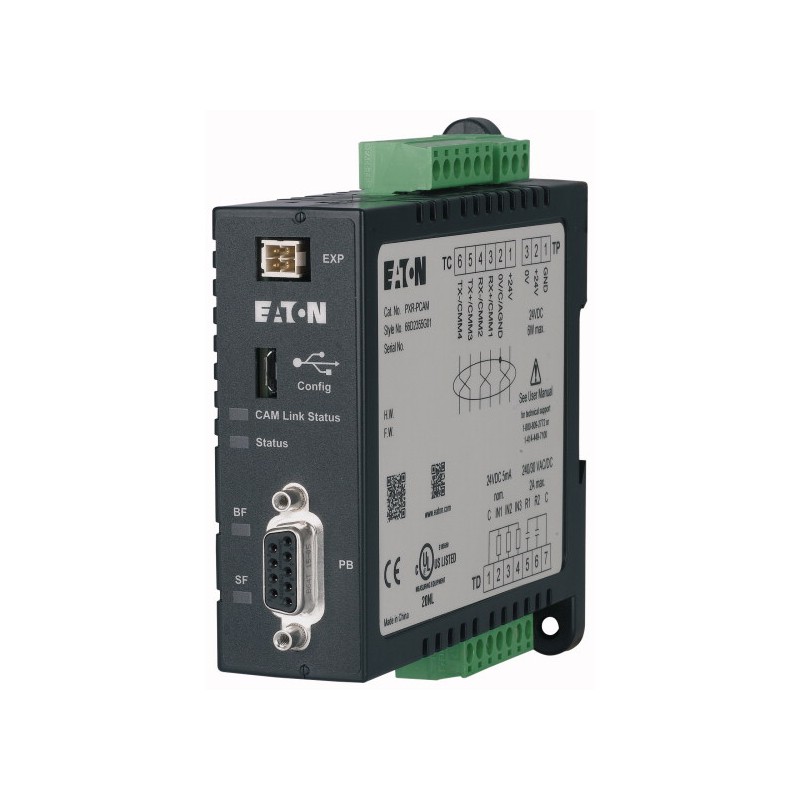

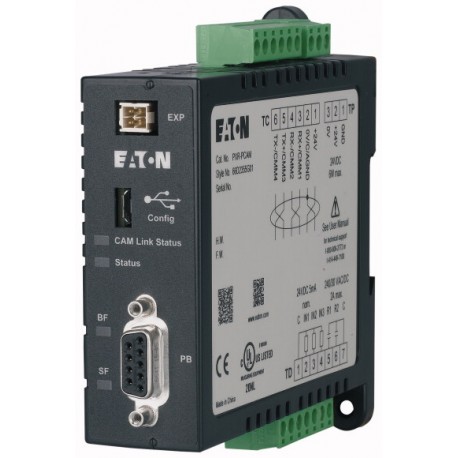

PXR-PCAM 195565 EATON ELECTRIC Модуль связи для IZM и NZM-VX(MX)(PX)(PMX). Профибус DP Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PXR-PCAM 195565 EATON ELECTRIC Модуль связи для IZM и NZM-VX(MX)(PX)(PMX). Профибус DP

PXR-PCAM

195565

EATON-MOELLER

Модуль связи для IZM и NZM-VX(MX)(PX)(PMX). Профибус DP

Модуль связи

Дополнительные аксессуары для автоматических выключателей серий NZM и IZMX. Предлагает полный портфель приложений для использования по всему миру. Благодаря модульным функциональным группам монтаж всегда гибкий и простой. Примечания: Модули коммуникационных адаптеров - для подключения к полевой шине. Модуль для NZM и IZMX. Для подключения к Profibus DP. Не может использоваться с электронным разблокировкой PXR10 NZM-AX.

Подробнее


Низковольтное оборудование > Аксессуары для низковольтного оборудования

Автоматические выключатели в литом корпусе NZM

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Модуль связи

Программа поставок

Ассортимент
Дополнительное оснащение
Принадлежности
Модуль связи
Принадлежности
Модуль связи
Стандарт/сертификат
UL/CSA, IEC
Типоразмер
NZM…2(3)(4)-MX(VX)(PX)(PMX)… ; IZMX…
Описание
Для подключения к автоматическим выключателям IZMX и NZM по Fieldbus.
Модуль монтируется снаружи рядом с автоматическим выключателем.
Подключение к PROFIBUS-DP
Не может использоваться с электронным защитным выключателем PXR10 NZM-AX.
Применяемое для
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Технические характеристики

Kommunikation
Тип интерфейса полевой шины
Profibus DP
Тип элемента
Подчиненный
KommunikatonsparameterПодключение NZM
Проводное подключение
KommunikatonsparameterПодключение полевой шины
Стандартное соединение Profibus с подключением пользователем
Подключение электропитания
Номинальное управляющее напряжение источника питания [Us]постоянное напряжение [Us]
24-24 В пост. тока
Номинальное управляющее напряжение источника питания [Us]Допуск
+/- 20%
Номинальное управляющее напряжение источника питания [Us]потребляемая мощность [Pmax.]
макс. 6 W
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияСпособ подключения
с винтовым соединением
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияДлина зачистки
7 мм
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияПоперечные сечения соединенияодножильный
1 x (0,2 - 2,0) мм2
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияПоперечные сечения соединениямногожильный
1 x (0,2 - 2,0) мм2
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияПоперечные сечения соединения
1 x (24 - 14) AWG
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияПоперечные сечения соединенияс оконечной муфтой согласно DIN46224 / 1
1 x (0,2 - 2,0) мм2
Номинальное управляющее напряжение источника питания [Us]Техника присоединенияПоперечные сечения соединенияс оконечной муфтой с пластиковой изоляцией согласно DIN46228 / 4
1 x (0,2 - 2,0) мм2
Digital-EingängeКоличество
3
Digital-Eingängeвходной ток
5 мА
Digital-EingängeЭлектропитание
24 В пост. тока
Digital-EingängeСопротивление на входе
5 kΩ
Digital-EingängeТехника присоединенияСпособ подключения
с винтовым соединением
Digital-EingängeТехника присоединенияДлина зачистки
7 мм
Digital-EingängeТехника присоединенияПоперечные сечения соединенияодножильный
1 x (0,2 - 2,0) мм2
Digital-EingängeТехника присоединенияПоперечные сечения соединениямногожильный
1 x (0,2 - 2,0) мм2
Digital-EingängeТехника присоединенияПоперечные сечения соединения
1 x (24 - 14) AWG
Digital-EingängeТехника присоединенияПоперечные сечения соединенияс оконечной муфтой согласно DIN46224 / 1
1 x (0,2 - 2,0) мм2
Digital-EingängeТехника присоединенияПоперечные сечения соединенияс оконечной муфтой с пластиковой изоляцией согласно DIN46228 / 4
1 x (0,2 - 2,0) мм2
Релейные выходыКоличество
2
Релейные выходыграфические условные обозначения
123S104
Релейные выходыНоминальное управляющее напряжение источника питания [Us]Переменное напряжение [Us]
24-30 В перем. тока
Релейные выходыКонтактыКатегория перенапряжения / степень загрязнения
II/2
Релейные выходыКоммутационная способностьРасчетный рабочий токAC–1220V230V240V [Ie]
2 A
Релейные выходыКоммутационная способностьРасчетный рабочий токDC-124 В [Ie]
2 A
Релейные выходыТехника присоединенияСпособ подключения
с винтовым соединением
Релейные выходыТехника присоединенияДлина зачистки
7 мм
Релейные выходыТехника присоединенияПоперечные сечения соединенияодножильный
1 x (0,2 - 2,0) мм2
Релейные выходыТехника присоединенияПоперечные сечения соединениямногожильный
1 x (0,2 - 2,0) мм2
Релейные выходыТехника присоединенияПоперечные сечения соединения
1 x (24 - 14) AWG
Релейные выходыТехника присоединенияПоперечные сечения соединенияс оконечной муфтой согласно DIN46224 / 1
1 x (0,2 - 2,0) мм2
Релейные выходыТехника присоединенияПоперечные сечения соединенияс оконечной муфтой с пластиковой изоляцией согласно DIN46228 / 4
1 x (0,2 - 2,0) мм2
Релейные выходыМин. рабочая температура
-20 °C
Релейные выходыМакс. рабочая температура
+70 °C
Релейные выходыТемпература окружающей среды, хранение, мин.
- 45 °C
Релейные выходыТемпература окружающей среды, хранение, макс.
+ 85 °C

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура
-20 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Accessories for low-voltage switch technology (EC002498)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Component for low-voltage switch technology (accessories) ([email protected] [AKN570013])
Type of accessory
Communication and measuring function

ETIM for 195565 Low-voltage industrial controls and switchgear (EC002498)
Характеристика Значение
Type of accessory/spare part (EF000215) Communication and measuring function
Accessory (EF013236) Yes
Spare part (EF013237) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PXR-PCAM 195565 RU_195565.pdf 198 Kbytes PXR-PCAM 195565 RU_195565.pdf
