EATON - MOELLERCommutateurs automatiques à boîtier moulé NZM PXR-PCAM 195565 EATON ELECTRIC Module de communication pour IZM et NZM-VX(MX)(PX)(PMX). Profibus DP

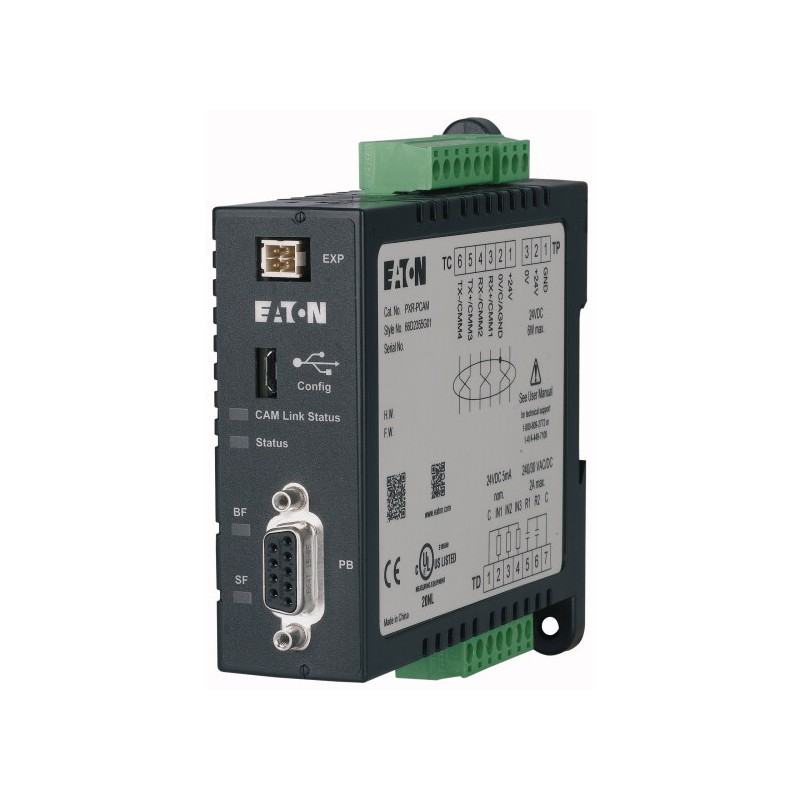

EATON - MOELLER PXR-PCAM 195565 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

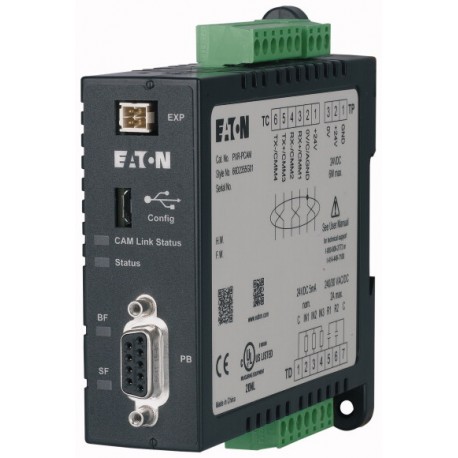

PXR-PCAM 195565 EATON ELECTRIC Module de communication pour IZM et NZM-VX(MX)(PX)(PMX). Profibus DP

Référence: PXR-PCAM

Code: 195565

Fabricant: EATON - MOELLER

Description:

Module de communication pour IZM et NZM-VX(MX)(PX)(PMX). Profibus DP
Module de communication
Accessoires en option pour les disjoncteurs des séries NZM et IZMX. Offre une gamme complète d’applications pour une utilisation dans le monde entier. Grâce aux groupes fonctionnels modulaires, l’installation est toujours flexible et simple. Remarques : Modules d’adaptation de communication - Pour la connexion par bus de terrain. Module pour NZM et IZMX. Pour la connexion à Profibus DP. Ne peut pas être utilisé avec le déclencheur électronique PXR10 NZM-AX.

Catégories:

  • Appareillage industriel basse tension > Accessoires pour connectique basse tension
  • EATON - MOELLER > Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Module de communication

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Module de communications
Equipements complémentaires
Module de communications
norme / homologation
UL/CSA, IEC
Taille
NZM…2(3)(4)-MX(VX)(PX)(PMX)… ; IZMX…
Description
Réservé pour le raccordement du bus de terrain aux disjoncteurs IZMX et NZM.
Le module est monté en externe à côté du disjoncteur.
Raccordement au PROFIBUS-DP
Ne doit pas être utilisé avec le déclencheur électronique PXR10 NZM-AX.
Utilisation avec
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Caractéristiques techniques

Kommunikation
Type d'interface pour bus de terrain
Profibus DP
Type de participant
Esclave
KommunikatonsparameterRaccordement NZM
Raccordement précâblé
KommunikatonsparameterModule de couplage pour bus de terrain
Raccordement Profibus standard au réseau câblé du client
Alimentation
Tension assignée de commande [Us]Tension continue [Us]
24–24 V DC
Tension assignée de commande [Us]Tolérance
+/- 20 %
Tension assignée de commande [Us]Consommation [Pmax.]
maxi 6 W
Tension assignée de commande [Us]Technique de raccordementMode de raccordement
Avec borne à boulon
Tension assignée de commande [Us]Technique de raccordementLongueur à dénuder
7 mm
Tension assignée de commande [Us]Technique de raccordementSections raccordablesConducteur à âme massive
1 x (0,2 - 2,0) mm2
Tension assignée de commande [Us]Technique de raccordementSections raccordablesmultibrins
1 x (0,2 - 2,0) mm2
Tension assignée de commande [Us]Technique de raccordementSections raccordables
1 x (24 - 14) AWG
Tension assignée de commande [Us]Technique de raccordementSections raccordablesavec embout, conforme à la norme DIN46224/1
1 x (0,2 - 2,0) mm2
Tension assignée de commande [Us]Technique de raccordementSections raccordablesavec embout équipé d'un collier plastique conforme à la norme DIN46228/4
1 x (0,2 - 2,0) mm2
Digital-EingängeNombre
3
Digital-EingängeCourant d'entrée
5 mA
Digital-EingängeAlimentation
24
Digital-EingängeImpédance d’entrée
5 kΩ
Digital-EingängeTechnique de raccordementMode de raccordement
Avec borne à boulon
Digital-EingängeTechnique de raccordementLongueur à dénuder
7 mm
Digital-EingängeTechnique de raccordementSections raccordablesConducteurs à âme massive
1 x (0,2 - 2,0) mm2
Digital-EingängeTechnique de raccordementSections raccordablesConducteurs multibrin
1 x (0,2 - 2,0) mm2
Digital-EingängeTechnique de raccordementSections raccordables
1 x (24 - 14) AWG
Digital-EingängeTechnique de raccordementSections raccordablesavec embout, conforme à la norme DIN46224/1
1 x (0,2 - 2,0) mm2
Digital-EingängeTechnique de raccordementSections raccordablesavec embout équipé d'un collier plastique conforme à la norme DIN46228/4
1 x (0,2 - 2,0) mm2
Sorties à relaisNombre
2
Sorties à relaisSchéma
123S104
Sorties à relaisTension assignée de commande [Us]Tension alternative [Us]
24–30 V AC
Sorties à relaisCircuits électriquesCatégorie de surtension/Degré de pollution
II/2
Sorties à relaisPouvoir de coupureCourant assigné d'emploiAC–1220V230V240V [Ie]
2 A
Sorties à relaisPouvoir de coupureCourant assigné d'emploiDC-124 V [Ie]
2 A
Sorties à relaisTechnique de raccordementMode de raccordement
Avec borne à boulon
Sorties à relaisTechnique de raccordementLongueur à dénuder
7 mm
Sorties à relaisTechnique de raccordementSections raccordablesConducteurs à âme massive
1 x (0,2 - 2,0) mm2
Sorties à relaisTechnique de raccordementSections raccordablesmultibrin
1 x (0,2 - 2,0) mm2
Sorties à relaisTechnique de raccordementSections raccordables
1 x (24 - 14) AWG
Sorties à relaisTechnique de raccordementSections raccordablesavec embout, conforme à la norme DIN46224/1
1 x (0,2 - 2,0) mm2
Sorties à relaisTechnique de raccordementSections raccordablesavec embout équipé d'un collier plastique conforme à la norme DIN46228/4
1 x (0,2 - 2,0) mm2
Sorties à relaisTempérature d’emploi min.
-20 °C
Sorties à relaisTempérature d’emploi max.
+70 °C
Sorties à relaisTempérature ambiante Stockage min.
- 45 °C
Sorties à relaisTempérature ambiante Stockage max.
+ 85 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-20 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Accessoires pour connectique basse tension (EC002498)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Composant pour technique de commutation basse tension (accessoires) (ecl@ss10.0.1-27-37-13-92 [AKN570013])
type d'accessoire
fonction de communication et de mesure

ETIM for 195565 Appareillage industriel basse tension (EC002498)

Nom de la caractéristiqueType d'accessoire (EF000215)
Valeur de la caractéristiqueFonction de communication et de mesure
Nom de la caractéristiqueAccessoire (EF013236)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePièce détachée (EF013237)
Valeur de la caractéristiqueNon
