> EATON - MOELLER>Leistungsschalter NZM >PXR-PCAM 195565 ELECTRIC Kommunikationsmodul für IZM und NZM-VX(MX)(PX)(PMX). Profibus DP
Vorheriges Produkt Nächstes Produkt

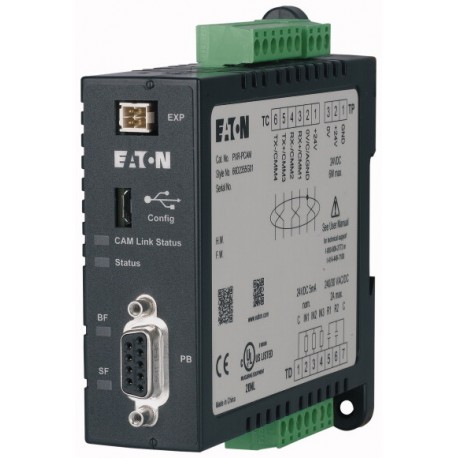

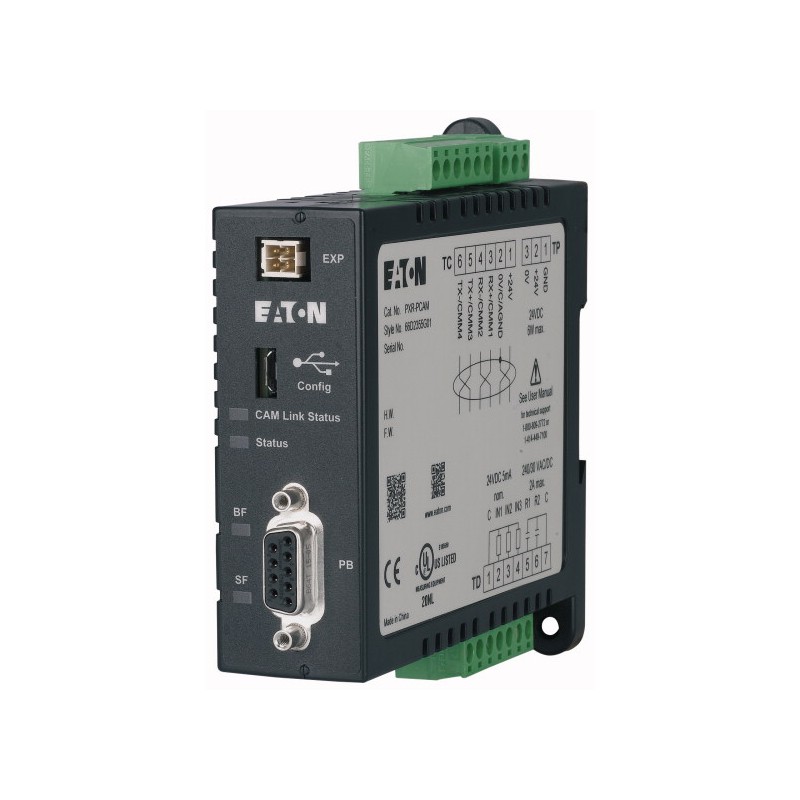

PXR-PCAM 195565 EATON ELECTRIC Kommunikationsmodul für IZM und NZM-VX(MX)(PX)(PMX). Profibus DP Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PXR-PCAM 195565 EATON ELECTRIC Kommunikationsmodul für IZM und NZM-VX(MX)(PX)(PMX). Profibus DP

PXR-PCAM

195565

EATON-MOELLER

Kommunikationsmodul für IZM und NZM-VX(MX)(PX)(PMX). Profibus DP

Kommunikationsmodul, Profibus DP

Optionales Zubehör für Leistungsschalter der Serien NZM und IZMX. Bietet ein umfassendes Portfolio an Anwendungen für den weltweiten Einsatz. Dank der modularen Funktionsgruppen ist die Installation immer flexibel und einfach. Hinweise: Kommunikationsadaptermodule - Für Feldbusanbindung. Modul für NZM und IZMX. Zum Anschluss an Profibus DP. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Kommunikationsmodul, Profibus DP
Optionales Zubehör für die Leistungsschalter der Baureihe NZM und IZMX. Bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Notizen: Kommunikationsadaptermodule - Für den Feldbusanschluss. Modul für NZM und IZMX. Zum Anschluss an Profibus DP. Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Kommunikationsmodul
Zubehör
Kommunikationsmodul
Norm/Zulassung
UL/CSA, IEC
Baugröße
NZM…2(3)(4)-MX(VX)(PX)(PMX)… ; IZMX…
Beschreibung
Für den Feldbusanschluss an IZMX und NZM Leistungsschaltern.
Das Modul wird extern in der Nähe des Leistungsschalters montiert.
Zum Anschluss an Profibus DP.
Kann nicht mit dem elektronischen Auslöser PXR10 NZM-AX verwendet werden.
verwendbar für
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Technische Daten

Kommunikation
Art der Feldbusanschaltung
Profibus DP
Teilnehmertyp
Slave
KommunikatonsparameterAnschluss zum NZM
Konfektionierter Anschluss
KommunikatonsparameterAnschluss zum Feldbus
Kundenkonfektionierter Standard Profibusanschluss
Anschluss der Versorgung
Bemessungssteuerspeisespannung [Us]Gleichspannung [Us]
24-24 V DC
Bemessungssteuerspeisespannung [Us]Toleranz
+/- 20%
Bemessungssteuerspeisespannung [Us]Leistungsaufnahme [Pmax.]
max. 6 W
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussart
mit Schraubanschluss
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAbisolierlänge
7 mm
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnitteeindrähtig
1 x (0,2 - 2,0) mm2
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnittemehrdrähtig
1 x (0,2 - 2,0) mm2
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnitte
1 x (24 - 14) AWG
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnittemit Aderendhülse nach DIN46224 / 1
1 x (0,2 - 2,0) mm2
Bemessungssteuerspeisespannung [Us]AnschlusstechnikAnschlussquerschnittemit Aderendhülse mit Kragen nach DIN46228 / 4
1 x (0,2 - 2,0) mm2
Digital-EingängeAnzahl
3
Digital-EingängeEingangsstrom
5 mA
Digital-EingängeSpannungsversorgung
24 V DC
Digital-EingängeEingangswiderstand
5 kΩ
Digital-EingängeAnschlusstechnikAnschlussart
mit Schraubanschluss
Digital-EingängeAnschlusstechnikAbisolierlänge
7 mm
Digital-EingängeAnschlusstechnikAnschlussquerschnitteeindrähtig
1 x (0,2 - 2,0) mm2
Digital-EingängeAnschlusstechnikAnschlussquerschnittemehrdrähtig
1 x (0,2 - 2,0) mm2
Digital-EingängeAnschlusstechnikAnschlussquerschnitte
1 x (24 - 14) AWG
Digital-EingängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse nach DIN46224 / 1
1 x (0,2 - 2,0) mm2
Digital-EingängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse mit Kragen nach DIN46228 / 4
1 x (0,2 - 2,0) mm2
RelaisausgängeAnzahl
2
RelaisausgängeSchaltzeichen
123S104
RelaisausgängeBemessungssteuerspeisespannung [Us]Wechselspannung [Us]
24-30 V AC
RelaisausgängeStrombahnenÜberspannungskategorie/Verschmutzungsgrad
II/2
RelaisausgängeSchaltvermögenBemessungsbetriebsstromAC-1220V 230V 240V [Ie]
2 A
RelaisausgängeSchaltvermögenBemessungsbetriebsstromDC-124 V [Ie]
2 A
RelaisausgängeAnschlusstechnikAnschlussart
mit Schraubanschluss
RelaisausgängeAnschlusstechnikAbisolierlänge
7 mm
RelaisausgängeAnschlusstechnikAnschlussquerschnitteeindrähtig
1 x (0,2 - 2,0) mm2
RelaisausgängeAnschlusstechnikAnschlussquerschnittemehrdrähtig
1 x (0,2 - 2,0) mm2
RelaisausgängeAnschlusstechnikAnschlussquerschnitte
1 x (24 - 14) AWG
RelaisausgängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse nach DIN46224 / 1
1 x (0,2 - 2,0) mm2
RelaisausgängeAnschlusstechnikAnschlussquerschnittemit Aderendhülse mit Kragen nach DIN46228 / 4
1 x (0,2 - 2,0) mm2
RelaisausgängeMin. Betriebsumgebungstemperatur
-20 °C
RelaisausgängeMax. Betriebsumgebungstemperatur
+70 °C
RelaisausgängeUmgebungstemperatur Lagerung min.
- 45 °C
RelaisausgängeUmgebungstemperatur Lagerung max.
+ 85 °C

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Min. Betriebsumgebungstemperatur
-20 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Zubehör für Niederspannungs-Schalttechnik (EC002498)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik (Zubehör) ([email protected] [AKN570013])
Art des Zubehörs
Kommunikation und Messfunktion

ETIM for 195565 Niederspannungsschaltgeräte (EC002498)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Kommunikation und Messfunktion
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PXR-PCAM 195565 DE_195565.pdf 198 Kbytes PXR-PCAM 195565 DE_195565.pdf
