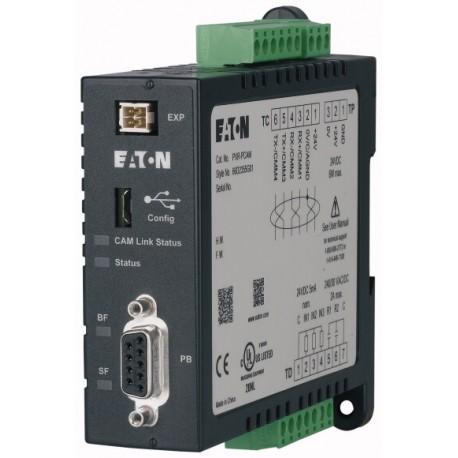

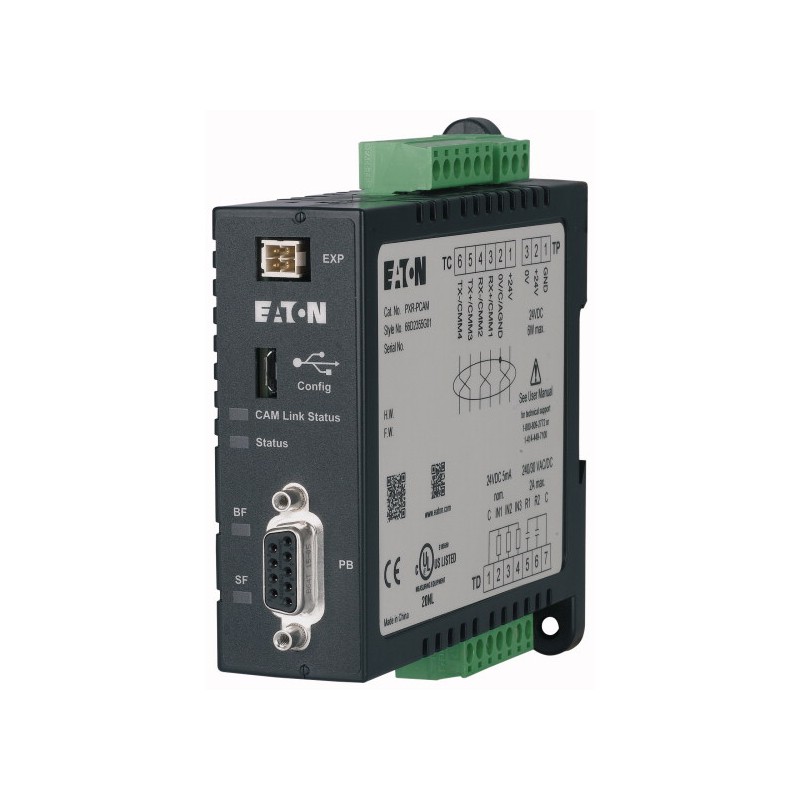

EATON - MOELLER PXR-PCAM 195565 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PXR-PCAM 195565 EATON ELECTRIC Módulo de comunicação para IZM e NZM-VX(MX)(PX)(PMX). Profibus DP

Referência: PXR-PCAM

Código: 195565

Fabricante: EATON - MOELLER

Descrição:

Módulo de comunicação para IZM e NZM-VX(MX)(PX)(PMX). Profibus DP
Módulo de comunicação, Profibus DP
Acessórios opcionais para disjuntores das séries NZM e IZMX. Oferece uma ampla gama de aplicações para uso em todo o mundo. Graças aos grupos funcionais modulares, a instalação é sempre flexível e simples. Notas: Módulos adaptadores de comunicação - Para conexão fieldbus. Módulo para NZM e IZMX. Para conexão ao Profibus DP. Ele não pode ser usado com o gatilho eletrônico PXR10 NZM-AX.

Categorias:

  • Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão
  • EATON - MOELLER > NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Módulo de comunicação, Profibus DP
Acessórios opcionais para disjuntores das séries NZM e IZMX. Oferece uma ampla gama de aplicações para uso em todo o mundo. Graças aos grupos funcionais modulares, a instalação é sempre flexível e simples. Notas: Módulos adaptadores de comunicação - Para conexão fieldbus. Módulo para NZM e IZMX. Para conexão ao Profibus DP. Ele não pode ser usado com o gatilho eletrônico PXR10 NZM-AX.

Programa de entrega

Gama de produtos
Acessórios
Acessórios
Módulo de comunicação
Padrão/Aprovação
UL/CSA, IEC
Tamanho de construção
NZM... 2(3)(4)-MX(VX)(PX)(PMX)... ; IZMX...
descrição
Para conexão de fieldbus com disjuntores IZMX e NZM.
O módulo é montado externamente perto do disjuntor.
Conexão ao PROFIBUS-DP
Não pode ser usado com a viagem eletrônica PXR10 NZM-AX.
Para uso com
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)
IZMX...

Dados técnicos

Kommunikation
Tipo de interface fieldbus
Profibus DP
Tipo de participante
escravo
Parâmetro kommunikatonConexão NZM
Conexão pré-com fio
Parâmetro kommunikatonConexão fieldbus
Conexão Profibus padrão com fio do cliente
Conexão de fornecimento
Tensão de controle nominal [Us]DCs]
24-24 V DC
Tensão de controle nominal [Us]tolerância
+/- 20%
Tensão de controle nominal [Us]Consumo de energia [Pmáximo.]
6 W
Tensão de controle nominal [Us]conexãoTipo de conexão
Com conexão de parafuso
Tensão de controle nominal [Us]conexãoComprimento de extração
7 milímetros
Tensão de controle nominal [Us]conexãoCapacidade do terminalsólido
1 x (0,2 - 2,0) mm2
Tensão de controle nominal [Us]conexãoCapacidade do terminalencalhado
1 x (0,2 - 2,0) mm2
Tensão de controle nominal [Us]conexãoCapacidade do terminal
1 x (24 - 14) AWG
Tensão de controle nominal [Us]conexãoCapacidade do terminalcom ferrule de acordo com DIN46224 / 1
1 x (0,2 - 2,0) mm2
Tensão de controle nominal [Us]conexãoCapacidade do terminalcom ferrule com gola plástica de acordo com DIN46228 / 4
1 x (0,2 - 2,0) mm2
Digital-Eingängequantidade
3
Digital-EingängeCorrente de entrada
5 mA
Digital-Eingängefonte de alimentação
24 V DC
Digital-EingängeImpedância de entrada
5 kΩ
Digital-EingängeconexãoTipo de conexão
Com conexão de parafuso
Digital-EingängeconexãoComprimento de extração
7 milímetros
Digital-EingängeconexãoCapacidade do terminalsólido
1 x (0,2 - 2,0) mm2
Digital-EingängeconexãoCapacidade do terminalencalhado
1 x (0,2 - 2,0) mm2
Digital-EingängeconexãoCapacidade do terminal
1 x (24 - 14) AWG
Digital-EingängeconexãoCapacidade do terminalcom ferrule de acordo com DIN46224 / 1
1 x (0,2 - 2,0) mm2
Digital-EingängeconexãoCapacidade do terminalcom ferrule com gola plástica de acordo com DIN46228 / 4
1 x (0,2 - 2,0) mm2
Saídas de relénúmero
2
Saídas de reléSequência de contato
123S104
Saídas de reléTensão de controle nominal [Us]CA [Us]
24-30 V CA
Saídas de reléContatosCategoria/grau de contaminação
II/2
Saídas de reléCapacidade de comutaçãoCorrente operacional classificadaAC-1220V230V240V [I]ecstasy]
2 A
Saídas de reléCapacidade de comutaçãoCorrente operacional classificadaDC-124 V [Iecstasy]
2 A
Saídas de reléconexãoTipo de conexão
Com conexão de parafuso
Saídas de reléconexãoComprimento de extração
7 milímetros
Saídas de reléconexãoCapacidade do terminalsólido
1 x (0,2 - 2,0) mm2
Saídas de reléconexãoCapacidade do terminalencalhado
1 x (0,2 - 2,0) mm2
Saídas de reléconexãoCapacidade do terminal
1 x (24 - 14) AWG
Saídas de reléconexãoCapacidade do terminalcom ferrule de acordo com DIN46224 / 1
1 x (0,2 - 2,0) mm2
Saídas de reléconexãoCapacidade do terminalcom ferrule com gola plástica de acordo com DIN46228 / 4
1 x (0,2 - 2,0) mm2
Saídas de reléTemperatura ambiente de funcionamento mínima.
-20 °C
Saídas de reléTemperatura ambiente operacional máxima.
+70 °C
Saídas de reléTemperatura ambiente mínima, armazenamento
- 45 °C
Saídas de reléTemperatura ambiente, armazenamento máximo.
+ 85 °C

Verificação de design de acordo com iEC/EN 61439

Dados técnicos para verificação de projeto
Temperatura ambiente de funcionamento mínima.
-20 °C
Temperatura ambiente operacional máxima.
+70 °C
Verificação de design IEC/EN 61439
10.2 Resistência de materiais e peças10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.3 Verificação da resistência de materiais isolantes a calor e fogo anormais devido a efeitos elétricos internos
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peçasElevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção da ASSEMBLEIA
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.

Dados técnicos ETIM 7.0

Componentes industriais de baixa tensão (EG000017) / Acessórios para tecnologia de comutação de baixa tensão (EC002498)
Engenharia elétrica, automação, engenharia de controle de processos / Tecnologia de interruptor de baixa tensão / Componente para tecnologia de comutação de baixa tensão / Componente para tecnologia de interruptor de baixa tensão (acessórios) (ecl@ss10.0.1-27-37-13-92 [AKN570013])
Tipo de acessório
Função de comunicação e medição

ETIM for 195565 Componentes industriais para Baixa Tensão (EC002498)

Nome da característicaTipo de acessório/peça de reposição (EF000215)
Valor da característicaComunicação e função de medição
Nome da característicaAcessório (EF013236)
Valor da característicaSim
Nome da característicaPeça de substituição (EF013237)
Valor da característicaNão
