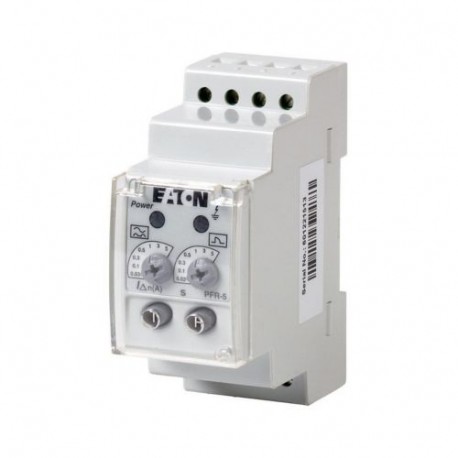

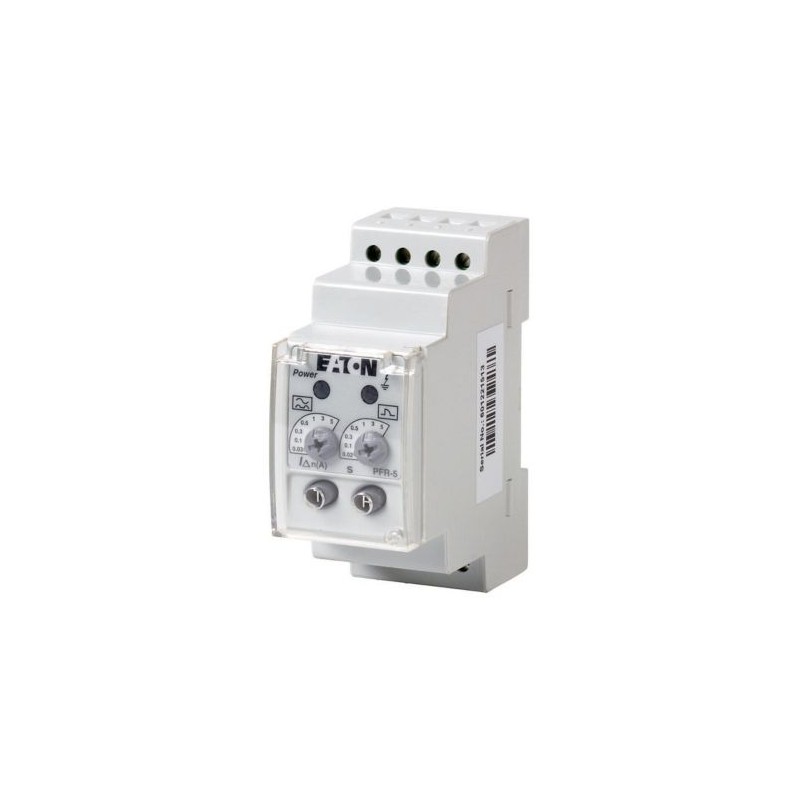

PFR-5 285557 0004365085 EATON ELECTRIC Aparamenta Modular Industrial  Xpole Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PFR-5 285557 0004365085 EATON ELECTRIC Aparamenta Modular Industrial  Xpole

PFR-5

285557

0004365085

EATON-MOELLER

Aparamenta Modular Industrial  Xpole

Eaton Moeller series NZM - Molded Case Circuit Breaker. Earth-leakage circuit-breaker 0, 03-5 A

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de posibilidades de aplicación para su uso en todo el mundo. Los grupos funcionales modulares hacen que el montaje sea flexible y sencillo. Nota: Sensible a la corriente pulsada. Tensión nominal de control: Vs = 230 VAC (50/60 Hz). Contacto auxiliar integrado (1 C/O). También se debe pedir un transformador de tipo anillo. No aprobado por UL/CSA. Corriente de falla ajustable y tiempo de retardo. Aviso temprano de corriente de falla mediante parpadeo, LED rojo. Corriente de fallo ajustable: 0,03, 0,1, 0,3, 0,5, 5 A. Tiempo de retardo ajustable: 0,02, 0,1, 0,3, 0,5, 5 s . Se puede utilizar para: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4

Más detalles


Componentes industriales de baja tensión > Liberación de corriente residual para disyuntor

Inicio > EATON - MOELLER series

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo está obsoleto.

Ir al producto alternativo: PFR-5 070035801

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM release
Catalog Number
285557
EAN
4015082855574
Product Length/Depth
80 mm
Product Height
45 mm
Product Width
95 mm
Product Weight
0.192 kg
Compliances
IEC
RoHS conform
Certifications
IEC 1009
IEC 1008
IEC 755
IEC/EN 60947-2
Model Code
PFR-5

Datos técnicos - eléctricos

Sensitivity type
Pulse current sensitive, type A
Voltage rating of relay contact
250 V AC / 100 V DC
Rated operating voltage (Ue) - max
276 V
Rated control supply voltage (Us) at AC, 50 Hz - min
184 V
Rated control supply voltage (Us) at AC, 50 Hz - max
276 V
Rated control supply voltage (Us) at AC, 60 Hz - min
184 V
Rated control supply voltage (Us) at AC, 60 Hz - max
276 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating of relay contact
6 A
Rated fault current - min
0.03 A
Rated fault current - max
5 A
Power consumption
3 W
Delay time
0.02, 0.1, 0.3, 0.5, 1, 3, 5 ms
Power on-delay time - min
5000 ms
Power on-delay time - max
5000 ms

Datos técnicos - comunicación

Rated control supply voltage (Us) at AC, 50 Hz - min
184 V
Rated control supply voltage (Us) at AC, 50 Hz - max
276 V
Rated control supply voltage (Us) at AC, 60 Hz - min
184 V
Rated control supply voltage (Us) at AC, 60 Hz - max
276 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating of relay contact
6 A
Rated fault current - min
0.03 A
Rated fault current - max
5 A
Power consumption
3 W
Delay time
0.02, 0.1, 0.3, 0.5, 1, 3, 5 ms
Power on-delay time - min
5000 ms
Power on-delay time - max
5000 ms

Datos técnicos - mecánicos

Device width
85 mm
Mounting Method
Snap fixing, top-hat rail DIN 46277, IEC/EN 60715
Terminal protection
Finger/back-of-hand proof to BGV A2, VDE 106 part 100

ETIM for 285557 Interruptores de baja tensión (EC001021)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 184 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 184 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 0 V
Corriente nominal de fallo (EF003975) 0.03 A
Tiempo máx. de retardo de respuesta (EF008259) 5000 ms
Tiempo de retardo ajustable (EF001420) Sí
Tensión de servicio nominal máxima Ue (EF007357) 276 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFR-5 0004365085 285557 EN_285557.pdf 336 Kbytes PFR-5 0004365085 285557 EN_285557.pdf
