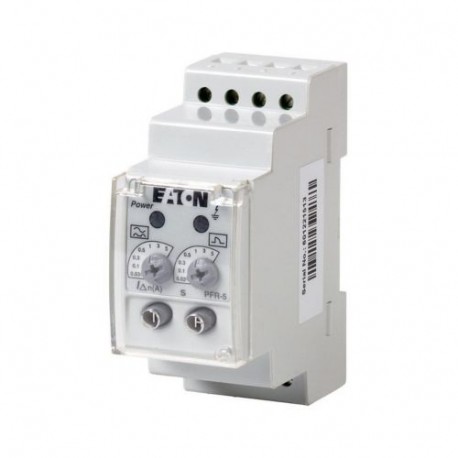

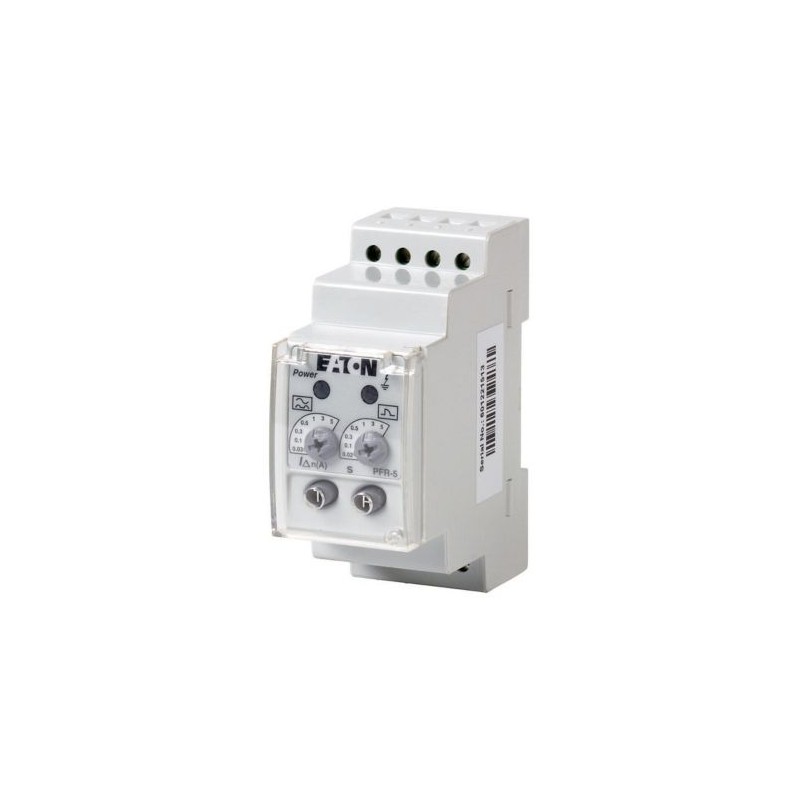

PFR-5 285557 0004365085 EATON ELECTRIC FI-Relais, 0,03-5 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFR-5 285557 0004365085 EATON ELECTRIC FI-Relais, 0,03-5 A

PFR-5

285557

0004365085

EATON-MOELLER

FI-Relais, 0,03-5 A

Eaton Moeller series NZM– Kompaktleistungsschalter. Erdschluss-Leistungsschalter 0, 03-5 A

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Impulsstromempfindlich. Bemessungssteuerspannung: Vs = 230 VAC (50/60 Hz). Integrierter Hilfskontakt (1 C/O). Ein Ringtransformator muss ebenfalls bestellt werden. Nicht UL/CSA-zugelassen. Einstellbarer Fehlerstrom und Verzögerungszeit. Fehlerstrom-Frühwarnung durch blinkende, rote LED. Fehlerstrom einstellbar: 0,03, 0,1, 0,3, 0,5, 5 A. Verzögerungszeit einstellbar: 0,02, 0,1, 0,3, 0,5, 5 s . Verwendbar für: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: PFR-5 070035801

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
285557
Produkt Länge/Tiefe
80 mm
Produkthöhe
45 mm
Produktbreite
95 mm
Produktgewicht
0.192 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC 1009
IEC 1008
IEC 755
IEC/EN 60947-2
EAN
4015082855574
Modellcode
PFR-5

Produktspezifikationen

Typ
Besondere Merkmale
  • Einstellbarer Fehlerstrom und Verzögerungszeit
  • Fehlerstrom Frühwarnung durch Blinken, Rote LED
  • Pulsstromempfindlich
  • Integrierter Hilfsschalter (1 C/O)
  • Ringtransformator muss ebenfalls bestellt werden
  • nicht UL/CSA-zugelassen
Merkmale
Plombierbar, Einstelltasten
1 integrierter Umschaltkontakt (Relaiskontakt)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
45 mm
NZM1/2/3/4
Montagemethode
Schnappbefestigung, Hutschiene DIN 46277, IEC/EN 60715
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-10 °C
Nennstrom des Relaiskontakts
6 A
Gerätebreite
85 mm
Leistgsaufnahme
3 W
Ansprechverzögerungszeit - max
5000 ms
Ansprechverzögerungszeit - min
5000 ms
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
276 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
184 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
276 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
184 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Klemmenschutz
finger- /handrückensicher BGV A2, VDE 106 Teil 100
Anschlussklemmen (oben und unten)
Rahmenklemmen
Nennspannung Relaiskontakt
250 V AC / 100 V DC
Verzögerungszeit
0,02, 0,1, 0,3, 0,5, 1, 3, 5 ms
Funktionen
Verzögerung einstellbar
Anschlusskapaz. (ein-/feindrähtiger Leiter)
0,75 mm² bis 1,5 mm² (2x) mit Aderendhülse
0,75 mm² - 2,5 mm² (2x) eindrähtig, 0,75 mm² - 1,5 mm² (2x) feindrähtig/mit Aderendhülsen
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsfehlerstrom - max
5 A
Bemessungsfehlerstrom - min
0.03 A
Bemessungsbetriebsspannung (Ue) - max
276 V
Empfindlichkeitstyp
pulsstromempfindlich, Typ A

ETIM for 285557 Niederspannungsschaltgeräte (EC001021)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 184 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 184 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Bemessungsfehlerstrom (EF003975) 0.03 A
Max. Ansprechverzögerungszeit (EF008259) 5000 ms
Verzögerungszeit einstellbar (EF001420) Ja
Max. Bemessungsbetriebsspannung Ue (EF007357) 276 V
