> EATON - MOELLER>PFR-5 285557 0004365085 ELECTRIC Relais différentiel 0, 03-5 A
Produit précédent Produit suivant

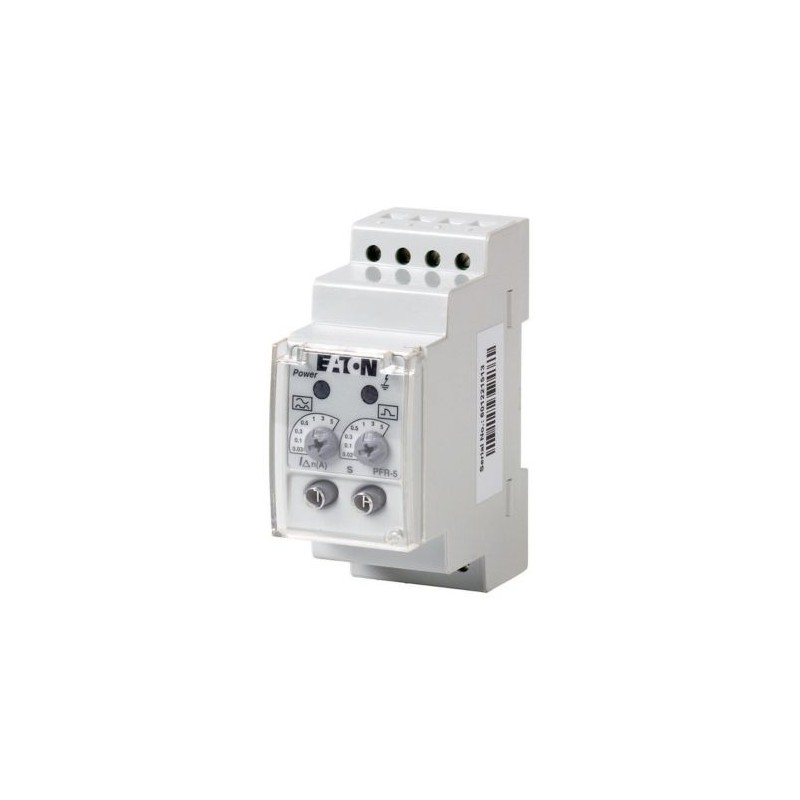

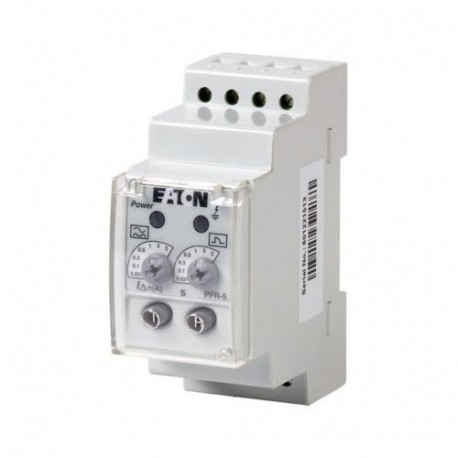

PFR-5 285557 0004365085 EATON ELECTRIC Relais différentiel 0, 03-5 A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PFR-5 285557 0004365085 EATON ELECTRIC Relais différentiel 0, 03-5 A

PFR-5

285557

0004365085

EATON-MOELLER

Relais différentiel 0, 03-5 A

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Sensible au courant pulsé. Tension nominale de commande : Vs = 230 VAC (50/60 Hz). Contact auxiliaire intégré (1 C/O). Un transformateur de type anneau doit également être commandé. Non approuvé UL/CSA. Courant de défaut et temps de retard réglables. Alerte précoce de courant de défaut par LED rouge clignotante. Courant de défaut réglable : 0,03, 0,1, 0,3, 0,5, 5 A. Temps de retard réglable : 0,02, 0,1, 0,3, 0,5, 5 s . Peut être utilisé pour : NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4

Plus de détails


Appareillage industriel basse tension > Déclencheur à courant de fuite pour disjoncteur

Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète.

Aller au produit alternatif: PFR-5 070035801

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Relais différentiel 0, 03-5 A
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : sensibilité au courant redressé. Tension assignée d'alimentation des circuits de commande : Us = 230 VAC (50/60 Hz). Contact auxiliaire (1 contact inverseur) intégré. Commander aussi le transformateur de courant à primaire traversant. Absence d'agrément UL/CSA. Courant de défaut et temporisation réglables.Préalarme courant de défaut par LED rouge clignotante. Courant de défaut réglable : 0.03, 0,1, 0.3, 0.5, 5 A. Temporisation réglable : 0.02, 0.1, 0.3, 0.5, 5 s. Utilisable pour: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4

Gamme de livraison

Courants assignés de défaut [ IΔn]
0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Description
Courant de défaut et temporisation réglables
Avertissement de courant de défaut par clignotement de la LED rouge
sensible au courant résiduel pulsé
Contact auxiliaire (1 inverseur) intégré
Commander aussi le transformateur de courant à primaire traversant
Absence d'agrément UL/CSA
Tension assignée de commande [Us]
230 V AC 50/60Hz V
Remarques

Courant de défaut réglable : 0.03, 0.1, 0.3, 0.5, 1, 3, 5 A

Temporisation réglable : 0.02, 0.1, 0.3, 0.5, 1, 3, 5 s

Caractéristiques techniques

Electriques
Conformité aux normes
IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009
Sensibilité
sensible au courant résiduel pulsé, type A
Tension assignée de commande [Us]
230 ±20 % (50/60 Hz) V AC
Puissance assignée d'emploi [Pe]
3 W
Courants assignés de défaut [ IΔn]
0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Temporisation [tv]
0.02, 0.1, 0.3, 0.5, 1, 3, 5 s
Contacts relais
1 contact-inverseur integré
Tension assignée des contacts relais
250/100 V AC/DC
Courant assigné des contacts relais
6 A
Mécaniques
Dimension capots
45 mm
Dimension du socle
85 mm
Largeur de l'appareil
45 mm
Facilité de montage et gain de place
Fixation rapide pour profilé chapeau DIN 46277, IEC/EN 60715
Bornes en haut et en bas
Bornes à cage
Capots des bornes
Protection contre les contacts avec les doigts ou le dos de la main BGV A2, VDE 106 partie 100
Sections raccordables
2 x 0.75 - 2.5 âme massive, 2 x 0.75 - 1.5 souple/avec embout mm²
Plombabilité
Boutons de réglage
Température ambiante
Modes de fonctionnement
-10 - +50 °C

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Température d’emploi min.
-10 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Déclencheur à courant de fuite pour disjoncteur (EC001021)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à courant de défaut pour interrupteur de puissance ([email protected] [AKF009013])
tension d'alimentation de courant nominal Us à CA 50 Hz
184 - 276 V
tension d'alimentation de courant nominal Us à CA 60 Hz
184 - 276 V
tension d'alimentation de courant nominal Us CC
0 - 0 V
courant de défaut nominal
0.03 - 5 A
délai de temporisation du déclenchement max.
5000 ms
temps de retard ajustable
oui
tension de fonctionnement nominale max. Ue
276 V

Encombrements

123X563

ETIM for 285557 Appareillage industriel basse tension (EC001021)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 184 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 184 V
Tension d'alimentation de courant nominal CC (EF003980) 0 V
Courant de défaut nominal (EF003975) 0.03 A
Délai de temporisation du déclenchement max. (EF008259) 5000 ms
Temps de retard ajustable (EF001420) Oui
Tension de fonctionnement nominale max. Ue (EF007357) 276 V

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFR-5 0004365085 285557 FR_285557.pdf 192 Kbytes PFR-5 0004365085 285557 FR_285557.pdf
