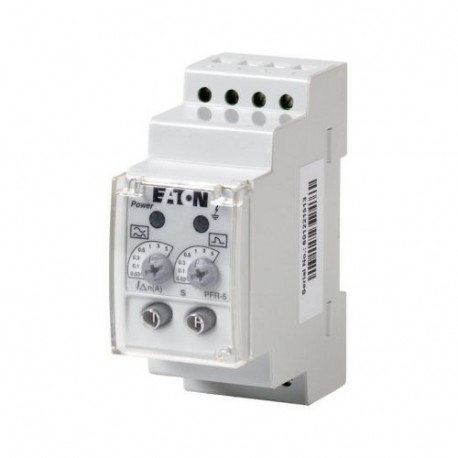

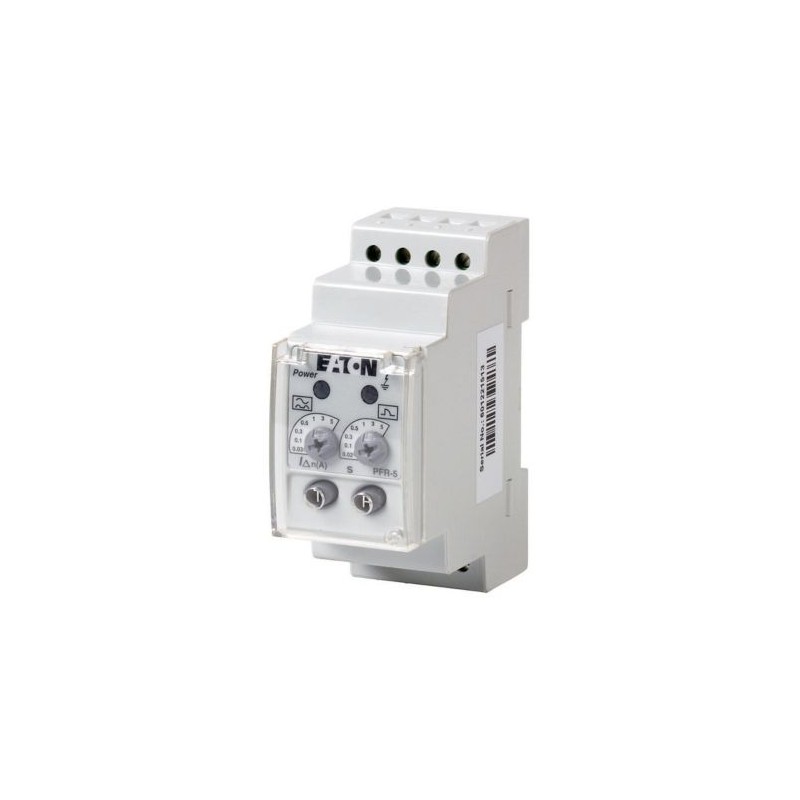

PFR-5 285557 0004365085 EATON ELECTRIC Aparamenta Modular Xpole industrial Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PFR-5 285557 0004365085 EATON ELECTRIC Aparamenta Modular Xpole industrial

PFR-5

285557

0004365085

EATON-MOELLER

Aparamenta Modular Xpole industrial

Eaton Moeller série NZM - Disjuntor de Caixa Moldada. Disjuntor de fuga à terra 0, 03-5 A

Mais detalhes


Disjuntores de baixa tensão > Liberação de corrente residual para disjuntor

Home > EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
Avaliado correntes de falta
 Euna de na Um 0.03, 0.1, 0.3, 0.5, 1, 3, 5
Descrição
 Ajustável de corrente de falha e o tempo de atraso
Corrente de falta de aviso prévio por piscando, o LED vermelho
O pulso de corrente sensíveis
Integrado de contatos auxiliares (1 C/S)
Anel tipo de transformador tem de ser encomendado
não UL/CSA aprovado
Nominal tensão de controle
 Us V 230 V AC 50/60Hz
Notasna de na

Ajustável de corrente de falha: 0.03, 0.1, 0.3, 0.5, 1, 3, 5 Um

Tempo de atraso ajustável: 0.02, 0.1, 0.3, 0.5, 1, 3, 5 Um

Dados técnicos
Elétrica
Normas
 IEC/EN 60947-2, NORMA IEC 755, IEC 1008, IEC 1009
Sensibilidade
 Corrente de pulso sensível, tipo Um
Nominal tensão de controle
 Us V AC 230 ±20 % (50/60 Hz)
Potência do Motor
 Pe W 3
Avaliado correntes de falta
 Euna de na Um 0.03, 0.1, 0.3, 0.5, 1, 3, 5
Tempo de atraso
 tv s 0.02, 0.1, 0.3, 0.5, 1, 3, 5
Contatos de relé
 1 contato de comutação integrado
Tensão nominal do relé de contato
 V AC/DC 250/100
Corrente nominal do relé de contato
 Um 6
Mecânica
Padrão de frente dimensão
 mm 45
Gabinete de altura
 mm 85
Largura do dispositivo
 mm 45
Montagem
 Snap de fixação, cartola trilho DIN 46277, IEC/EN 60715
Terminais superior e inferior
 Caixa de terminais
Proteção do Terminal
 Dedo/volta da mão-prova para BGV A2, VDE 106 parte 100
Terminal de capacidades
 mm2 2 x 0.75 - 2.5 sólido, 2 x 0,75 - 1.5 flexível/com virolas
Capacidade de vedação
 Botões de configuração
Temperatura ambiente
Operação
 °C -10 - +50
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
 °C -10
Temperatura de funcionamento max.
 °C 50
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / corrente Residual de lançamento para o circuito de alimentação do disjuntor (EC001021)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Falha chave de corrente para disjuntores ([email protected] [AKF009010])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 184 - 276
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 184 - 276
Avaliado controle de tensão de alimentação-Nos em DC
 V 0 - 0
Nominal da corrente de falta
 Um 0.03 - 5
Max. potência-tempo de atraso
 ms 5000
Atraso ajustável
 Sim
Max. nominal tensão de operação Ue
 V 276
Dimensões
>
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D
Informações adicionais sobre o produto (links)
IL01219036Z (AWA1230-2214) Residual de corrente do relé: conversor de terra-vazamento de disjuntores
