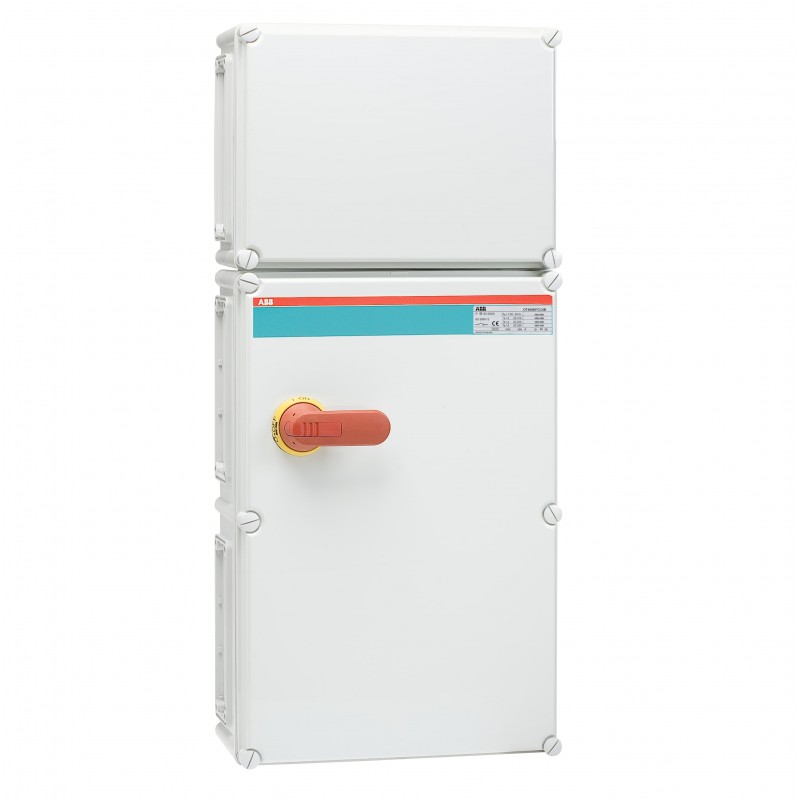

1SCA022278R3120 ABB Sezionatore in scatola OT400DFCC3A
1SCA022278R3120
ABB
Sezionatore in scatola OT400DFCC3A
OT400DFCC3A Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d66531c7-2104-4bcc-9ff2-e7914791ecde Finlandia (FI) |
| SCIP semplificato | b4d3216b-64aa-492b-b4e0-1d1eb681f50c Germania (DE) |
| ba2d0935-81a9-418f-9f64-e319cbb71710 Germania (DE) | |
| 557cd5fc-ff5c-4952-a30a-a3b7da97d432 Italia (IT) | |
| e5aafe2c-9584-40a8-9e64-274bd82e48a0 Polania (PL) | |
| c7a86f64-89a6-457c-964a-0951aade1a64 Norvegia (NO) | |
| ba3c1961-3dca-4279-94eb-612b4f128ffb Ungheria (HU) | |
| fec02772-98fe-4dc6-bdad-5e4f3cae58c7 Estonia (EE) | |
| d07fb61d-fb98-4207-89d7-fe997fb13741 Polania (PL) | |
| c628038c-3b2d-45b2-9ba1-ad37ef6dfe4d Portogallo (PT) | |
| 148a68dd-b18d-4a12-b919-96cb4ab912b4 Repubblica Ceca (CZ) | |
| f5f2cc89-fc25-42d0-94e7-e5d7a6bc6d2a Croazia (HR) | |
| 5f9d8ade-6e3a-414c-9809-daef8a13867d Grecia (GR) | |
| 655a1a5c-c742-4e32-8ac3-d8e73b0260c3 Paesi Bassi (Olanda) (NL) | |
| 2cda083c-48fb-4ea8-a10e-add387664c3c Francia (FR) | |
| b55be6a7-21f4-4126-b450-5259e8087173 Ungheria (HU) | |
| e0c0be52-cc97-4db5-a5cc-6cb1bb7605cc Bulgaria (BG) | |
| dbbf4de9-1111-47a7-ba1c-b35c3ecfd142 Spagna (ES) | |
| e9f01347-e332-4662-91ab-db59e4adbbd0 Belgio (BE) | |
| 6cfb01d0-8749-43ec-8f2b-21ff371be19e Belgio (BE) | |
| ba6bfca6-11f6-422a-96d4-a6de6ca52259 Polania (PL) | |
| f23e135a-c092-45a4-b114-678db727767a Svezia (SE) | |
| bc5488f7-fcb5-4d1c-8835-81912bd9bab8 Germania (DE) | |
| 0c30e527-7d8f-403e-8a81-c42ef3428794 Germania (DE) | |
| c778cfe5-970b-438c-a4b4-27f157e336db Danimarca (DK) | |
| 7b71ba6b-650b-4d55-8b35-6217096bfc1a Germania (DE) | |
| 47d1e395-ba08-4aa4-8c3b-b1b9214435b2 Svezia (SE) | |
| 53ed0b84-747b-4f56-88c2-f0e0051ba434 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340015M0004 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 380 mm |
| Altezza prodotto | 840 mm |
| Profondità prodotto | 180 mm |
| Peso netto prodotto | 13.806 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 910 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 16 kg |
| EAN imballo livello 1 | 6417019064468 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | II-flange / II-flange |
| Colore | RAL7035 |
| Sezioni dei cavi-circuito principale | Hole Diameter 10 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 400 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 61.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 355 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 65 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 15 kA |
| Cacciavite raccomandato | Circuito Principale M10 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 44 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M10 |
| Coppia di serraggio | Circuito Principale 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 400 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 400 A |
| resistenza a corrente di breve durata Icw (EF007050) | 15 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 220 kW |
| potenza di interruzione a 400 V (EF009166) | 220 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
