ABBHandschalter 1SCA022278R3120 ABB Boxed Trennschalter OT400DFCC3A

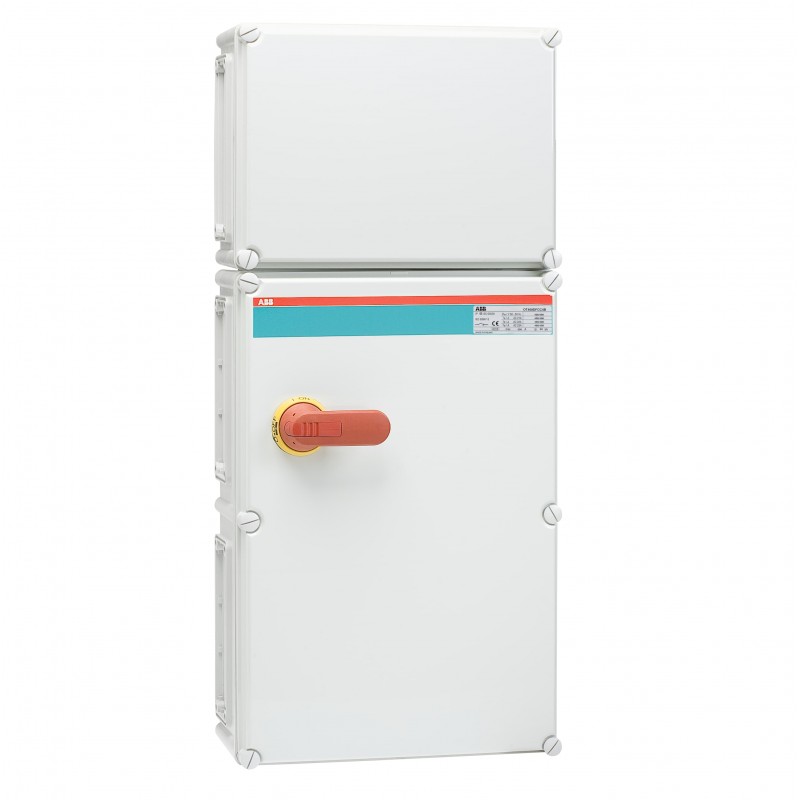

ABB 1SCA022278R3120 1SCA022278R3120 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA022278R3120 ABB Boxed Trennschalter OT400DFCC3A

Artikel-Nr.: 1SCA022278R3120

Hersteller: ABB

Beschreibung:

Boxed Trennschalter OT400DFCC3A
Sicherheitsschalter im Kunststoffgehäuse 3-polig 220 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.414,13 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPd66531c7-2104-4bcc-9ff2-e7914791ecde Finnland (FI)
Vereinfachtes SCIPb4d3216b-64aa-492b-b4e0-1d1eb681f50c Deutschland (DE)
ba2d0935-81a9-418f-9f64-e319cbb71710 Deutschland (DE)
557cd5fc-ff5c-4952-a30a-a3b7da97d432 Italien (IT)
e5aafe2c-9584-40a8-9e64-274bd82e48a0 Polen (PL)
c7a86f64-89a6-457c-964a-0951aade1a64 Norwegen (NO)
ba3c1961-3dca-4279-94eb-612b4f128ffb Ungarn (HU)
fec02772-98fe-4dc6-bdad-5e4f3cae58c7 Estland (EE)
d07fb61d-fb98-4207-89d7-fe997fb13741 Polen (PL)
c628038c-3b2d-45b2-9ba1-ad37ef6dfe4d Portugal (PT)
148a68dd-b18d-4a12-b919-96cb4ab912b4 Tschechische Republik (CZ)
f5f2cc89-fc25-42d0-94e7-e5d7a6bc6d2a Kroatien (CR)
5f9d8ade-6e3a-414c-9809-daef8a13867d Griechenland (GR)
655a1a5c-c742-4e32-8ac3-d8e73b0260c3 Niederlande (NL)
2cda083c-48fb-4ea8-a10e-add387664c3c Frankreich (FR)
b55be6a7-21f4-4126-b450-5259e8087173 Ungarn (HU)
e0c0be52-cc97-4db5-a5cc-6cb1bb7605cc Bulgarien (BG)
dbbf4de9-1111-47a7-ba1c-b35c3ecfd142 Spanien (ES)
e9f01347-e332-4662-91ab-db59e4adbbd0 Belgien (BE)
6cfb01d0-8749-43ec-8f2b-21ff371be19e Belgien (BE)
ba6bfca6-11f6-422a-96d4-a6de6ca52259 Polen (PL)
f23e135a-c092-45a4-b114-678db727767a Schweden (SE)
bc5488f7-fcb5-4d1c-8835-81912bd9bab8 Deutschland (DE)
0c30e527-7d8f-403e-8a81-c42ef3428794 Deutschland (DE)
c778cfe5-970b-438c-a4b4-27f157e336db Dänemark (DK)
7b71ba6b-650b-4d55-8b35-6217096bfc1a Deutschland (DE)
47d1e395-ba08-4aa4-8c3b-b1b9214435b2 Schweden (SE)
53ed0b84-747b-4f56-88c2-f0e0051ba434 Frankreich (FR)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340015M0004
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)380 mm
Höhe (Netto-Abmessung)840 mm
Tiefe (Netto-Abmessung)180 mm
Nettogewicht13.806 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1910 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 116 kg
EAN Verpackungseinheit 16417019064468
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro SeiteII-flange / II-flange
Farbelichtgrau
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 10 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 400 A
Schutzart(nach IEC 60529) IP65
GehäusematerialKunststoff
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Position der EinspeiseklemmenZugang oben - Abgang unten
Position der PE-KlemmenZugang oben - Abgang unten
Verlustleistungbei Bemessungsbedingungen pro Pol 10 W
Bedingter Bemessungskurzschlussstrom (Inc)61.5 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 355 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Empfohlener SchraubendreherHauptstromkreis M10
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 44 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M10
AnzugsdrehmomentHauptstromkreis 44 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022278R3120 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert400 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert400 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert220 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert220 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertrot
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
