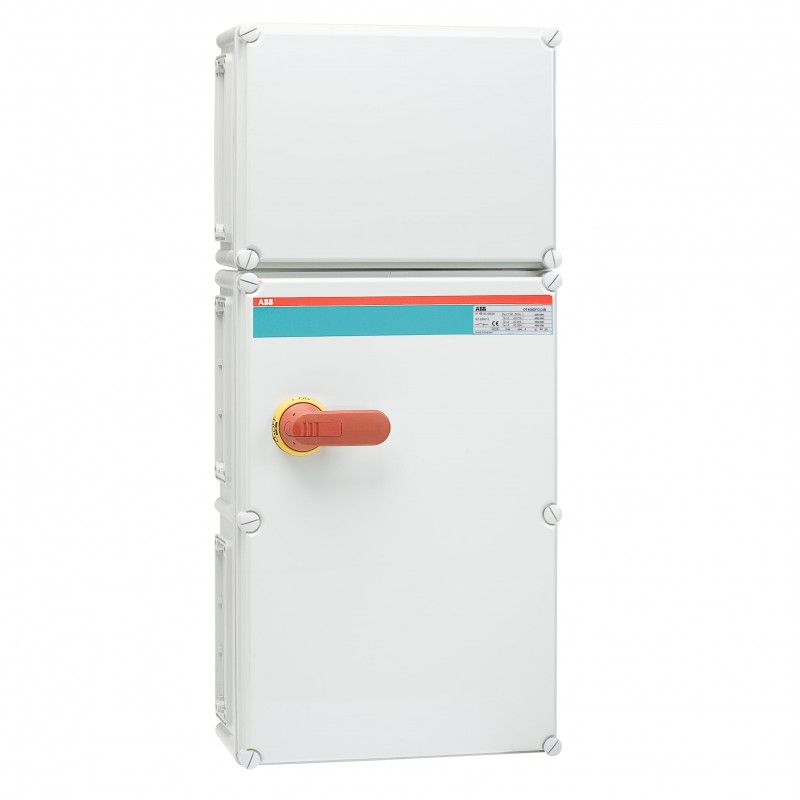

ABB 1SCA022278R3120 1SCA022278R3120 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022278R3120 ABB Sectionneur int. en boîte OT400DFCC3A

Référence: 1SCA022278R3120

Fabricant: ABB

Description:

Sectionneur int. en boîte OT400DFCC3A
OT400DFCC3A Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.414,13 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPd66531c7-2104-4bcc-9ff2-e7914791ecde Finland
SCIP simplifiéb4d3216b-64aa-492b-b4e0-1d1eb681f50c Germany
ba2d0935-81a9-418f-9f64-e319cbb71710 Germany
557cd5fc-ff5c-4952-a30a-a3b7da97d432 Italy
e5aafe2c-9584-40a8-9e64-274bd82e48a0 Poland
c7a86f64-89a6-457c-964a-0951aade1a64 Norway
ba3c1961-3dca-4279-94eb-612b4f128ffb Hungary
fec02772-98fe-4dc6-bdad-5e4f3cae58c7 Estonia
d07fb61d-fb98-4207-89d7-fe997fb13741 Poland
c628038c-3b2d-45b2-9ba1-ad37ef6dfe4d Portugal
148a68dd-b18d-4a12-b919-96cb4ab912b4 Czech Republic
f5f2cc89-fc25-42d0-94e7-e5d7a6bc6d2a Croatia
5f9d8ade-6e3a-414c-9809-daef8a13867d Greece
655a1a5c-c742-4e32-8ac3-d8e73b0260c3 Netherlands
2cda083c-48fb-4ea8-a10e-add387664c3c France
b55be6a7-21f4-4126-b450-5259e8087173 Hungary
e0c0be52-cc97-4db5-a5cc-6cb1bb7605cc Bulgaria
dbbf4de9-1111-47a7-ba1c-b35c3ecfd142 Spain
e9f01347-e332-4662-91ab-db59e4adbbd0 Belgium
6cfb01d0-8749-43ec-8f2b-21ff371be19e Belgium
ba6bfca6-11f6-422a-96d4-a6de6ca52259 Poland
f23e135a-c092-45a4-b114-678db727767a Sweden
bc5488f7-fcb5-4d1c-8835-81912bd9bab8 Germany
0c30e527-7d8f-403e-8a81-c42ef3428794 Germany
c778cfe5-970b-438c-a4b4-27f157e336db Denmark
7b71ba6b-650b-4d55-8b35-6217096bfc1a Germany
47d1e395-ba08-4aa4-8c3b-b1b9214435b2 Sweden
53ed0b84-747b-4f56-88c2-f0e0051ba434 France
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit380 mm
Hauteur nette du produit840 mm
Profondeur/longueur nette du produit180 mm
Poids net du produit13.806 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1415 mm
Profondeur/Longueur du niveau d’emballage 1910 mm
Hauteur du niveau d’emballage 1325 mm
Poids brut du colis niveau 116 kg
Code EAN du niveau d’emballage 16417019064468
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéII-flange / II-flange
CouleurRAL7035
Capacité de connexion du circuit principalHole Diameter 10 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 400 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeRouge / Jaune
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 10 W
Courant de court-circuit conditionnel nominal (Inc)61.5 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 355 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 65 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 15 kA
Tournevis recommandéCircuit principal M10
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 44 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M10
Couple de serrageCircuit principal 44 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340025D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)

ETIM for 1SCA022278R3120 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique400 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique400 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique400 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique15 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique220 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique220 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueAvec un câblage préparé (EF016444)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique380 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique840 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique180 mm
