Smart Dupline®
SBWEB BACnet Gateway

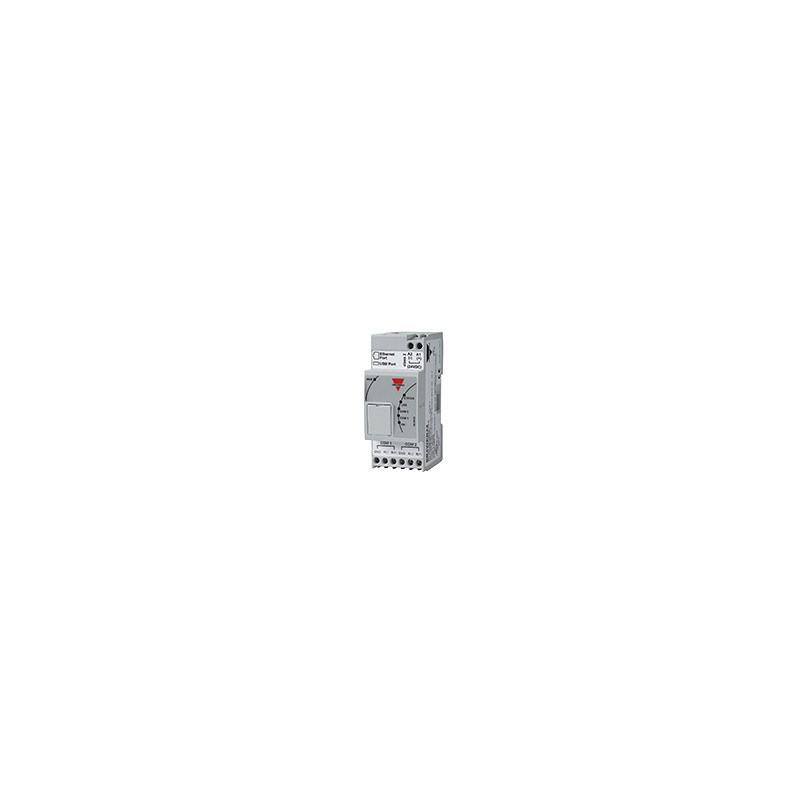

Typ SB2WEB24
• BACnet-Controller für Klima- und
Beleuchtungsanlagen
• Ethernet-Anschluss für BACnet/IP- und Modbus/ TCP-Kommunikation
• Modbus-RTU Master-RS485-Port für den Anschluss von
Carlo Gavazzi-Stromzählern
• Funktionen für die Steuerung von Beleuchtung, Jalou- sien, Temperatur, Logik, Sequenzierung, Alarmen und Datenprotokollierung
• Funktionen und Parameter können über BACnet-/IP-Ob- jekte überwacht und gesteuert werden
• BACnet-/IP-Objekte werden automatisch für alle
Dupline®- und Stromzähler-Datenpunkte erzeugt
• Verwaltung von bis zu 7 Dupline®-Master-Generatoren
• BTL zertifiziert
• Benutzerfreundliches, computerbasiertes Konfigura- tionstool
• Abmessungen: Doppel-DIN-Gehäuse
• 12 bis 28 VDC-Netzteil
Produktbeschreibung
Bestellschlüssel
SB 2 WEB 24
Der programmierbare SB2WEB24 BACnet-Con- troller ist das „Gehirn“ und die zentrale Einheit in Car- lo Gavazzis integriertem Konzept für die Klima- und Beleuchtungssteuerung
in automatisierten Gebäu- den. Einerseits kann der SB2WEB24 das gesam- te Lichtsteuersystem über
Dupline®-Sensoren/Aktoren und DALI-Aktoren verwal- ten, und andererseits kann er als Dupline®-BACnet/ IP-Schnittstelle arbeiten, so dass DDC-Regler Dupline® E/A-Module und -Senso- ren über BACnet-Objekte als dezentrale E/A verwen- den können. Der SB2WEB kann außerdem als Mod- bus/TCP-Slave arbeiten. Der SB2WEB stellt Funkti- onen für die Steuerung von Beleuchtung, Jalousien, Temperatur, Logik, Termi- nierung, Sequenzierung, Alarmen und Datenprotokol- lierung bereit. Die Funktionen können über BACnet-Objek- te gesteuert und überwacht und die Betriebsparameter über BACnet-Objekte geän- dert werden.
Der SB2WEB24 kann Daten- punkte von bis zu sieben
Dupline®-Netzwerken ver- walten, die jeweils von einem Dupline® Master Channel Generator (SH2MCG24) gesteuert werden, der auf der rechten Seite oder über einen externen RS485-Link angeschlossen ist. Es kön- nen nur Dupline®-Modu- le verwendet werden, die das Smart Dupline®-Pro- tokoll unterstützen. Der SB2WEB24 ist auch mit einem RS485-Anschluss für die Kommunikation mit CG-Stromzählern ausgerüs- tet. Alle elektrischen Para- meter der Stromzähler wer- den als BACnet-Objekte zur Verfügung gestellt. Über das computerbasierte Konfigu- rationstool legt der Benut- zer fest, welche Module am SB2WEB24 und den SH2M- CG24s angeschlossen wer- den, und damit wird auch die eindeutige SIN-Adresse für jedes Dupline®-Modul einge- geben. Danach konfiguriert das Konfigurationstool auto- matisch alle angeschlosse- nen Dupline®-Module über den Bus und erzeugt die ent- sprechenden BACnet-Objek- te.
Smart Building Gehäusebreite 2 DIN-Module Prozessormodul Stromversorgung
Typauswahl
Gehäuse Befestigung Stromversorgung: 15 bis 24 V DC ± 20%
2 DIN-Module DIN-Schiene SB2WEB24
Technische Änderungen vorbehalten (10.02.2015) 1
