Smart Dupline®
Passerelle SBWEB BACnet

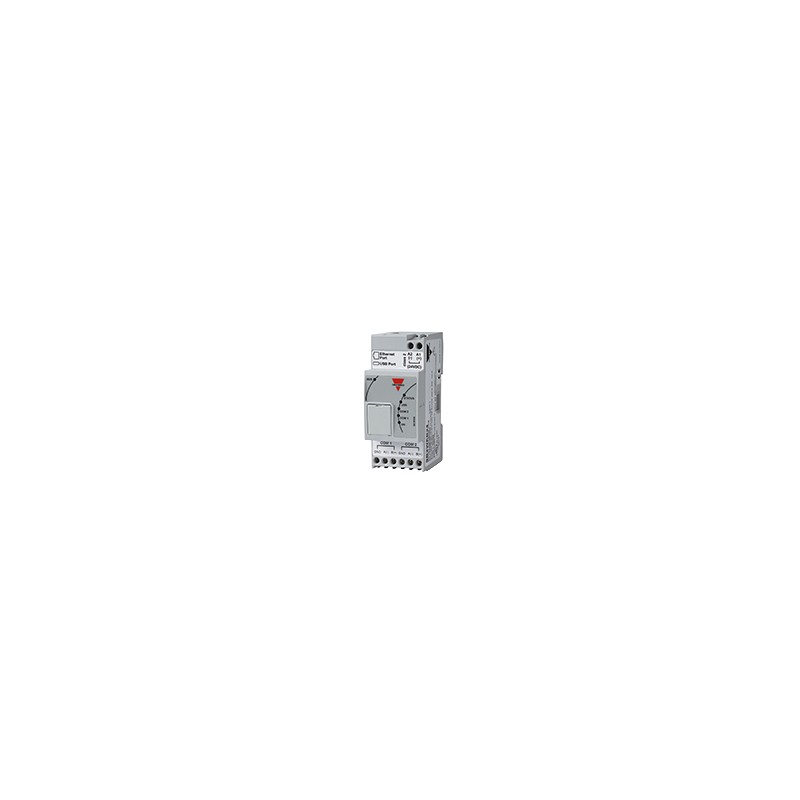

Type SB2WEB24
• Contrôleur BACnet pour systèmes de chauffage, ventilation et éclairage
• Port Ethernet pour communication par réseau BACnet/IP
et Modbus/TPC
• Port RS485 Modbus-RTU maître pour connexion des compteurs d’énergie Carlo Gavazzi
• Fonctions de commande : éclairage, volets roulants, température, logique, planification, séquencement, alarmes et enregistrement de données
• Surveillance et commande des fonctions et des para- mètres via des objets BACnet/IP
• Les objets BACnet/IP sont créés automatiquement
pour tous les points de données Dupline® et compteurs d’énergie.
• Gestion de 7 générateurs d’adresses maîtres Dupline®
• Certifié BTL
• Outil de configuration convivial sur PC
• Dimensions : boitier à 2 modules DIN
• Alimentation : 12 à 28 Vcc
Description du produit
Référence
SB 2 WEB 24
Le SB2WEB24 est un contrôleur BACnet pro- grammable qui joue le rôle de cerveau et d’UC dans le concept intégré Carlo Gavazzi pour la commande de chauffage, de ventilation et d’éclairage des bâtiments intelligents.
Capable de gérer un sys- tème de commande d’éclai- rage complet à partir de cap- teurs/actionneurs Dupline® et d’actionneurs DALI, le SB2WEB24 fonctionne aus- si en passerelle Dupline® – BACnet/IP et permet ainsi à des contrôleurs DDC d’utili- ser les modules d’entrée/sor- tie Dupline® et les capteurs en tant qu’E/S décentralisées via des objets BACnet.
Le SB2WEB est également capable de fonctionner en esclave Modbus/TCP.
Le SB2WEB fournit les fonc- tions de commande sui- vantes : éclairage, volets rou- lants, température, logique, planification, séquencement, alarmes et enregistrement de données.
Il permet de commander et de surveiller les fonctions et de modifier les paramètres opérationnels via des objets BACnet.
Le SB2WEB24 est capable de gérer des points de don- nées depuis 7 Dupline®, chacun étant piloté par un générateur d’adresses maître Dupline® (SH2MCG24) connecté via le connecteur de droite ou par une liaison externe RS485.
Seul le module Dupline® sup- portant le protocole Smart Dupline® peut être utilisé.
Un port RS485 équipe éga- lement le SB2WEB24 pour la communication avec les compteurs d’énergie Carlo Gavazzi.
Tous les paramètres élec- triques issus des compteurs d’énergie sont rendus dis- ponibles sous forme d’objets BACnet.
L’outil de configuration sur PC permet à l’utilisa- teur de définir les modules connectés au SB2WEB24 et aux SH2MCG24 et d’en- trer l’adresse SIN unique de chaque module Dupline®. Ensuite, l’outil de configu- ration configure automati- quement tous les modules Dupline® connecté via le bus et crée les objets BACnet correspondants.
Smart Building
Boitier à 2 modules DIN Module UC
Alimentation
Sélection de modèle
Boîtier Montage Alimentation : 15 à 24 Vcc ± 20%
2 modules DIN Rail DIN SB2WEB24
Les caractéristiques peuvent être modifiées sans préavis (10.02.2015) 1
