Smart Dupline®
Gateway SBWEB BACnet

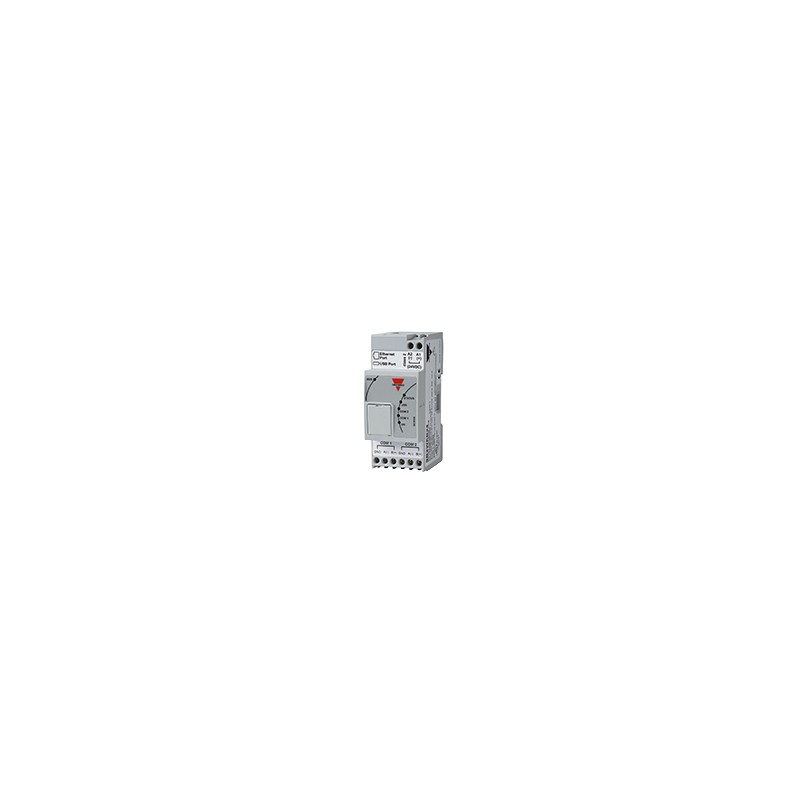

Modello SB2WEB24
• Controller BACnet per sistemi HVAC
e sistemi d’illuminazione
• Porta Ethernet per comunicazioni BACnet/IP e Modbus/ TCP
• Porta Modbus-RTU master RS485 per il collegamento dei contatori di energia Carlo Gavazzi
• Funzioni per il controllo di illuminazione, veneziane, temperatura, logica, programmazione, sequenziamento, allarmi e registrazione dei dati
• Le funzioni e i parametri possono essere monitorati e controllati tramite oggetti BACnet/IP
• Gli oggetti BACnet/IP vengono creati in automatico per tutti i punti dati Dupline® e dei contatori di energia
• Gestisce fino a 7 generatori master Dupline®
• Cartifiocato BTL
• Strumento di configurazione basato su PC facile da usare
• Dimensione: Custodia 2-DIN
• Alimentazione da 12 a 28 Vcc
Descrizione del prodotto
Come Ordinare
SB 2 WEB 24
Il controller BACnet SB2WEB24 è il cervello e l’unità centrale nel concetto integrato di Carlo Gavaz- zi per controllare sistemi HVAC e d’illuminazione in edifici intelligenti. Da un lato SB2WEB24 è in grado di gestire il sistema di controllo dell’illuminazione completo basato su sensori/attuatori Dupline® e attuatori DALI, e dall’altro può operare come gateway Dupline®-BACnet/IP permettendo così ai control- ler DCC di utilizzare i moduli I/O e dei sensori come I/O decentrati tramite oggetti BACnet. SB2WEB è anche in grado di operare come slave Modbus/TCP. SB2WEB for- nisce funzioni per il controllo di illuminazione, veneziane, temperatura, la logica, la pianificazione, il sequenzia- mento, allarmi e registrazione dei dati. Le funzioni possono essere controllate, monitora- te e i parametri operativi pos- sono essere modificati trami- te oggetti BACnet. SB2WEB24 riesce a gesti- re i punti dati da massimo
7 reti Dupline®, ciascuna gestita da un generatore di canali master Dupline® (SH2MCG24) connesso tra- mite il connettore laterale destro o mediante un col- legamento esterno RS485. E’ possibile utilizzare solo i moduli Dupline® che sup- portano il protocollo Smart Dupline®. SB2WEB24 è dotato anche di una porta RS485 per comunicare con i contatori di energia CG. Tut- ti i parametri elettrici prove- nienti dai contatori di energia sono anche disponibili come oggetti BACnet /IP. Tramite lo strumento di configura- zione basato su PC l’utente definisce quali moduli sono collegati a SB2WEB24 e SH2MCG24s e l’indirizzo SIN unico per ogni modulo Dupline® viene inserito. Suc- cessivamente lo strumento di configurazione consente di configurare automaticamente tutti i moduli Dupline® colle- gati tramite il bus e di creare i relativi oggetti BACnet.
Smart Building
2 Moduli DIN Modulo CPU Alimentazione
Selezione del Modello
Custodia Montaggio Alimentazione da 15 a 24 VCC ±20%
2 DIN Guida DIN SB2WEB24
Le specifiche sono soggette a modifica senza preavviso (10.02.2015) 1
