SB2WEB24 CARLO GAVAZZI Controlador BACnet para sistemas HVAC y de iluminación

Smart Dupline®

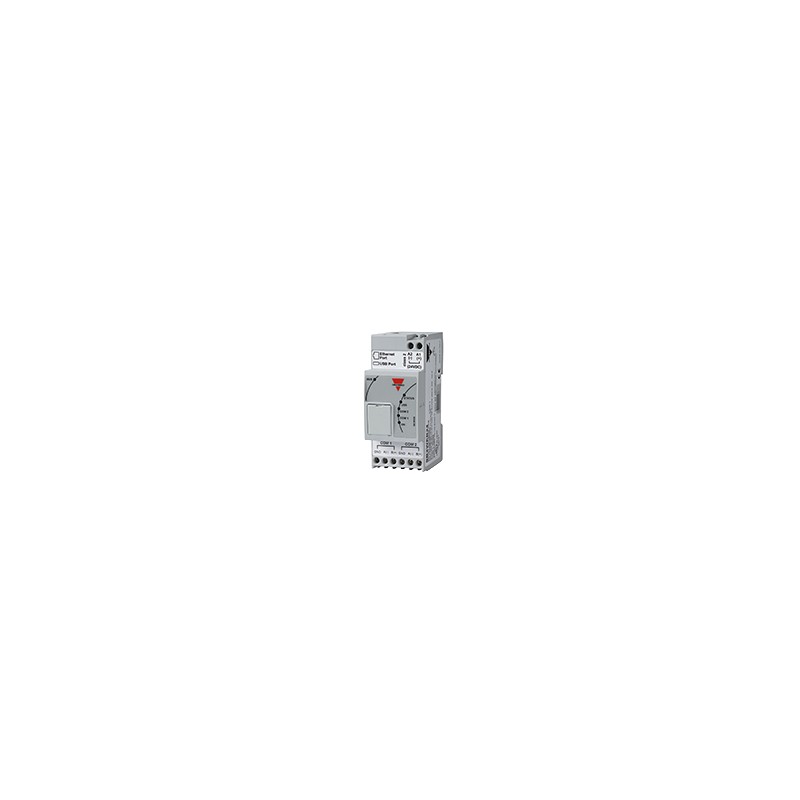

Gateway BACnet SBWEB Modelo SB2WEB24
• Controlador BACnet para sistemas HVAC
y de iluminación
• Puerto Ethernet para la comunicación BACnet/IP y
Modbus/TPC
• Puerto RS485 maestro Modbus-RTU para la conexión de medidores de energía de Carlo Gavazzi
• Funciones para el control de la iluminación, persianas, temperatura, lógicas, programación, secuencias, alarmas y registro de datos
• Las funciones y los parámetros se pueden supervisar y controlar a través de objetos BACnet/IP
• Se crean de forma automática objetos BACnet/IP para todos los puntos de datos de Dupline® y de los medidores de energía
• Gestiona hasta 7 generadores maestros Dupline®
• BTL certificada
• Herramienta de configuración de uso sencillo basada en PC
• Dimensiones: 2 módulos DIN
• Alimentación de 12 a 28 V CC
Descripción del producto
Código de pedido SB 2 WEB 24
El controlador BACnet pro- gramable SB2WEB24 es el cerebro y la unidad central dentro del concepto inte- grado de Carlo Gavazzi para el control de la iluminación y climatización en aplica- ciones de domótica. Por un lado, el SB2WEB24 es capaz de gestionar todo el sistema de control de la ilu- minación basándose en sen- sores/actuadores Dupline® y actuadores DALI y, por otro lado, puede funcionar como gateway Dupline® – BACnet/ IP de forma que los contro- ladores DDC puedan utilizar los sensores y módulos de E/S Dupline® a modo de E/S descentralizados a través de los objetos BACnet. Además, el SB2WEB es capaz de fun- cionar como esclavo Mod- bus/TCP. El SB2WEB ofrece funciones para el control de la iluminación, persianas, temperatura, lógicas, progra- mación, secuencias, alarmas y registro de datos. Las fun- ciones se pueden controlar y supervisar y los parámetros de funcionamiento se pue- den modificar a través de los objetos BACnet.
El SB2WEB24 es capaz de gestionar puntos de datos desde hasta 7 redes Dupli- ne®, cada una accionada por un generador de canales maestro Dupline® (SH2M- CG24) conectado a través del conector lateral dere- cho o a través de un vín- culo externo RS485. Solo es posible utilizar módu- los Dupline® compatibles con el protocolo Smart Dupline®. El SB2WEB24 también está equipado con un puerto RS485 para la comunicación con medido- res de energía CG. Todos los parámetros eléctricos de los medidores de energía están disponibles también a modo de objetos BACnet/ IP. A través de la herramien- ta de configuración basada en PC, el usuario define los módulos que deben conec- tarse al SB2WEB24 y al SH2MCG24s, y se introduce la dirección SIN única para cada módulo Dupline®. A continuación, la herramien- ta de configuración confi- gurará de forma automática todos los módulos Dupline® conectados a través del bus, y creará los objetos BACnet correspondientes.
Smart Building
Caja de 2 módulos DIN Módulo CPU Alimentación
Selección del modelo
Caja Montaje Alimentación
2 módulos DIN A carril DIN de 15 a 24 V CC ± 20%
Especificaciones sujetas a cambios sin previo aviso (10.02.2015) 1
