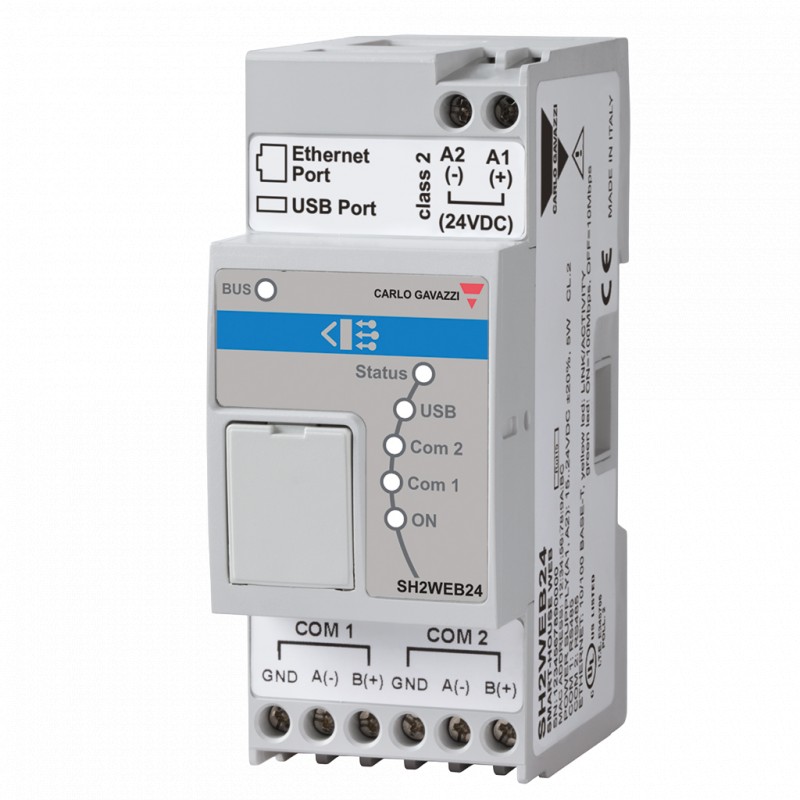

smart-house-Controller
Zentralmodul
Typ SH2WEB24
• Per Software konfigurierbare Heimautomati- sierungsfunktionen und Aufzeichnung von Energiedaten
• Micro-PC mit Webserver
• Embedded-Linux-Betriebssystem
• Zwei RS-485-Kommunikationsanschlüsse (Modbus)
• Ein Ethernet-Anschluss
• Zwei Multifunktions-USB-2.0-Anschlüsse
• Versorgungsspannung 12 bis 28 VDC
• Abmessungen: 2 DIN-Module
• Schutzart (Front): IP40
• Alle Daten in .XLSX- und .CSV-Format exportierbar, das mit Excel und anderen Tabellenkalkulationspro- grammen kompatibel ist
• Interne Speicherung der Daten über einen Zeitraum von bis zu 30 Jahren auf integriertem 4-GB-Speicher
• Optionale automatische Datensicherung auf microSD- oder microSDHC-Karte (nicht im Lieferumfang enthalten)
• Master-Webcontroller für smart-house-Installationen
• Echtzeituhr
• Verbindung mit dem SH2MCG24 und dem SH2WBU24 über internen Bus
Bestellschlüssel
smart-house
Gehäusebreite 2 DIN-Module Prozessormodul Stromversorgung
SH 2 WEB 24
Produktbeschreibung
Der SH2WEB24 ist ein pro- grammierbares, integriertes Modul, das speziell für Hei- mautomatisierungsanwen- dungen entwickelt wurde. Der Controller ist mit speziel- len Funktionen für die Heim- automatisierung ausgestat- tet, zum Beispiel Beleuch- tungssteuerung, Tempera- turregelung, Rollladensteue- rung, Alarmüberwachung, Energiemessung usw. Er beinhaltet intelligente Funk- tionen wie eine Sequenz- steuerung, welche die auto- matische Ausführung einer Reihe von Vorgängen ermöglicht, und einen Anwe- senheitssimulationsmodus, welcher die Beleuchtung und Rollläden steuert, während der Besitzer abwesend ist. Die Steuerung basiert dabei auf dem tatsächlichen Ver- halten der realen Bewohner. Zusätzlich verfügt der Con- troller über einen Webserver und Funktionen zur Auf- zeichnung von Daten.
Zum Anschluss an die smart-house-Slave-Module muss der SH2MCG24 oder der SH2WBU24 eingesetzt werden (siehe Projektzeich- nung).
Konfigurationssoftware
(Bezeichnung einfügen)
Der SH2WEB24 ist stan- dardmäßig ohne intelligente Ein- und Ausgangsfunktio- nen für den Betrieb von Modulen am smart-house- Bus konfiguriert. Zur Einrich- tung der intelligenten Funk- tionen muss der SH2WEB24 mithilfe der smart-house- Konfigurationssoftware für Windows konfiguriert wer- den. Diese Software ist kostenlos und auf der SD- Karte enthalten, die zusam- men mit dem SH2WEB24 geliefert wird. Die Software stellt die vollständige Doku- mentation der smart-house- Installation sicher. Dazu wird zunächst eine logische Übersicht des Hauses
erstellt. Anschließend kön- nen in jedem Raum die s m a r t - h o u s e - E / A - M o d u l e platziert werden, die für die gewünschten Funktionen benötigt werden. Um diesen Vorgang zu vereinfachen, enthält die Konfigurations- software eine Datenbank aller smart-house-Produkte. Zum Abschluss werden unter Verwendung der instal- lierten Eingangs- und Aus- gangsmodule die Funktionen in allen Räumen konfiguriert. Die Übertragung der Konfi- guration vom und zum Con- troller kann entweder über den USB- oder Ethernetan- schluss oder über eine nor- male SD-Speicherkarte erfol- gen.
Aufzeichnung von Daten Der SH2WEB24 ist in der Lage, Heimautomatisie- rungsereignisse, Umweltda- ten, die von smart-house- Sensoren übermittelt werden (Temperatur, Beleuchtungs-
stärke usw.), und elektrische Messwerte aufzuzeichnen (Energie, Leistung, Strom, Spannung), die von Energie- messgeräten und smart- house-Modulen mit Energie- messfunktionen erfasst wer- den.
Sämtliche Daten stehen in Form von Diagrammen sowie als Zahlen in forma- tierten Tabellen zur Verfü- gung. Das SH2WEB24 steu- ert auch die Alarmüberwa- chung und sendet automa- tisch E-Mails, wenn eine Internetverbindung verfügbar ist. In Kombination mit dem SH2UMMF124 ist auch der SMS-Versand möglich. Alle verfügbaren Daten können in einem .XLSX- und .CSV-For- mat exportiert werden, wel- ches zur weiteren Analyse in gängigen Tabellenkalkula- tionsprogrammen importiert werden kann.
Technische Änderungen vorbehalten (20.11.13) 1
