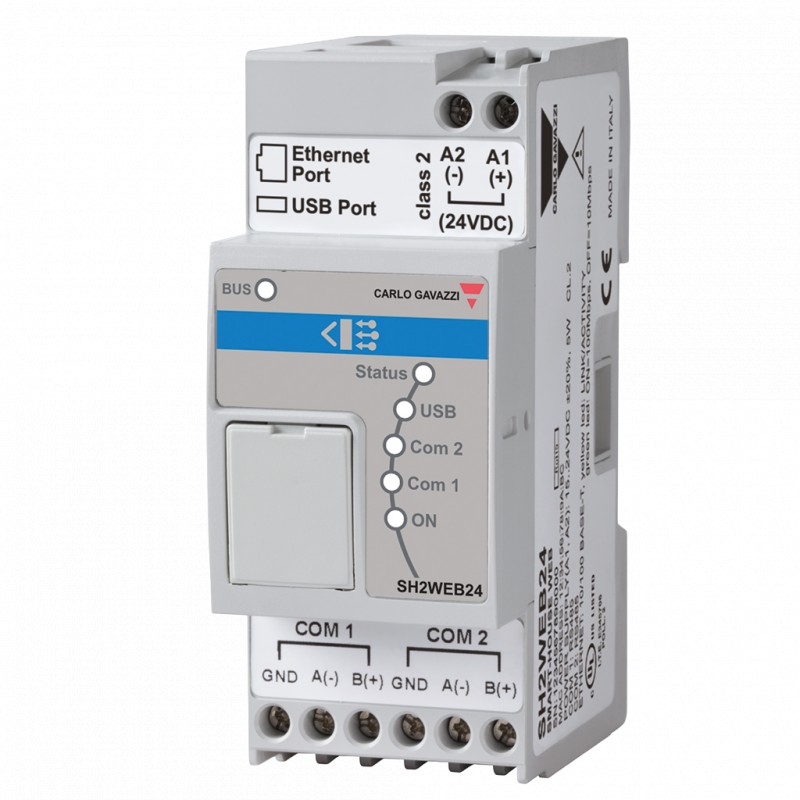

Contrôleur smart-house
Module central
Type SH2WEB24
• Fonctions domotiques et configuration par
logiciel de l'enregistrement des données d'énergie
• Micro PC avec serveur Web
• Système d'exploitation Linux embarqué
• Deux ports de communication RS485 (Modbus)
• Un port Ethernet
• Deux ports universels USB 2.0
• Alimentation 15 à 24 VCC
• Dimensions: 2 modules DIN
• Indice de protection (face avant) : IP40
• Exportation de toutes les données au format .XLSX et
.CSV compatible avec tableur Excel ou autres
• Stockage des données jusqu’à 30 ans en mémoire fla- sh interne de 4 Gb
• Sauvegarde automatique optionnelle des données sur cartes mémoires micro SD ou micro SDHC (non four- nies)
• Contrôleur maître Web pour les installations smart- house
• Horloge temps réel
• Connexion à SH2MCG24 et SH2WBU24 par bus interne
Référence
smart-house
Boitier à 2 modules DIN Module UC
Alimentation
SH 2 WEB 24
Description du produit
Le SH2WEB24 est un modu- le programmable intégré spécialement conçu pour les applications domotiques. Il inclut des fonctions dédiées à la domotique: commande de l'éclairage, régulation de la température, commande de volets roulants, surveillan- ce des alarmes, surveillance de l'énergie, etc. Découlant du comportement des occu- pants dans la vie réelle, les fonctions intelligentes com- mandent des séries d'actions automatiques et simulent l'occupation des locaux (mise sous/hors tension de l'éclairage, manœuvre des volets roulants, par exemple) quand les occupants sont absents.
Le générateur inclut des fonctions de serveur Web et d'enregistrement de don- nées.
Pour permettre la connexion
aux modules esclaves smart- house, l'utilisation du SH2MCG24 ou du SH2WBU24 est obligatoire.
Logiciel de configuration
La configuration par défaut du SH2WEB24 n'inclut pas les fonctions intelligentes d'entrée / sortie pour exploi- ter les modules sur le bus smart-house. Pour configurer les fonctions intelligentes, il faut paramétrer le SH2WEB24 au moyen du logiciel de configuration smart-house sous Windows. Ce logiciel gratuit est sur la carte SD qui accompagne le SH2WEB24 à la livraison.
Le logiciel contient la docu- mentation permettant l'instal- lation complète du système smart-house. Il permet de créer une vue logique d'une maison et d'installer dans chaque pièce les modules
d'entrées sorties smart-hou- se nécessaires à l'exécution des fonctions requises.
Pour simplifier l'opération, le logiciel de configuration inclut une base de données de tous les produits smart- house. Enfin, les modules d'entrée / sortie installés ser- vent à configurer les fonc- tions dans chacune des pièces. Le port USB/Ethernet ou encore une carte mémoire SD standard permettent de transférer une configuration depuis/vers le générateur maître.
Enregistrement des données
Le SH2WEB24 permet d'en- registrer les données des événements “domotiques”, les variables d'environne- ment lues par les capteurs smart-house (température, intensité d'éclairage, ...) ainsi
que les variables électriques collectées par les compteurs d'énergie et les modules smart-house intégrant l’op- tion de mesure de l'énergie (énergie, puissance, courant, tension).
Toutes les données sont dis- ponibles sous forme de courbes et de chiffres en tableaux formatés. SH2WEB24 exécute le contrôle des alarmes, gère automatiquement les e-mails si une connexion Internet est disponible et les SMS lors- qu'on le combine avec le SH2UMMF124. Toutes les données disponibles sont exportables au format .XLSX et .CSV pour analyse ulté- rieure par importation dans des tableurs standard.
Sélection de modèle
Boîtier Montage Alimentation : 15 à 24 VCC ± 20%
2 modules DIN Rail DIN SH2WEB24
Les caractéristiques peuvent être modifiées sans préavis (27.11.13) 1
