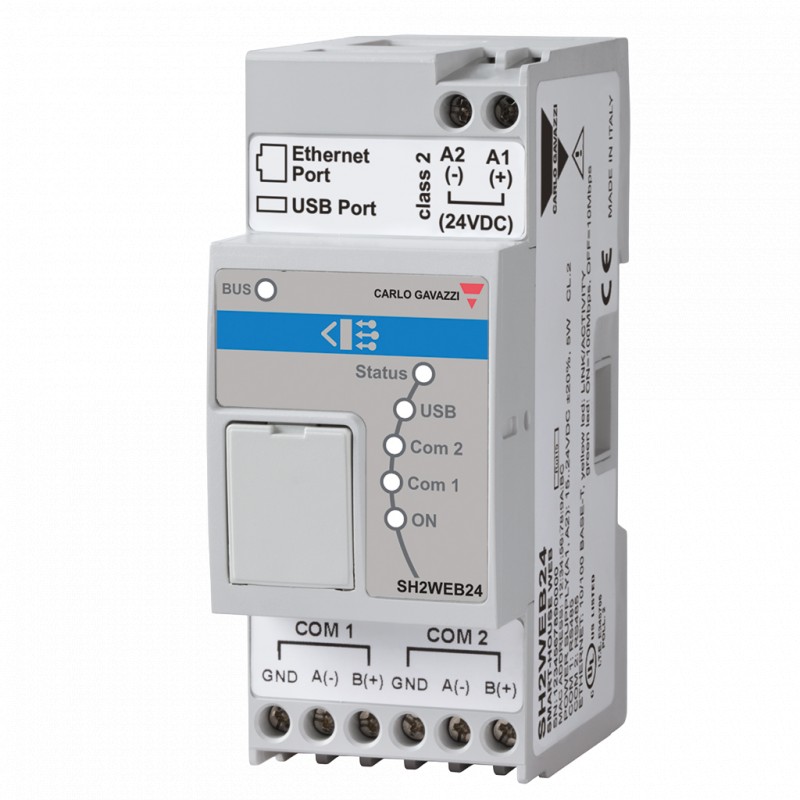

SH2WEB24 CARLO GAVAZZI Controlador/Registrador, Unidad central

Smart Dupline®
Controlador/Registrador, Unidad central
Modelo SH2WEB24
• Funciones de automatización de edificios
y registro de datos de energía configurables con soft- ware
• Micro-PC con servidor web
• Sistema operativo embebido Linux
• Dos puertos de comunicación RS485 (Modbus)
• Un puerto Ethernet
• Dos puertos USB 2.0 polivalentes
• Alimentación de 12 a 28 V CC
• Dimensiones: 2 módulos DIN
• Grado de protección (parte frontal): IP40
• Todas las exportaciones de datos en formato .XLSX y
.CSV compatible con Excel u otras hojas de cálculo
• Almacenamiento interno de datos hasta 30 años en una memoria de 4 GB
• Realización de copias de seguridad automática opcio- nal en memorias SD o micro SDHC (no suministradas)
• Controlador web maestro para instalaciones de auto- matización de edificios
• Reloj en tiempo real
• Conexión a SH2MCG24 y SH2WBU24 a través de bus interno
Código de pedido SH 2 WEB 24
smart-house
Caja 2 módulos DIN Módulo CPU Alimentación
Descripción del producto
El SH2WEB24 es una uni- dad integrada programable diseñada de forma específi- ca para aplicaciones de automatización de edificios. El controlador incorpora fun- ciones específicas para la automatización de edificios, como control de las luces, control de la temperatura, control de persianas enrolla- bles, supervisión de alar- mas, supervisión de la ener- gía, etc. Incluye funciones inteligentes como el control de secuencia, que permite realizar de forma automática diversas acciones, así como simulación de la ocupación para controlar las luces y las persianas/ventanas cuando no hay gente en la instala- ción, basándose en el com- portamiento cotidiano de los usuarios de la instalación. Incluye servidor web y fun-
ciones de registro de datos. Para conectarlo a los módu- los esclavos de automatiza- ción de edificios, es necesa- rio utilizar el SH2MCG24 o el SH2WBU24.
Software de configuración El SH2WEB24 por defecto se suministra sin configura- ción. Para configurar las funciones inteligentes, el SH2WEB24 debe progra- marse con el software de configuración SHTool para Windows. Este software es gratuito y se suministra en la tarjeta SD junto con el SH2WEB24. Este software proporciona toda la docu- mentación de la instalación smart-house. Sirve para cre- ar una vista general de la instalación, y en cada estan- cia pueden colocarse los módulos de entrada/salida
smart-house necesarios para las funciones requeri- das. A fin de simplificar esta operación, el software de configuración incluye una base de datos de todos los productos smart-house. Por último, se configuran las funciones de cada estancia, utilizando los módulos de entrada/salida instalados. Es posible transferir una confi- guración del/al controlador a través del puerto USB/ Ethernet o mediante una tar- jeta de memoria SD están- dar.
Registro de datos
El SH2WEB24 dispone de funciones de registro de datos para los eventos de automatización de edificios, para la lectura de datos meteorológicos de los sen- sores smart-house (tempe-
ratura, nivel de iluminación, etc.) y para los valores eléc- tricos (energía, potencia, corriente, tensión) recogidos de los medidores de energía y de los módulos smart- house con lectura de ener- gía.
Todos los datos están dispo- nibles en gráficos y ficheros de datos. El SH2WEB24 eje- cuta un control de alarmas, gestionando el envío auto- mático de correos electróni- cos si existe una conexión a internet y SMS en combina- ción con SH2UMMF124. Todos los datos disponibles se pueden exportar en for- mato .XLSX y .CSV, para poder ser importados en hojas de cálculo estándar para su posterior análisis.
Selección del modelo
Caja Montaje Alimentación: de 15 a 24 V CC ± 20%
2 módulos DIN Carril DIN SH2WEB24
Especificaciones sujetas a cambios sin previo aviso (27.01.14) 1
