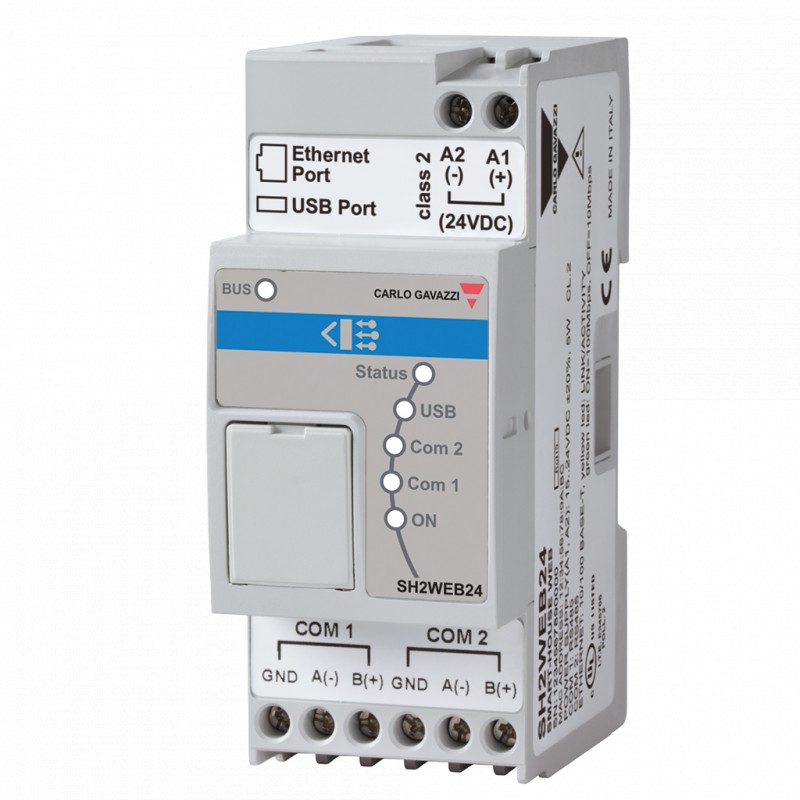

Controllore smart-house Modulo Unità Centrale Modello SH2WEB24
• Funzioni di domotica e registrazione dati energia configurabili tramite software
• Micro PC con Server Web
• Sistema operativo Linux integrato
• Due porte di comunicazione RS485 (Modbus)
• Una porta Ethernet
• Due porte USB 2,0 multifunzione
• Alimentazione da 12 a 28 VCC
• Dimensioni: 2 moduli DIN
• Grado di protezione (frontale): IP40
• Tutti i dati vengono esportati su formato .XLSX and
.CSV compatibile con Excel o altri fogli di calcolo
• Registrazione dati integrata fino a 30 anni in una memoria di 4GB
• Back-up automatico dei dati (a richiesta) su memoria micro SD o micro SDHC (Secure Digital ad Alta Capa- cità) (non fornite)
• Controllore Web Master per installazioni smart-house
• Real time clock
• Collegamento a SH2MCG24 e SH2WBU24 tramite bus interno
Come ordinare
smart-house
2 Moduli DIN Modulo CPU Alimentazione
SH 2 WEB 24
Descrizione prodotto
SH2WEB24 è un’unità inte- grata programmabile pro- gettata per applicazioni di domotica. Il controllore include funzioni dedicate per l’automazione della casa come il controllo della lumi- nosità, della temperatura, delle tapparelle, il monito- raggio degli allarmi, dell’e- nergia, ecc.
Include inoltre funzioni “intelligenti” come il control- lo di sequenza che attiva l’automatismo di una serie di azioni e simula l’occupazio- ne per controllare le luci e le tapparelle mentre il proprie- tario è assente, basandosi sul comportamento reale degli inquilini.
Le funzioni di Server Web e registrazione dati sono incluse.
E’ necessario usare il
SH2MCG24 o il SH2WBU24 per il collegamento ai moduli slave di smart-house.
Software di configurazione SH2WEB24 viene configura- to come default senza fun- zioni intelligenti in ingresso/ uscita per il funzionamento dei moduli sul bus smart- house. Al fine di impostare le funzioni intelligenti, SH2WEB24 deve essere configurato dal software smart-house che gira su sistema operativo Windows. Questo software è gratuito e viene fornito su scheda SD assieme al SH2WEB24. Que- sto software assicura com- pletezza di informazioni sul- l’installazione smart-house. Viene usato per creare una supervisione logica della casa e in ogni stanza è pos-
sibile posizionare i moduli smart-house I/O necessari per le funzioni richieste.
Per semplificare questa ope- razione, il software di confi- gurazione include un data- base di tutti i prodotti smart- house. Infine, le funzioni in ciascuna stanza sono confi- gurate usando i moduli di ingresso/uscita installati.
Una configurazione può essere trasferita verso/dal controllore sia attraverso USB/Ethernet che attraverso una scheda di memoria standard SD.
Registrazione dati SH2WEB24 ha la possibilità di registrare dati per eventi di domotica, dati ambientali rilevati da sensori smart- house (temperatura, livello di luminosità,...) e variabili elet-
triche (energia, potenza, cor- rente, tensione) misurati da contatori di energia e moduli smart-house con lettura del- l’energia.
Tutti i dati sono disponibili sia come grafici che come numeri in tabelle.
SH2WEB24 esegue il con- trollo degli allarmi, gestendo anche l’invio automatico di emails in presenza di un colle- gamento internet, e l’invio di sms quando usato con SH2UMMF124.
Tutti i dati disponibili posso- no essere esportati in forma- to .XLSX and .CSV per poter essere analizzati tramite fogli di calcolo standard per ulteriori analisi.
Selezione del modello
Scatola Montaggio Alimentazione da 15 a 24 VCC ±20%
2 DIN DIN-rail SH2WEB24
Specifiche soggette a variazioni senza preavviso. Le foto sono solo indicative. 19.11.13 1
