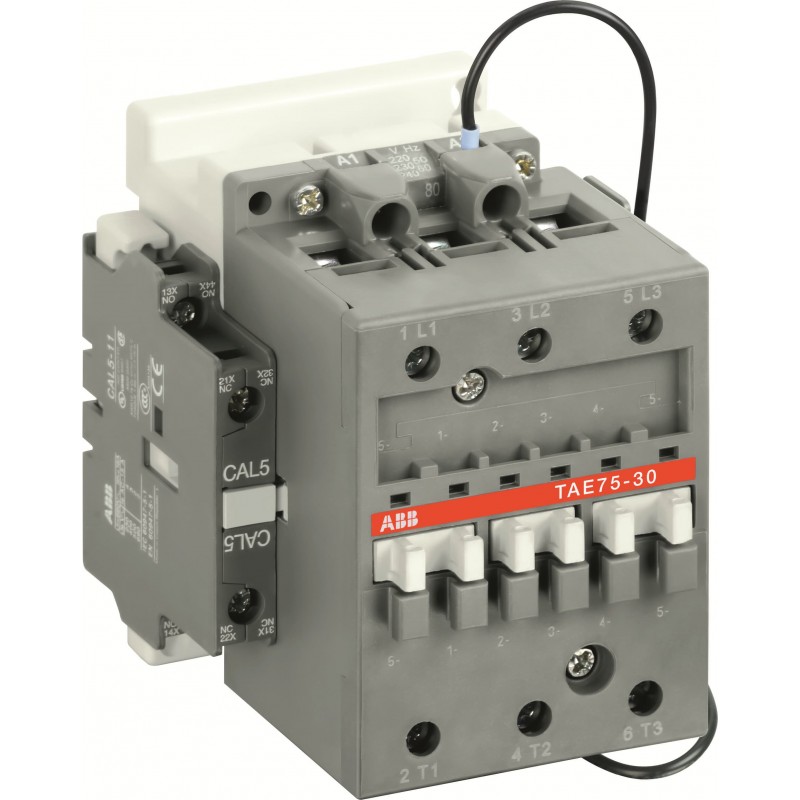

1SBL419061R6211 ABB TAE75-30011 FORTSETZUNG3P 75A BOB. DUAL 77-143V

1SBL419061R6211

ABB

TAE75-30011 FORTSETZUNG3P 75A BOB. DUAL 77-143V

TAE75-30-11 Schütz 77-143V DC mit Bahnzulassung

Mehr Infos


Ersatzteile Netzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SNC001003C0202
Montage- und BetriebsanleitungFPTC407700P0003
Abmessungen
Breite (Netto-Abmessung)94 mm
Tiefe (Netto-Abmessung)108 mm
Höhe (Netto-Abmessung)110 mm
Nettogewicht1.24 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole3P
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 1000 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 125 A
(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 125 A
(690 V, 55 °C) 105 A
(690 V, 70 °C) 85 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 72 A
(440 V, 55 °C) 70 A
(500 V, 55 °C) 65 A
(690 V, 55 °C) 46 A
(1000 V, 55 °C) 28 A
(380/400 V, 55 °C) 75 A
(220/230/240 V, 55 °C) 75
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.3 / 75 W
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(1000 V) 37 kW
(380/400 V) 37 kW
(220/230/240 V) 22 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungHilfsstromkreis - Sicherungstyp gG 10 A
Vorsicherung Typ gG 160 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 650 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 135 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 250 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 370 A
(für 0,1 s) 140 A
(für 1 s) 100 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 1300 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 630 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 1000 V
gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Minimales Schaltvermögen17 / 5 VLT4K
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 77 ... 143 V
Leistungsaufnahme der SpuleHaltewert DC (Umin / Umax) 1.7 W
Haltewert DC (Umin / Umax) 1.7 / 6.5 W
Anzugswert bei max. Bemessungssteuerspannung DC 450 W
Anzugswert DC (Umin / Umax) 120 / 250 W
Verlustleistungbei Bemessungsbedingungen pro Pol 7 W
6 A pro Pol 0.1 W
bei Bemessungsbedingungen AC-1 pro Pol 7 W
bei Bemessungsbedingungen AC-3 pro Pol 2 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 8 ... 18 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 5 ... 15 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 10 ... 27 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 30 ... 30 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH75-25 (75 x 25 mm Montageschiene) gemäß IEC 60715
Schraubmontage (nicht enthalten)2 x M6 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Kabelschuh 6 ... 16 mm²
starre Leitung 6 ... 25 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Kabelschuh 0.75 ... 2.5 mm²
starre Leitung 1 ... 4 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
Anschlussklemmen (im Lieferzustand offen) HauptkontakteKabelklemme (13 x 10 mm), M 6 Pozidriv 2
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 105 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 25 hp
(220 ... 240 V AC dreiphasig) 30 hp
(440 ... 480 V AC dreiphasig) 60 hp
(550 ... 600 V AC dreiphasig) 75 hp
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 55 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 55 °C
(in Schütznähe ohne thermisches Überlastrelais (Ucmin - Ucmax) nach IEC 60077) -40 ... +70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60068-2-30 und 60068-2-11 - UTE C 63-100 Spezifikation II
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Zertifikate und Deklarationen
ASEFA ZertifikatASEFA_15301
CB ZertifikatCB_CN45323
CCC ZertifikatCCC_2018010304129269
CQC ZertifikatCQC2018010304129269
Konformitätserklärung - CCC2020980304001621
Konformitätserklärung - CE1SBD250806U1000
Konformitätserklärung - UKCA1SBD250823U1000
GOST ZertifikatGOST_POCCFRME77B07175
LOVAG ZertifikatLOVAG_FR01031-FR04003
UL ZertifikatUL_20120830-E312527-10-1
UL ZulassungUL_E312527
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1140 mm
Länge Verpackungseinheit 1146 mm
Höhe Verpackungseinheit 196 mm
Bruttogewicht Verpackungseinheit 11.24 kg
EAN Verpackungseinheit 13471522114365
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
