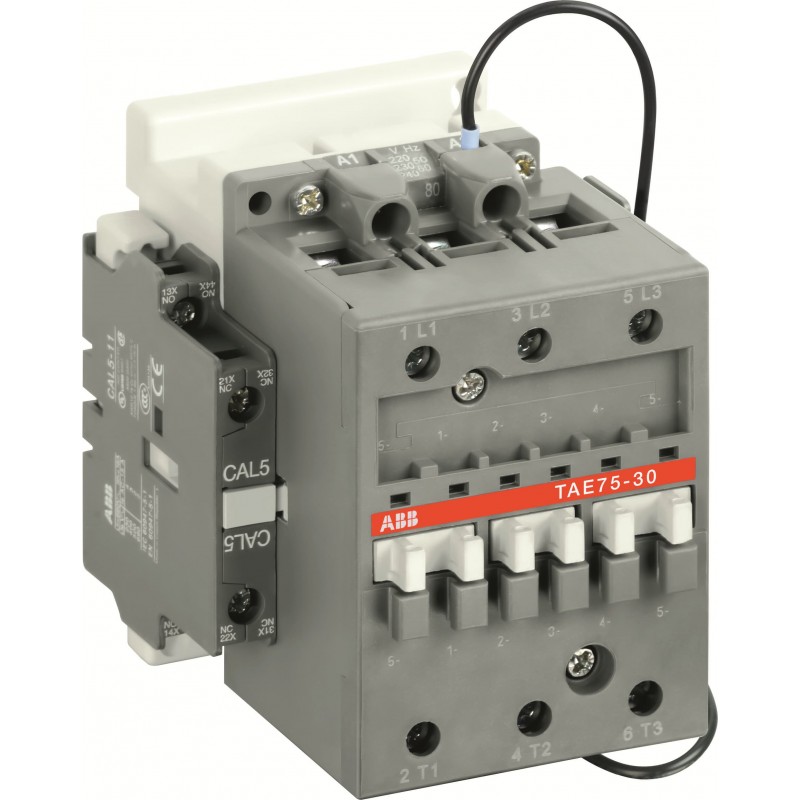

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOBLE 77-143V
1SBL419061R6211
ABB
TAE75-30011 CONT.3P 75A BOB. DOBLE 77-143V
TAE75-30-11 77-143V DC Contactor
Recambios Interruptores de potencia ABB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SNC001003C0202 |
| Instrucciones y manuales | FPTC407700P0003 |
| Dimensiones | |
| Ancho del product | 94 mm |
| Largo del product | 108 mm |
| Alto del producto | 110 mm |
| Peso del product | 1.24 kg |
| Técnica | |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Número de polos | 3P |
| Tensión nominal de operación | Auxiliary Circuit 690 V |
| Main Circuit 1000 V | |
| Frecuencia nominal (f) | Auxiliary Circuit 50 / 60 Hz |
| Main Circuit 50 / 60 Hz | |
| Corriente térmica convencional de aire libre (Ith) | según IEC 60947-4-1, contactores abiertos θ = 40 °C 125 A |
| según IEC 60947-5-1, Θ = 40 °C 16 A | |
| Corriente nominal de funcionamiento AC-1 (Ie) | (690 V) 40 °C 125 A |
| (690 V) 55 °C 105 A | |
| (690 V) 70 °C 85 A | |
| Corriente nominal de funcionamiento AC-3 (Ie) | (415 V) 55 °C 72 A |
| (440 V) 55 °C 70 A | |
| (500 V) 55 °C 65 A | |
| (690 V) 55 °C 46 A | |
| (1000 V) 55 °C 28 A | |
| (380 / 400 V) 55 °C 75 A | |
| (220 / 230 / 240 V) 55 °C 75 | |
| Corriente nominal de funcionamiento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.3 / 75 W | |
| Potencia operativa nominal AC-3 (Pe) | (415 V) 40 kW |
| (440 V) 40 kW | |
| (500 V) 45 kW | |
| (690 V) 40 kW | |
| (1000 V) 37 kW | |
| (380 / 400 V) 37 kW | |
| (220 / 230 / 240 V) 22 kW | |
| Capacidad de rotura nominal AC-3 | 8 x Ie AC-3 |
| Capacidad nominal de fabricación AC-3 | 10 x Ie AC-3 |
| Dispositivos de protección contra cortocircuitos | Auxiliary Circuit - gG Type Fuses 10 A |
| gG Type Fuses 160 A | |
| Corriente nominal de corta duración Tensión baja (Icw) | a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 10 s 650 A |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 15 min 135 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío 1 min 250 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 1 s 1000 A | |
| a 40 °C de temperatura ambiente, en aire libre, desde un estado frío de 30 s 370 A | |
| durante 0,1 s 140 A | |
| durante 1 s 100 A | |
| Capacidad de rotura máxima | cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 1300 A |
| cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 630 A | |
| Tensión nominal de aislamiento (Ui) | según IEC 60947-4-1 1000 V |
| según IEC 60947-5-1 690 V | |
| según UL/CSA 600 V | |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Frecuencia máxima de conmutación eléctrica | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Durabilidad mecánica | 5 million |
| Frecuencia máxima de conmutación mecánica | 3600 cycles per hour |
| Capacidad mínima de conmutación | 17 / 5 VLT4K |
| Tensión nominal del circuito de control (Uc) | Operación de CC 77 ... 143 V |
| Consumo de la bobina | Mantenimiento de CC (Umin / Umax) 1.7 W |
| Mantenimiento de CC (Umin / Umax) 1.7 / 6.5 W | |
| Pull-in a la tensión nominal máxima del circuito de control CC 450 W | |
| Pull-in DC (Umin / Umax) 120 / 250 W | |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 7 W |
| a 6 A por poste 0.1 W | |
| en condiciones nominales de operación AC-1 por polo 7 W | |
| en condiciones nominales de operación AC-3 por polo 2 W | |
| Tiempo de funcionamiento | Entre la desenergización de la bobina y el cierre del contacto NC 8 ... 18 ms |
| Entre la desenergización de la bobina y la abertura sin contacto 5 ... 15 ms | |
| Entre la energización de la bobina y la apertura del contacto NC 10 ... 27 ms | |
| Entre la energización de la bobina y el cierre sin contacto 30 ... 30 ms | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH75-25 (riel de montaje de 75 x 25 mm) según IEC 60715 | |
| Montaje mediante tornillos (no suministrados) | 2 x M6 Screws Placed Diagonally |
| Capacidad de conexión del circuito principal | Flexible con extremo de cable 6 ... 16 mm² |
| Cable rígido 6 ... 25 mm² | |
| Capacidad de conexión del circuito auxiliar | Flexible con extremo de cable 0.75 ... 2.5 mm² |
| Cable rígido 1 ... 4 mm² | |
| Grado de protección | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 | |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de conexión (suministrados en posición abierta) Polos principales | M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector |
| Tipo de terminal | Terminales de tornillo |
| Nombre del producto | Block Contactor |
| Técnica UL/CSA | |
| Clasificación de uso general UL/CSA | (600 V AC) 105 A |
| Potencia nominal UL/CSA | (200 ... 208 V AC) Three Phase 25 hp |
| (220 ... 240 V AC) Three Phase 30 hp | |
| (440 ... 480 V AC) Three Phase 60 hp | |
| (550 ... 600 V AC) Three Phase 75 hp | |
| Ambiente | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 55 °C | |
| Close to Contactor without Thermal O/L Relay (Ucmin-Ucmax) according to IEC 60077 -40 ... +70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Resistencia climática | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 3000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2021-006202 |
| Información sobre RoHS | 2CMT2021-006277 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| ABB EcoSolutions | |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ASEFA | ASEFA_15301 |
| Certificado CB | CB_CN45323 |
| Certificado CCC | CCC_2018010304129269 |
| Certificado CQC | CQC2018010304129269 |
| Declaración de conformidad - CCC | 2020980304001621 |
| Declaración de conformidad - CE | 1SBD250806U1000 |
| Declaración de conformidad - UKCA | 1SBD250823U1000 |
| Certificado GOST | GOST_POCCFRME77B07175 |
| Certificado LOVAG | LOVAG_FR01031-FR04003 |
| Certificado UL | UL_20120830-E312527-10-1 |
| Tarjeta de listado UL | UL_E312527 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 140 mm |
| Embalaje Nivel 1 Largo | 146 mm |
| Embalaje Nivel 1 Alto | 96 mm |
| Embalaje Nivel 1 Peso | 1.24 kg |
| Embalaje Nivel 1 EAN | 3471522114365 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| Clase electrónica | V11.0 : 27371003 |
| UNSPSC | 39121529 |
