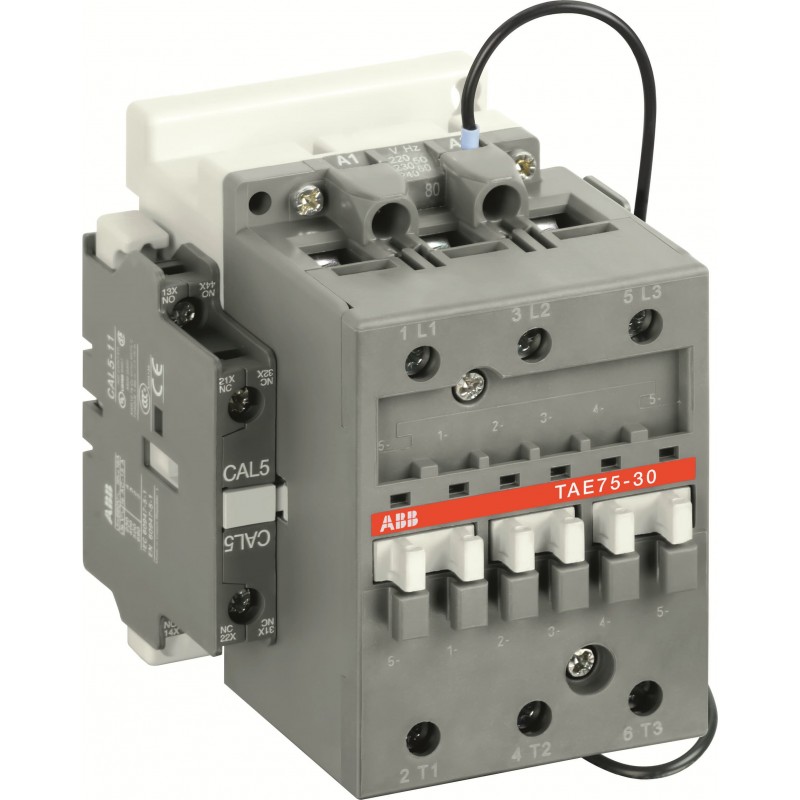

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DUPLO 77-143V Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DUPLO 77-143V

1SBL419061R6211

ABB

TAE75-30011 CONT.3P 75A BOB. DUPLO 77-143V

TAE75-30-11 77-143V DC Contactor

Mais detalhes


Peças sobressalentes para disjuntores

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85364900
Popular Downloads
Ficha de dados, informação técnica1SNC001003C0202
Instruções e ManuaisFPTC407700P0003
Dimensions
Largura Líquida do Produto94 mm
Profundidade/Comprimento Líquidos do Produto108 mm
Altura Líquida do Produto110 mm
Peso Líquido do Produto1.24 kg
Technical
Number of Main Contacts NO3
Number of Main Contacts NC0
Number of Auxiliary Contacts NO1
Number of Auxiliary Contacts NC1
Número de polos3P
Tensão operacional nominalAuxiliary Circuit 690 V
Main Circuit 1000 V
Frequência nominal (f)Auxiliary Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
Conventional Free-air Thermal Current (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 125 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Rated Operational Current AC-1 (Ie)(690 V) 40 °C 125 A
(690 V) 55 °C 105 A
(690 V) 70 °C 85 A
Rated Operational Current AC-3 (Ie)(415 V) 55 °C 72 A
(440 V) 55 °C 70 A
(500 V) 55 °C 65 A
(690 V) 55 °C 46 A
(1000 V) 55 °C 28 A
(380 / 400 V) 55 °C 75 A
(220 / 230 / 240 V) 55 °C 75
Rated Operational Current AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Rated Operational Current DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.3 / 75 W
Rated Operational Power AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(1000 V) 37 kW
(380 / 400 V) 37 kW
(220 / 230 / 240 V) 22 kW
Rated Breaking Capacity AC-38 x Ie AC-3
Rated Making Capacity AC-310 x Ie AC-3
Dispositivos com proteção de curto-circuitoAuxiliary Circuit - gG Type Fuses 10 A
gG Type Fuses 160 A
Rated Short-time Withstand Current Low Voltage (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 135 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
for 0.1 s 140 A
for 1 s 100 A
Maximum Breaking Capacitycos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Rated Insulation Voltage (Ui)acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Rated Impulse Withstand Voltage (Uimp)8 kV
Maximum Electrical Switching Frequency(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Mechanical Durability5 million
Maximum Mechanical Switching Frequency3600 cycles per hour
Minimum Switching Capacity17 / 5 VLT4K
Rated Control Circuit Voltage (Uc)DC Operation 77 ... 143 V
Coil ConsumptionHolding DC (Umin / Umax) 1.7 W
Holding DC (Umin / Umax) 1.7 / 6.5 W
Pull-in at Max. Rated Control Circuit Voltage DC 450 W
Pull-in DC (Umin / Umax) 120 / 250 W
Power Lossat Rated Operating Conditions per Pole 7 W
at 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 7 W
at Rated Operating Conditions AC-3 per Pole 2 W
Operate TimeBetween Coil De-energization and NC Contact Closing 8 ... 18 ms
Between Coil De-energization and NO Contact Opening 5 ... 15 ms
Between Coil Energization and NC Contact Opening 10 ... 27 ms
Between Coil Energization and NO Contact Closing 30 ... 30 ms
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Mounting by Screws (not supplied) 2 x M6 Screws Placed Diagonally
Connecting Capacity Main CircuitFlexible with Cable End 6 ... 16 mm²
Rigid Cable 6 ... 25 mm²
Connecting Capacity Auxiliary CircuitFlexible with Cable End 0.75 ... 2.5 mm²
Rigid Cable 1 ... 4 mm²
Grau de proteçãoacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Connecting Terminals (delivered in open position) Main PolesM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo de terminalScrew Terminals
Nome de ProdutoBlock Contactor
Technical UL/CSA
General Use Rating UL/CSA(600 V AC) 105 A
Classificação de potência UL/CSA(200 ... 208 V AC) Three Phase 25 hp
(220 ... 240 V AC) Three Phase 30 hp
(440 ... 480 V AC) Three Phase 60 hp
(550 ... 600 V AC) Three Phase 75 hp
Environmental
Temperatura do ar ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 55 °C
Close to Contactor without Thermal O/L Relay (Ucmin-Ucmax) according to IEC 60077 -40 ... +70 °C
Close to Contactor for Storage -60 ... +80 °C
Climatic Withstandaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitude de operação máxima permissívelWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informação RoHS2CMT2021-006277
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
ABB EcoSolutions
Certificates and Declarations
ASEFA CertificateASEFA_15301
CB CertificateCB_CN45323
CCC CertificateCCC_2018010304129269
CQC CertificateCQC2018010304129269
Declaration of Conformity - CCC2020980304001621
Declaração de conformidade -CE1SBD250806U1000
Declaration of Conformity - UKCA1SBD250823U1000
Certificado GOSTGOST_POCCFRME77B07175
LOVAG CertificateLOVAG_FR01031-FR04003
Certificado ULUL_20120830-E312527-10-1
UL Listing CardUL_E312527
Container Information
Unidades de embalagem Nível 11 piece
Largura da embalagem Nível 1140 mm
Profundidade/Comprimento da embalagem Nível 1146 mm
Altura da embalagem Nível 196 mm
Peso bruto da embalagem Nível 11.24 kg
Nível de Embalagem 1 EAN3471522114365
External Classifications and Standards
Código de classificação do objetoQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
