> ABB>Ricambi Interruttori potenza>1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOPPIO 77-143V
Prodotto precedente Prodotto successivo

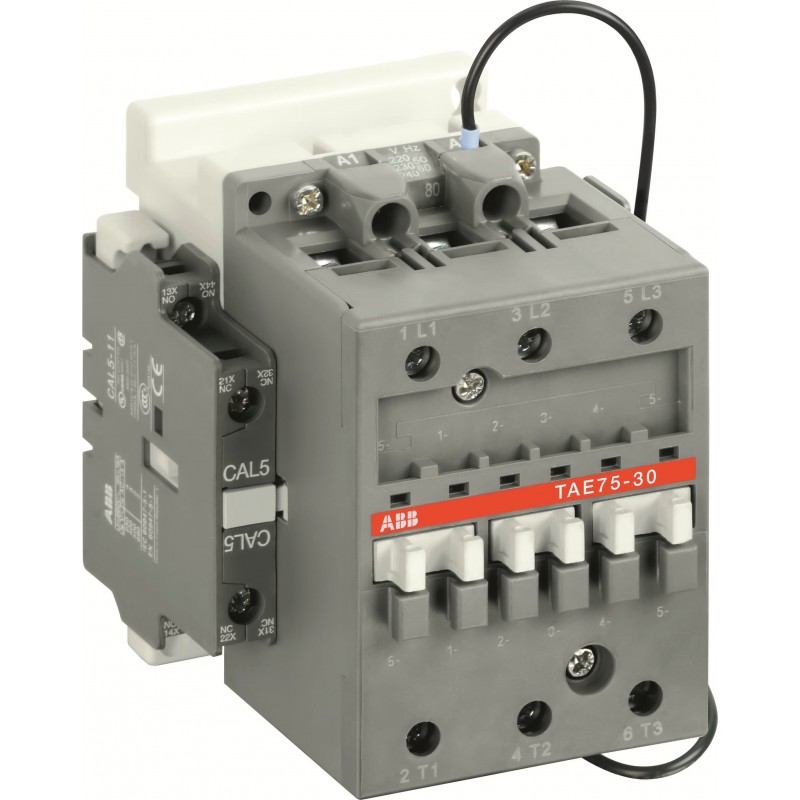

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOPPIO 77-143V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOPPIO 77-143V

1SBL419061R6211

ABB

TAE75-30011 CONT.3P 75A BOB. DOPPIO 77-143V

TAE75-30-11 77-143V DC Contactor

Maggiori dettagli


Ricambi Interruttori potenza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SNC001003C0202
Istruzioni e manualiFPTC407700P0003
Dimensioni
Larghezza prodotto94 mm
Profondità prodotto108 mm
Altezza prodotto110 mm
Peso netto prodotto1.24 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA1
Numero di contatti ausiliari NC1
Numero di poli3P
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 1000 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 125 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 125 A
(690 V) 55 °C 105 A
(690 V) 70 °C 85 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 72 A
(440 V) 55 °C 70 A
(500 V) 55 °C 65 A
(690 V) 55 °C 46 A
(1000 V) 55 °C 28 A
(380 / 400 V) 55 °C 75 A
(220 / 230 / 240 V) 55 °C 75
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.3 / 75 W
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(1000 V) 37 kW
(380 / 400 V) 37 kW
(220 / 230 / 240 V) 22 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie AC-3
Dispositivi di protezione da cortocircuitoCircuito Ausiliare - Fusibili Tipo gG 10 A
Fusibili Tipo gG 160 A
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 135 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
for 0.1 s 140 A
per 1 s 100 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)8 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-2 / AC-4 150 cicli orari
AC-3 300 cicli orari
Durata meccanica5 milione
Massima frequenza di commutazione meccanica3600 cicli orari
Capacità di commutazione minima17 / 5 VLT4K
Tensione nominale circuito di controllo (Uc)Funzionamento in DC 77 ... 143 V
Consumo bobinaRitenuta DC (Umin / Umax) 1.7 W
Ritenuta DC (Umin / Umax) 1.7 / 6.5 W
Attrazione a Max. Valore Nominale del Circuito di Controllo DC 450 W
Attrazione DC (Umin / Umax) 120 / 250 W
Perdita di potenzaa Condizioni Operative Nominali per Polo 7 W
at 6 A per Pole 0.1 W
a Condizioni Operative Nominali AC-1 per Polo 7 W
a Condizioni Operative Nominali AC-3 per Polo 2 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 8 ... 18 ms
Between Coil De-energization and NO Contact Opening 5 ... 15 ms
Between Coil Energization and NC Contact Opening 10 ... 27 ms
Between Coil Energization and NO Contact Closing 30 ... 30 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montaggio con viti (non in dotazione)2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Cable End 6 ... 16 mm²
Rigid Cable 6 ... 25 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Cable End 0.75 ... 2.5 mm²
Rigid Cable 1 ... 4 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Connessione terminali (consegnati in posizione aperta) Poli principaliM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Potenza nominale di impiego UL/CSA(600 V AC) 105 A
Portata UL/CSA(200 ... 208 V AC) Tre Fasi 25 hp
(220 ... 240 V AC) Tre Fasi 30 hp
(440 ... 480 V AC) Tre Fasi 60 hp
(550 ... 600 V AC) Tre Fasi 75 hp
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 55 °C
Close to Contactor without Thermal O/L Relay (Ucmin-Ucmax) according to IEC 60077 -40 ... +70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistenza climaticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato ASEFAASEFA_15301
Certificato CBCB_CN45323
Certificato CCCCCC_2018010304129269
Certificato CQCCQC2018010304129269
Declaration of Conformity - CCC2020980304001621
Dichiarazione di conformità - CE1SBD250806U1000
Declaration of Conformity - UKCA1SBD250823U1000
Certificato GOSTGOST_POCCFRME77B07175
Certificato LOVAGLOVAG_FR01031-FR04003
Certificato ULUL_20120830-E312527-10-1
Scheda elenco ULUL_E312527
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1140 mm
Profondità imballo livello 1146 mm
Altezza imballo livello 196 mm
Peso lordo imballo livello 11.24 kg
EAN imballo livello 13471522114365
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
