> ABB>Pièces de rechange commutateurs de puissance>1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOUBLE 77-143V
Produit précédent Produit suivant

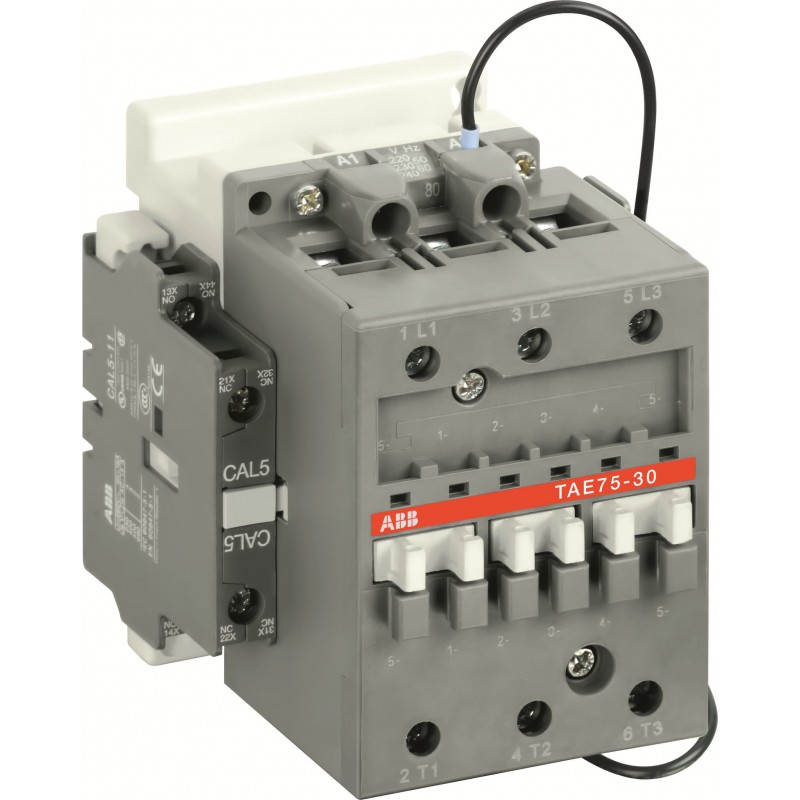

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOUBLE 77-143V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SBL419061R6211 ABB TAE75-30011 CONT.3P 75A BOB. DOUBLE 77-143V

1SBL419061R6211

ABB

TAE75-30011 CONT.3P 75A BOB. DOUBLE 77-143V

TAE75-30-11 77-143V DC Contactor

Plus de détails


Pièces de rechange commutateurs de puissance

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85364900
Téléchargements populaires
Fiche technique, Informations techniques1SNC001003C0202
Instructions et manuelsFPTC407700P0003
Dimensions
Largeur nette du produit94 mm
Profondeur/longueur nette du produit108 mm
Hauteur nette du produit110 mm
Poids net du produit1.24 kg
Technique
Nombre de contacts principaux NON3
Nombre de contacts principaux NC0
Nombre de contacts auxiliaires NO1
Nombre de contacts auxiliaires NC1
Nombre de pôles3P
Tension nominale de fonctionnementCircuit auxiliaire 690 V
Circuit principal 1000 V
Fréquence nominale (f)Circuit auxiliaire 50 / 60 Hz
Circuit principal 50 / 60 Hz
Courant thermique conventionnel à l'air libre (Ith)acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 125 A
acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Courant de fonctionnement nominal AC-1 (Ie)(690 V) 40 °C 125 A
(690 V) 55 °C 105 A
(690 V) 70 °C 85 A
Courant de fonctionnement nominal AC-3 (Ie)(415 V) 55 °C 72 A
(440 V) 55 °C 70 A
(500 V) 55 °C 65 A
(690 V) 55 °C 46 A
(1000 V) 55 °C 28 A
(380 / 400 V) 55 °C 75 A
(220 / 230 / 240 V) 55 °C 75
Courant de fonctionnement nominal AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Courant de fonctionnement nominal DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.3 / 75 W
Puissance nominale de fonctionnement AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(1000 V) 37 kW
(380 / 400 V) 37 kW
(220 / 230 / 240 V) 22 kW
Pouvoir de coupure nominal AC-38 x Ie AC-3
Capacité nominale de production AC-310 x Ie AC-3
Dispositifs de protection contre les courts-circuitsAuxiliary Circuit - gG Type Fuses 10 A
gG Type Fuses 160 A
Courant nominal de courte durée admissible basse tension (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 135 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A
for 0.1 s 140 A
for 1 s 100 A
Capacité de coupure maximalecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A
Tension d'isolement nominale (Ui)acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
acc. to UL/CSA 600 V
Tension nominale de tenue aux impulsions (Uimp)8 kV
Fréquence de commutation électrique maximale(AC-1) 300 cycles per hour
(AC-2 / AC-4) 150 cycles per hour
(AC-3) 300 cycles per hour
Durabilité mécanique5 million
Fréquence de commutation mécanique maximale3600 cycles per hour
Capacité de commutation minimale17 / 5 VLT4K
Tension nominale du circuit de commande (Uc)Fonctionnement en courant continu 77 ... 143 V
Consommation de la bobineHolding DC (Umin / Umax) 1.7 W
Holding DC (Umin / Umax) 1.7 / 6.5 W
Pull-in at Max. Rated Control Circuit Voltage DC 450 W
Pull-in DC (Umin / Umax) 120 / 250 W
Perte de puissanceat Rated Operating Conditions per Pole 7 W
at 6 A per Pole 0.1 W
at Rated Operating Conditions AC-1 per Pole 7 W
at Rated Operating Conditions AC-3 per Pole 2 W
Temps de fonctionnementEntre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 8 ... 18 ms
Entre la mise hors tension de la bobine et l'ouverture du contact NO (normally open) 5 ... 15 ms
Entre la mise sous tension de la bobine et l'ouverture du contact NC 10 ... 27 ms
Entre la mise sous tension de la bobine et la fermeture du contact NO 30 ... 30 ms
Montage sur rail DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montage par vis (non fournies)2 x M6 Screws Placed Diagonally
Capacité de connexion du circuit principalFlexible with Cable End 6 ... 16 mm²
Rigid Cable 6 ... 25 mm²
Capacité de connexion du circuit auxiliaireFlexible with Cable End 0.75 ... 2.5 mm²
Rigid Cable 1 ... 4 mm²
Degré de protectionacc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Bornes de connexion (livrées en position ouverte) Pôles principauxM 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector
Type de terminalBornes à vis
Nom du produitBlock Contactor
Technique UL/CSA
Classification d'utilisation générale UL/CSA(600 V AC) 105 A
Puissance nominale UL/CSA(200 ... 208 V AC) Three Phase 25 hp
(220 ... 240 V AC) Three Phase 30 hp
(440 ... 480 V AC) Three Phase 60 hp
(550 ... 600 V AC) Three Phase 75 hp
Environnemental
Température de l'air ambiantClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 55 °C
Close to Contactor without Thermal O/L Relay (Ucmin-Ucmax) according to IEC 60077 -40 ... +70 °C
Close to Contactor for Storage -60 ... +80 °C
Résistance climatiqueaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Altitude maximale de fonctionnement autoriséeWithout Derating 3000 m
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH2CMT2021-006202
Informations RoHS2CMT2021-006277
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
DEEE B2C / B2BBusiness To Business
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
ABB EcoSolutions
Certificats et déclarations
Certificat ASEFAASEFA_15301
Certificat CBCB_CN45323
Certificat CCCCCC_2018010304129269
Certificat CQCCQC2018010304129269
Déclaration de conformité - CCC2020980304001621
Déclaration de conformité - CE1SBD250806U1000
Déclaration de conformité - UKCA1SBD250823U1000
Certificat GOSTGOST_POCCFRME77B07175
Certificat LOVAGLOVAG_FR01031-FR04003
Certificat ULUL_20120830-E312527-10-1
Carte de référencement ULUL_E312527
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 11 pièce
Largeur du niveau d’emballage 1140 mm
Profondeur/Longueur du niveau d’emballage 1146 mm
Hauteur du niveau d’emballage 196 mm
Poids brut du colis niveau 11.24 kg
Code EAN du niveau d’emballage 13471522114365
Classifications et normes externes
Code de classification des objetsQ
ETIM 7EC000066 - Power contactor, AC switching
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG SPARE PARTS CIRCUIT BREAKERS EN.pdf 26 Mbytes
