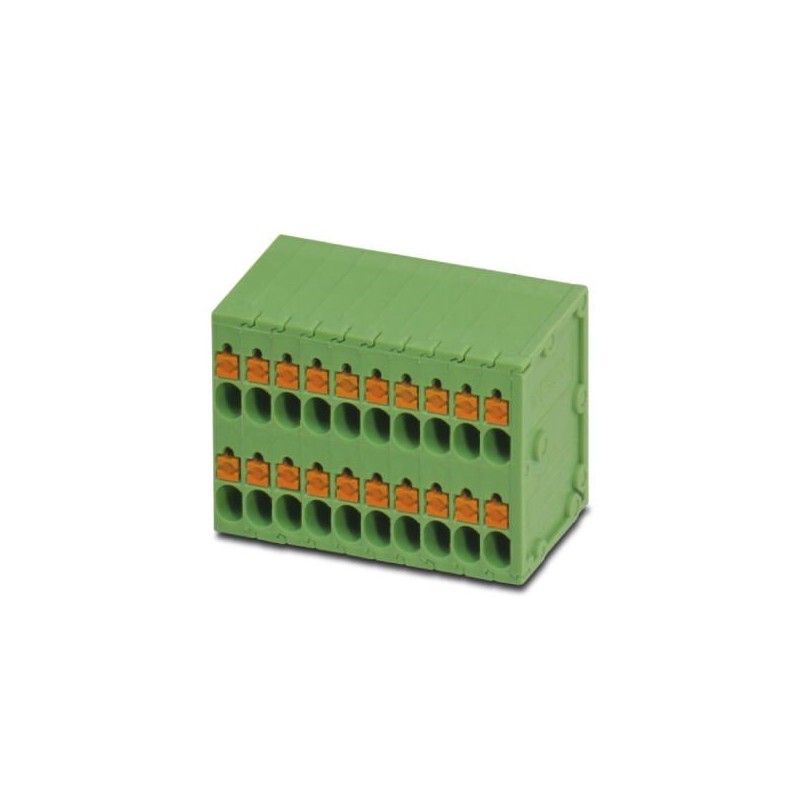

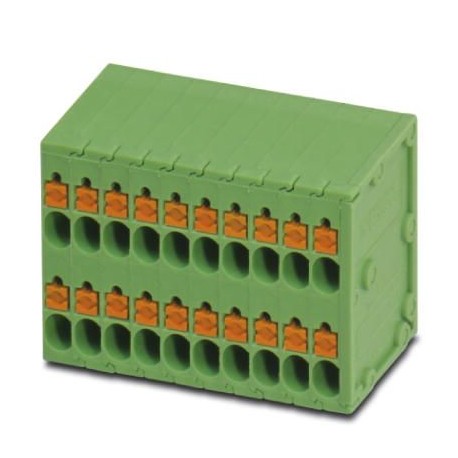

SPTD 1,5/16-H-3,5 1860280 PHOENIX CONTACT Клеммы для печатной платы
SPTD 1,5/16-H-3,5
1860280
PHOENIX_CONTACT
20
Клеммы для печатной платы
Клеммный блок печатной платы, номинальный ток: 10 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1,5 мм², количество потенциалов: 32, количество строк: 2, количество полюсов в строке: 16, семейство изделий: SPTD 1,5, шаг: 3,5 мм, тип соединения: пружинное соединение, крепление: волновая пайка, направление соединения проводника/печатная плата: 0°, цвет: зелёный, расположение контактов: линейное расположение контактов, длина контакта [P]: 3,5 мм, количество припойных контактов на потенциал: 1, тип упаковки: в коробке
Разъемы штекерные промышленные > Клемма печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1860280 |
|---|---|
| Упаковочная единица | 20 stk |
| Минимальный объем заказа | 20 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626120799 |
| Вес/шт. (без упаковки) | 32,690 GRM |
Размеры
| Длина [ l ] | 18 мм |
|---|---|
| Размер шага | 3,5 мм |
| Ширина [ w ] | 57,5 мм |
| Высота | 24,2 мм |
| Высота [ h ] | 24,2 мм |
| Длина выводов [P] | 3,5 мм |
| Расстояние между штырями | 9,35 мм |
| Диаметр отверстий | 1,3 мм |
Общие сведения
| Серия изделий | SPTD 1,5 |
|---|---|
| Номинальное сечение | 1,5 мм² |
| Материал, контакт | олово |
| Поверхность вывода под пайку | |
| Полюсов | 16 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
| Характеристика | Значение |
|---|---|
| Height (EF000040) | 24.2 mm |
| Number of electrical connections (EF008252) | 32 |
| Number of levels (EF002659) | 2 |
| Modular spacing connections (EF006827) | 3.5 mm |
| Rated current In (EF008250) | 10 A |
| Rated voltage (EF000228) | 200 V |
| Rated surge voltage (EF002993) | 2.5 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connection type conductor (EF006821) | Spring clamp connection |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.2 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 1.5 mm² |
| Connection type PCB (EF006822) | Soldering connection |
| Material connection surface (EF006826) | Tin |
| Diameter connection pin (EF006823) | 1.3 mm |
| Length pin (EF006825) | 3.5 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Green |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of PCB fastening (EF008226) | Connecting contact |
| Type of fastening (EF002442) | Solder |
| Type of banding (EF007011) | Carton (for SMD) |
