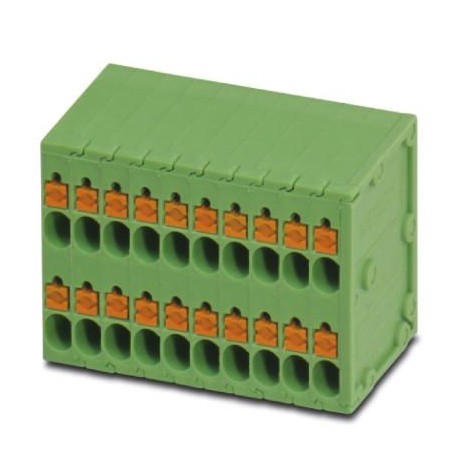

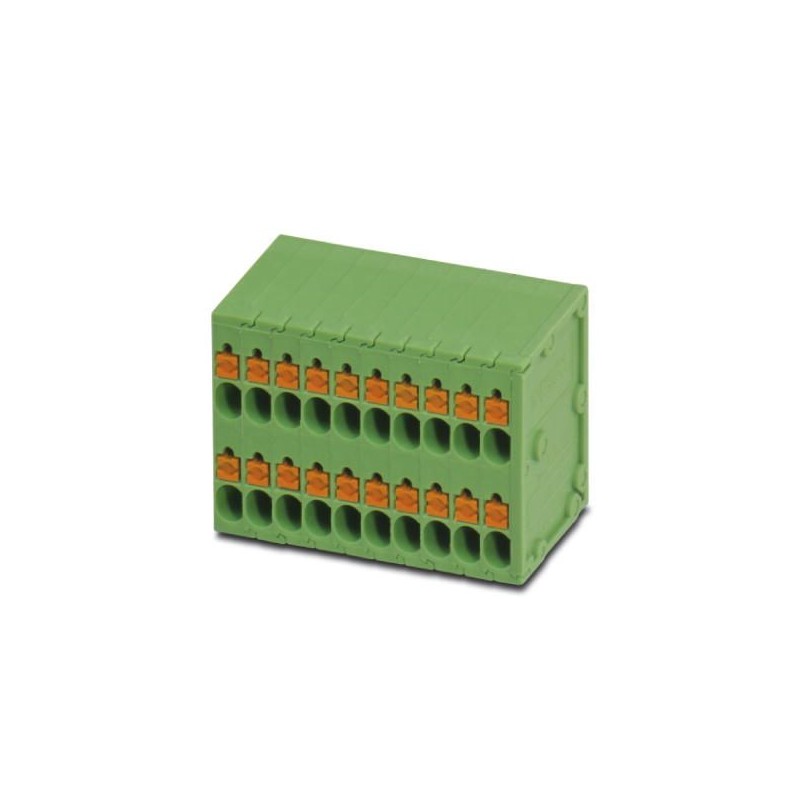

SPTD 1,5/16-H-3,5 1860280 PHOENIX CONTACT Borne de placa de circuito impresso
SPTD 1,5/16-H-3,5
1860280
PHOENIX_CONTACT
20
Borne de placa de circuito impresso
Bloco de terminais para placa de circuito impresso, corrente nominal: 10 A, tensão nominal (III/2): 200 V, seção transversal nominal: 1,5 mm², número de potenciais: 32, número de linhas: 2, número de polos por linha: 16, família de artigos: SPTD 1,5, passo: 3,5 mm, tipo de conexão: Conexão por mola por empurrar, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0°, cor: verde, arranjo dos pinos: arranjo linear dos pinos, comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: embalado
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1860280 |
|---|---|
| Quantidade de embalagem (VPE) | 20 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626120799 |
| Peso por unidade (exclusive embalagem) | 32,690 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Medidas
| Medidas [ l ] | 18 mm |
|---|---|
| Medida do passo | 3,5 mm |
| Largura [ w ] | 57,5 mm |
| Altura | 24,2 mm |
| Altura [ h ] | 24,2 mm |
| Comprimento de pino [P] | 3,5 mm |
| Distância de pinos | 9,35 mm |
| Diâmetro do furo de sondagem | 1,3 mm |
Geral
| Família de produtos | SPTD 1,5 |
|---|---|
| Bitola nominal | 1,5 mm² |
| Material de contato | Estanho |
| Superfície Pino de solda | |
| Número de pólos | 16 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Altura (EF000040) | 24.2 mm |
| Número de conexões elétricas (EF008252) | 32 |
| Número de níveis (EF002659) | 2 |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 10 A |
| Tensão especificada de funcionamento (EF000228) | 200 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.2 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
