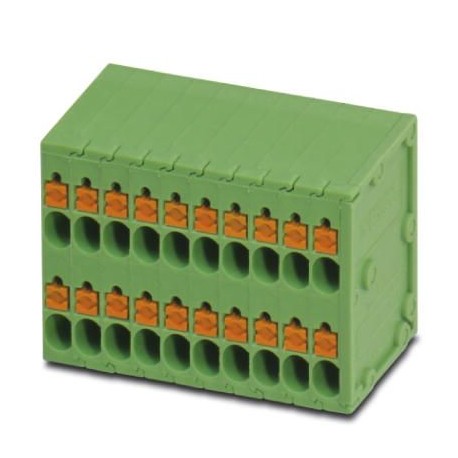

SPTD 1,5/16-H-3,5 1860280 PHOENIX CONTACT Bloc de jonction C.I.
SPTD 1,5/16-H-3,5
1860280
PHOENIX_CONTACT
20
Bloc de jonction C.I.
Bloc de terminus pour carte de circuit imprimé, courant nominal : 10 A, tension nominale (III/2) : 200 V, section nominale : 1,5 mm², nombre de potentiels : 32, nombre de lignes : 2, nombre de pôles par rangée : 16, famille d’articles : SPTD 1,5, pas : 3,5 mm, type de connexion : Connexion à ressort à poussée, montage : soudure à ondes, direction de connexion conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur de broche [P] : 3,5 mm, nombre de goupilles de soudure par potentiel : 1, type d’emballage : boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1860280 |
|---|---|
| Unité de conditionnement | 20 pcs |
| Quantité minimum de commande | 20 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626120799 |
| Poids par pièce (hors emballage) | 0,033 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Dimensions
| Longueur [ l ] | 18 mm |
|---|---|
| Pas | 3,5 mm |
| Largeur [ w ] | 57,5 mm |
| Hauteur de montage | 24,2 mm |
| Hauteur [ h ] | 24,2 mm |
| Longueur de broche [P] | 3,5 mm |
| Ecartement des picots | 9,35 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | SPTD 1,5 |
|---|---|
| Section nominale | 1,5 mm² |
| Matériau de contact | étain |
| Broche à souder de surface | |
| Nombre de pôles | 16 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 24.2 mm |
| Nombre de raccordements électriques (EF008252) | 32 |
| Nombre d'étages (EF002659) | 2 |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 10 A |
| Tension assignée (EF000228) | 200 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.2 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
