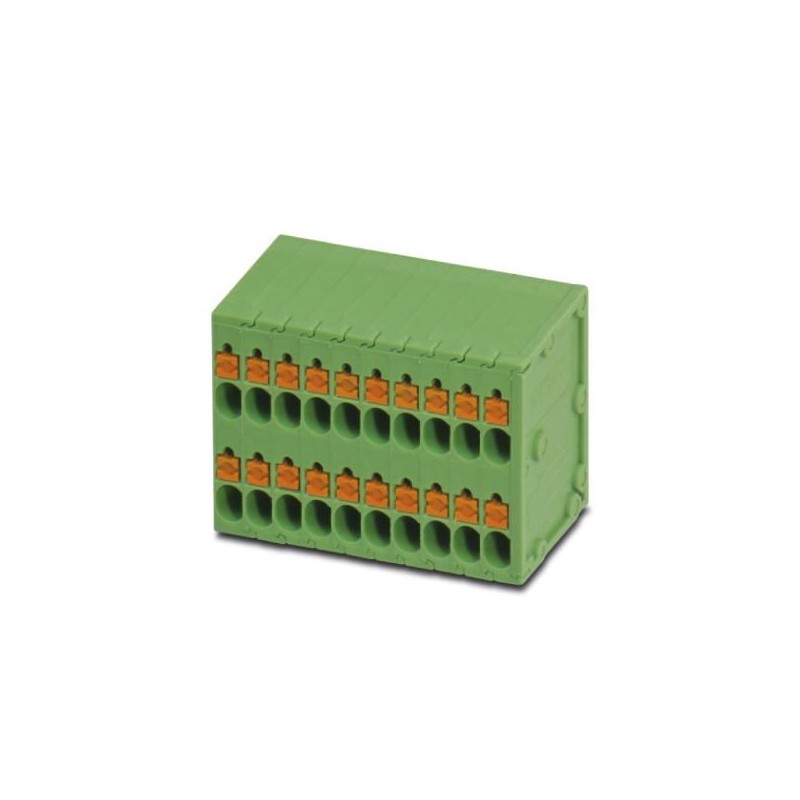

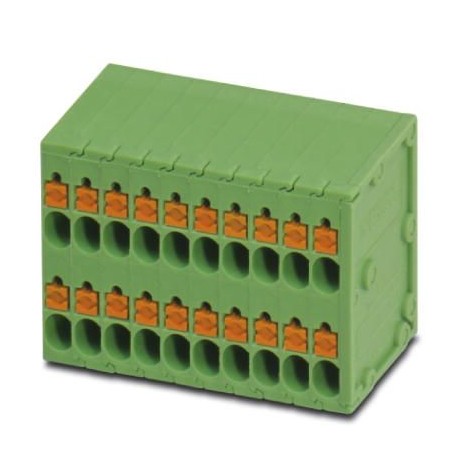

SPTD 1,5/16-H-3,5 1860280 PHOENIX CONTACT Morsetto per circuiti stampati
SPTD 1,5/16-H-3,5
1860280
PHOENIX_CONTACT
20
Morsetto per circuiti stampati
Blocco terminali per circuiti stampati, corrente nominale: 10 A, tensione nominale (III/2): 200 V, sezione nominale: 1,5 mm², numero di potenziali: 32, numero di righe: 2, numero di poli per riga: 16, famiglia di articoli: SPTD 1,5, passaggio: 3,5 mm, tipo di connessione: connessione a molla a spinta, montaggio: saldatura a onda, direzione di collegamento conduttore/scheda circuite stampato: 0°, colore: verde, disposizione dei perni: disposizione lineare dei perni, lunghezza perno [P]: 3,5 mm, numero di perni di saldatura per potenziale: 1, tipo di imballaggio: scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1860280 |
|---|---|
| Pezzi/conf. | 20 PZ |
| Sales key | AAABFA - |
| Quantità di ordinazione minima | 20 PZ |
| GTIN | 4055626120799 |
| Peso per pezzo (confezione esclusa) | 32,690 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Dimensioni
| Lunghezza [ l ] | 18 mm |
|---|---|
| Passo | 3,5 mm |
| Larghezza [ w ] | 57,5 mm |
| Altezza di montaggio | 24,2 mm |
| Altezza [ h ] | 24,2 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 9,35 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | SPTD 1,5 |
|---|---|
| Sezione nominale | 1,5 mm² |
| Materiale contatto | Stagno |
| Superficie pin di saldatura | |
| N. poli | 16 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 24.2 mm |
| numero di collegamenti elettrici (EF008252) | 32 |
| numero di piani (EF002659) | 2 |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| corrente nominale In (EF008250) | 10 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
