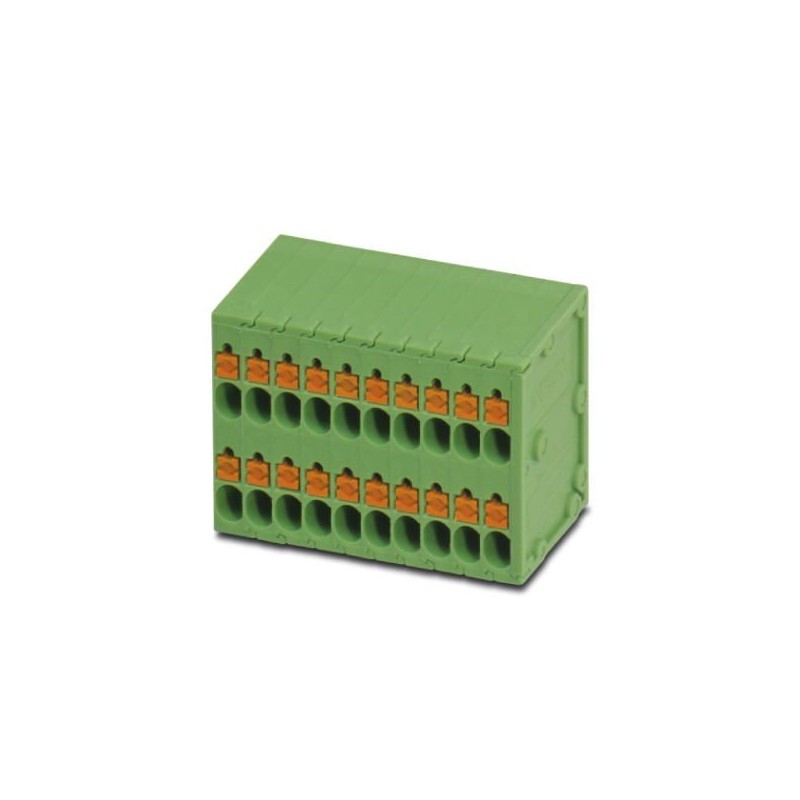

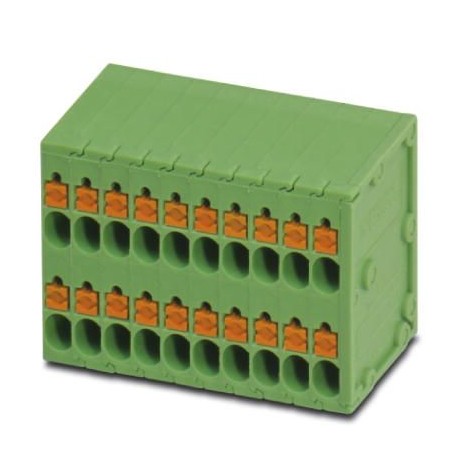

SPTD 1,5/16-H-3,5 1860280 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 10 ..
SPTD 1,5/16-H-3,5
1860280
PHOENIX_CONTACT
20
Terminal de tarjetas de circuitos impresos, corriente nominal: 10 A, tensión nominal (III/2): 200 V, sección nominal: 1,5 mm², número de potenciales: 32, número de filas: 2, número de polos por fila: 16, familia de artículos: SPTD 1,5, paso: 3,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1860280 |
|---|---|
| Unidad de embalaje | 20 pcs |
| Clave de venta | AAABFA - |
| Cantidad de pedido mínima | 20 pcs |
| EAN | 4055626120799 |
| Peso por unidad (sin incluir el embalaje) | 32,690 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Dimensiones
| Longitud [ l ] | 18 mm |
|---|---|
| Paso | 3,5 mm |
| Anchura [ w ] | 57,5 mm |
| Altura de construcción | 24,2 mm |
| Altura [ h ] | 24,2 mm |
| Longitud del pin [P] | 3,5 mm |
| Separación entre vástagos | 9,35 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | SPTD 1,5 |
|---|---|
| Sección nominal | 1,5 mm² |
| Material contacto | Estaño |
| Superficie pin de soldadura | |
| Número de polos | 16 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Altura (EF000040) | 24.2 mm |
| Número de conexiones eléctricas (EF008252) | 32 |
| Número de pisos (EF002659) | 2 |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 10 A |
| Tensión nominal (EF000228) | 200 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.2 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
