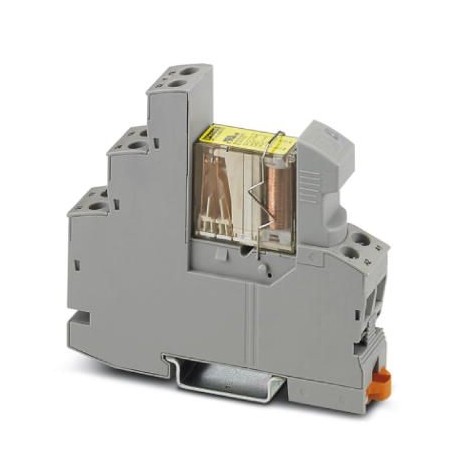

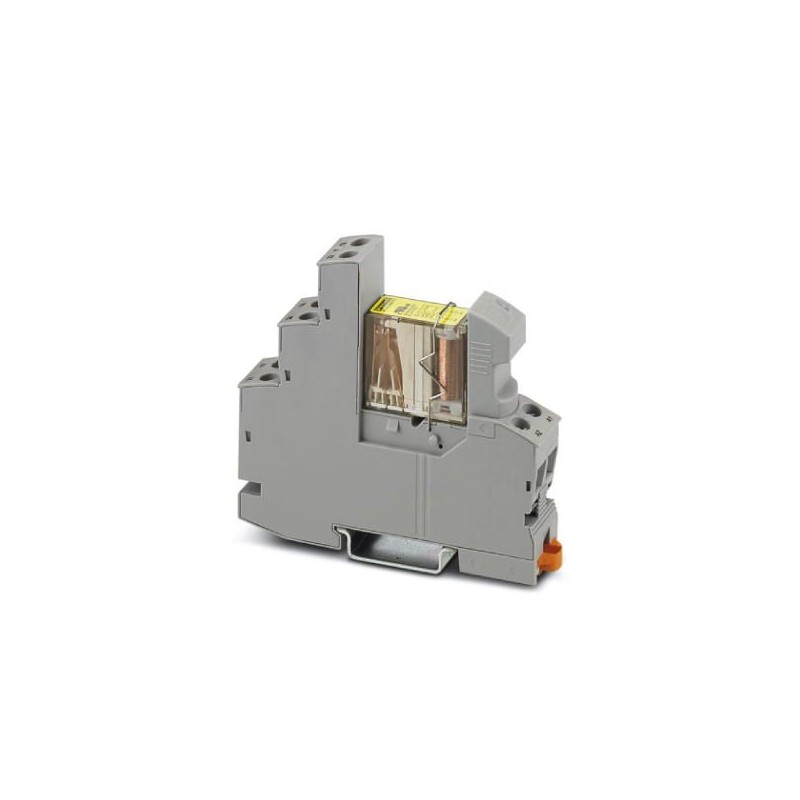

RIF-1-RSC-LDP-24DC/2X21/FG 2909848 PHOENIX CONTACT Релейный Модуль
RIF-1-RSC-LDP-24DC/2X21/FG
2909848
PHOENIX_CONTACT
10
Релейный Модуль
Предварительно собранный релейный модуль с резьбовым соединением, состоящий из: гнезда реле, защитного реле с контактами принудительной проводимости в соответствии с DIN EN 61810-3, вставного модуля индикации/антипаразитарного модуля и зажимного фланца, тип контакта: 2 выключателя, входное напряжение: 24 В постоянного тока
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот девять тысяч восемьсот сорок восемь |
|---|---|
| Единица упаковки | 10 ПК |
| ГНТП | 4055626394596 |
| Вес / шт. (без упаковки) | 72.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят четыре тысячи сто десять |
| Страна происхождения | СN (Китай) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -20 °С ... 50 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °С ... 70 °С |
Боковые катушки
| Номинальное входное напряжение UН | 24 В DC |
|---|---|
| Диапазон входного напряжения применительно к UН | см. схему |
| Типичный входной ток при UН | 30 мА |
| Типичное время отклика | 10 мс |
| Типичное время выхода | 10 мс |
| Катушка напряжения | 24 В DC |
| Защитная цепь | Демпфирующий диод |
| Рабочее напряжение дисплей | Желтый светодиод |
| Рассеиваемая мощность при номинальном состоянии | 0.72 Вт |
Контакт боковой
| Тип контакта | 2 перекидными контактами, насильно приводом |
|---|---|
| Тип контакта выключателя | Один контакт |
| Материал контакта | Агни |
| Максимальное напряжение переключения | 250 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Минимальное напряжение переключения | 15 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Мин. ток переключения | 10 мА |
| Максимальный пусковой ток | 6 а |
| Ограничивая ток | 6 а |
| Перебивая клиентов (омическая нагрузка) Макс. | 144 Вт (при 24 В DC) |
| 288 Вт (при 48 В DC) | |
| 88 Вт (при 110 В DC) | |
| 110 Вт (при 220 В DC) | |
| 1500 ва (250 В AC) | |
| Коммутационная способность | 2 а (при 24 в, ДЦ13) |
| 3 а (при 230 В, AC15) |
Ввод данных на стороне подключения
| Имя подключения | Боковые катушки |
|---|---|
| Способ подключения | Винтовое соединение |
| Длина зачистки | 8 мм |
| Сечение проводников сплошной | 0,5 мм2 ... 4 мм2 |
| Сечение твердого тела (2 жилы одинакового сечения) | 0,5 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,5 мм2 ... 4 мм2 |
| 0,5 мм2 ... 4 мм2 (наконечник с пластиковой втулкой) | |
| Проводник поперечное сечение, гибкий (2 жилы одинакового сечения) | 0,5 мм2 ... 2,5 мм2 |
| 0,5 мм2 ... 1,5 мм2 (сдвоенный наконечник с пластиковой втулкой) | |
| Проводника сечение AWG кабель | 20 ... 10 (сплошной) |
| 20 ... 12 (гибкий) | |
| Крутящий момент | 0,5 Нм 0,6 Нм ... |
Боковой вывод данных подключение
| Имя подключения | Контакт боковой |
|---|---|
| Способ подключения | Винтовое соединение |
| Длина зачистки | 8 мм |
| Сечение проводников сплошной | 0,5 мм2 ... 4 мм2 |
| Сечение твердого тела (2 жилы одинакового сечения) | 0,5 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,5 мм2 ... 4 мм2 |
| 0,5 мм2 ... 4 мм2 (наконечник с пластиковой втулкой) | |
| Проводник поперечное сечение, гибкий (2 жилы одинакового сечения) | 0,5 мм2 ... 2,5 мм2 |
| 0,5 мм2 ... 1,5 мм2 (сдвоенный наконечник с пластиковой втулкой) | |
| Проводника сечение AWG кабель | 20 ... 10 (сплошной) |
| 20 ... 12 (гибкий) | |
| Крутящий момент | 0,5 Нм 0,6 Нм ... |
Общие
| Режим работы | 100% коэффициент рабочего |
|---|---|
| Степень защиты | Степень защиты IP20 (основание реле) |
| РТ второй (реле) | |
| Механический срок службы | ок. 10Семьциклы |
| Монтажное положение | любой |
| Инструкции по сборке | В строках с нулевым расстоянием |
| Б10д | 600000 циклов (АС1; 250 в / 6 А; 1-нет) |
| Циклы 900000 (АС1; 250 в / 3 А; 1-нет) | |
| Циклы 1800000 (АС1; 250 в / 1,5 А; 1-нет) | |
| Циклы 180000 (AC15; 250 в / 3 А; 1-нет) | |
| Циклы 560000 (AC15; 250 в / 2 А; 1-нет) | |
| Циклы 4600000 (AC15; 250 в / 0,75 а; 1-нет) | |
| Циклы 360000 (ДЦ13; 24 в / 3 А; 1-нет) | |
| Циклы 740000 (ДЦ13; 24 в / 1,5 А; 1-нет) | |
| Циклы 4200000 (ДЦ13; 24 в / 0,75 а; 1-нет) |
Стандартов и правил
| Обозначение | Воздушные зазоры и пути утечки между цепями питания |
|---|---|
| Стандартов/регламентов | ПО EN 50178 0160 СТАНДАРТА DIN/VDE И |
| С En 50205 | |
| Номинальное напряжение изоляции | 250 в |
| Номинальное импульсное напряжение | 6 кв |
| Изоляция | безопасная изоляция |
| Степень загрязнения | Два |
| Категория перенапряжения | III в |
| Номинальность воспламеняемости согласно ul 94 | П2 |
| Соответствие | CE-уступчивый |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Статьи в набор
Классификации
ЭСЛ@СС 5.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 5.1Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 6.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 7.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 8.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 9.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот один
