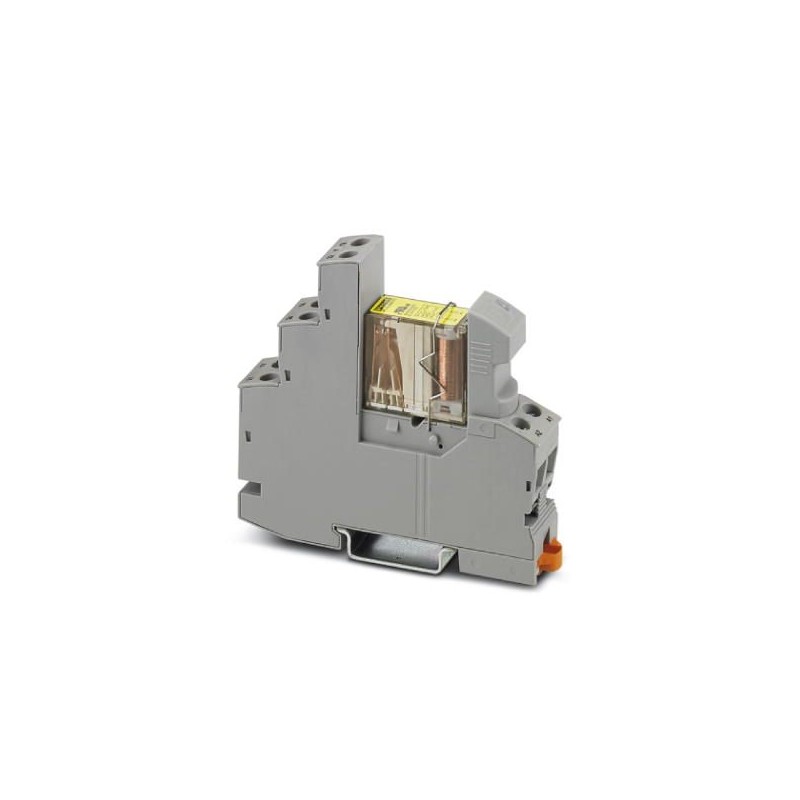

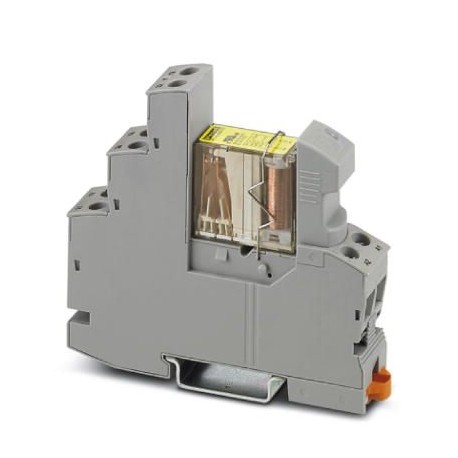

RIF-1-RSC-LDP-24DC/2X21/FG 2909848 PHOENIX CONTACT Relais-Modul
RIF-1-RSC-LDP-24DC/2X21/FG
2909848
PHOENIX_CONTACT
10
Relais-Modul
Vorkonfektioniertes Relaismodul mit Schraubanschluss, bestehend aus: Relaissockel, Sicherheitsrelais mit Zwangsleitungskontakten nach DIN EN 61810-3, steckbares Anzeige-/Antiparasitenmodul und Klemmflansch, Kontaktart: 2 Schalter, Eingangsspannung: 24 V DC
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert neun tausend acht hundert acht und vierzig |
|---|---|
| Verpackungseinheit | 10 pc |
| GTIN | 4055626394596 |
| Gewicht pro Stück (exklusive Verpackung) | 72.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert zehn |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -20 °C ... 70 °C |
Spule Seite
| Nominale Eingang Spannung UN | 24 V DC |
|---|---|
| Eingangsspannung in Bezug auf UN | siehe Diagramm |
| Typischer Eingangsstrom bei UN | 30 mA |
| Typische Reaktionszeit | 10 ms |
| Typische release-Zeit | 10 ms |
| Spulenspannung | 24 V DC |
| Schutzschaltung | Dämpfungs-diode |
| Betriebsspannung Anzeige | Gelbe LED |
| Verlustleistung bei nominaler Zustand | 0.72 W |
Kontakt Seite
| Kontakt Typ | 2 wechsler, zwangsweise betätigt |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi |
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 15 V AC/DC |
| Min. Schaltstrom | 10 mA |
| Maximale Einschaltstrom | 6 A |
| Limiting continuous current | 6 A |
| Unterbrechen Bewertung (ohmsche Last) max. | 144 W (bei 24 V DC) |
| 288 W (bei 48 V DC) | |
| 88 W (bei 110 V DC) | |
| 110 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltleistung | 2 A (bei 24 V, DC13) |
| 3 A (bei 230 V, AC15) |
Verbindungsdaten Eingabe-Seite
| Der name der Verbindung | Spule Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt solid | 0,5 mm2 ... 4 mm2 |
| Conductor cross-section solid (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt flexibel (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (MIT Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 20 ... 10 (solid) |
| 20 ... 12 (flexibel) | |
| Drehmoment | 0,5 Nm ... 0,6 Nm |
Verbindungsdaten-Ausgabe Seite
| Der name der Verbindung | Kontakt Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt solid | 0,5 mm2 ... 4 mm2 |
| Conductor cross-section solid (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt flexibel (2 Leiter mit gleichem Querschnitt) | 0,5 mm2 ... 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (MIT Aderendhülse mit Kunststoffhülse) | |
| Leiterquerschnitt AWG | 20 ... 10 (solid) |
| 20 ... 12 (flexibel) | |
| Drehmoment | 0,5 Nm ... 0,6 Nm |
Allgemeine
| Betriebsart | 100% betriebsfaktor |
|---|---|
| Schutzart | IP20 (Relais-Basis) |
| RT II (Relais) | |
| Mechanische Lebensdauer | ca. 10SiebenZyklen |
| Einbaulage | jeder |
| Montage-Anleitung | In den Zeilen mit null-Abstand |
| B10d | 600000 Zyklen (AC1; 250 V / 6 A; 1 NEIN) |
| 900000 Zyklen (AC1; 250 V / 3 A; 1 NEIN) | |
| 1800000 Zyklen (AC1; 250 V / 1,5 A; 1 NEIN) | |
| 180000 Zyklen (AC15; 250 V / 3 A; 1 NEIN) | |
| 560000 Zyklen (AC15; 250 V / 2 A; 1 NEIN) | |
| 4600000 Zyklen (AC15; 250 V / 0,75 A; 1 NEIN) | |
| 360000 Zyklen (DC13; 24 V / 3 A; 1 NEIN) | |
| 740000 Zyklen (DC13; 24V / 1,5 A; 1 NEIN) | |
| 4200000 Zyklen (DC13; 24 V / 0,75 A; 1 NEIN) |
Normen und Vorschriften
| Bezeichnung | Luft-Luft-und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Vorschriften | DIN EN 50178/VDE 0160 |
| EN 50205 | |
| Bemessungsisolationsspannung | 250 V |
| Bemessungsstoßspannung | 6 kV |
| Isolierung | sichere Trennung |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Entflammbarkeit nach UL 94 | V2 |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Artikel im set
Klassifikationen
eCl@ss 5.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
UNSPSC 13.2Neun und dreißig Millionen eins hundert zwei und zwanzig tausend drei hundert vier und dreißig
