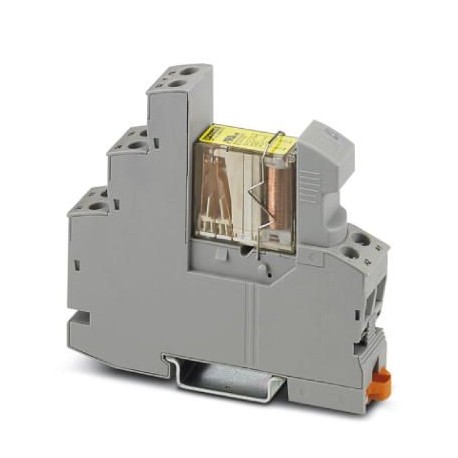

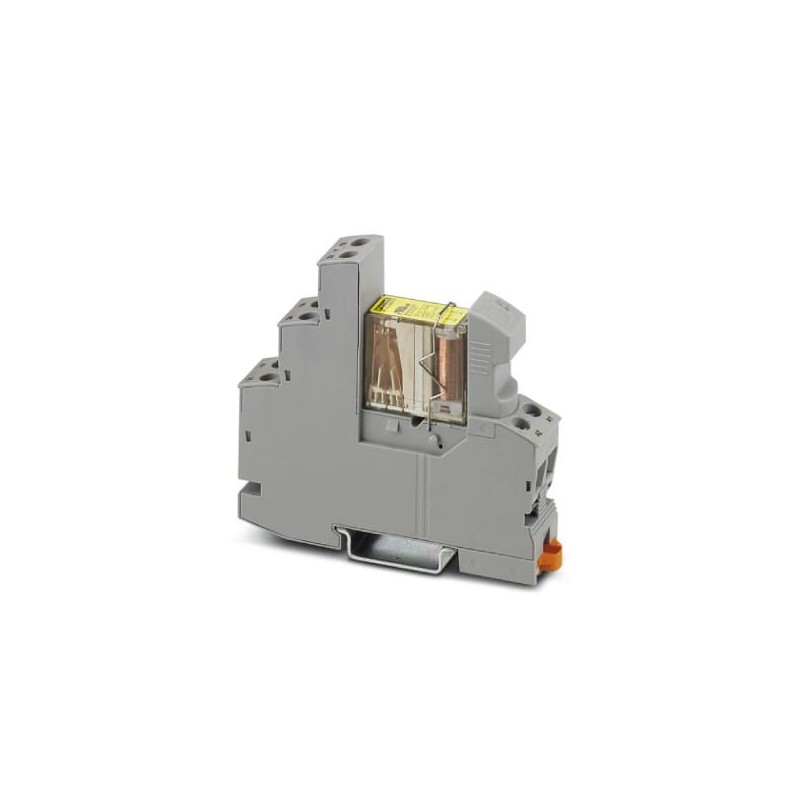

RIF-1-RSC-LDP-24DC/2X21/FG 2909848 PHOENIX CONTACT Módulo De Relé
RIF-1-RSC-LDP-24DC/2X21/FG
2909848
PHOENIX_CONTACT
10
Módulo De Relé
Módulo de relé pré-montado com conexão a parafuso, composto por: soquete de relé, relé de segurança com contatos de condução forçada de acordo com DIN EN 61810-3, módulo de indicação plug-in/antiparasitário e flange de fixação, tipo de contato: 2 interruptores, tensão de entrada: 24 V DC
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, novecentos e nove mil oitocentos e quarenta e oito |
|---|---|
| Embalagem da unidade | 10 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e noventa e quatro mil quinhentos e noventa e seis |
| Peso por Peça (excluindo embalagem) | 72.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e quatro mil cento e dez |
| País de origem | CN (China) |
Nota
| Restrição de utilização | EMC: classe de Um produto, consulte a declaração do fabricante na área de download |
|---|
Condições ambientais
| Temperatura ambiente (operação) | -20 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -20 °C ... 70 °C |
Bobina de lado
| Tensão Nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada em referência a UN | consulte o diagrama de |
| Típicos de corrente de entrada com UN | 30 mA |
| Tempo de resposta típico | 10 ms |
| Típico tempo de liberação | 10 ms |
| Tensão da bobina | 24 V DC |
| Proteção de circuito | Diodo de amortecimento |
| Tensão de funcionamento de exibição | LED amarelo |
| Dissipação de potência para a condição nominal | 0.72 W |
Do lado dos contatos
| Tipo do contato | 2 troca de contatos, forçosamente acionada |
|---|---|
| Tipo de contacto do interruptor | Contacto |
| Material de contato | AgNi |
| Tensão de comutação máxima | 250 V CA/CC |
| Mínima tensão de comutação | 15 V AC/DC |
| Min. corrente de comutação | 10 mA |
| Máxima corrente de entrada | 6 Um |
| A limitação de corrente contínua | 6 Um |
| Taxa de interrupção (carga ohmica) máx. | 144 W (24 V DC) |
| 288 W (48 V DC) | |
| 88 W (em 110 V DC) | |
| 110 W (220 V DC) | |
| 1500 VA (para a 250 V AC) | |
| Capacidade de comutação de | 2 Um (a 24 V, DC13) |
| 3 Um (a 230 V, AC15) |
Conexão de entrada de dados do lado do
| Nome da conexão | Bobina de lado |
|---|---|
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 8 mm |
| Condutor de seção transversal do sólido | 0,5 mm2 4 mm2 ... |
| Seção transversal do condutor sólido (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| Condutor de seção transversal flexível | 0,5 mm2 4 mm2 ... |
| 0,5 mm2 ... 4 mm2 (Virola com luva plástica) | |
| Condutor de seção transversal flexível (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (TWIN virola com luva plástica) | |
| Condutor de seção transversal AWG | 20 ... 10 (sólido) |
| 20 ... 12 (flexível) | |
| Torque | 0,5 Nm ... 0,6 Nm |
Dados de conexão de saída lateral
| Nome da conexão | Do lado dos contatos |
|---|---|
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 8 mm |
| Condutor de seção transversal do sólido | 0,5 mm2 4 mm2 ... |
| Seção transversal do condutor sólido (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| Condutor de seção transversal flexível | 0,5 mm2 4 mm2 ... |
| 0,5 mm2 ... 4 mm2 (Virola com luva plástica) | |
| Condutor de seção transversal flexível (2 condutores com a mesma seção transversal) | 0,5 mm2 a 2,5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (TWIN virola com luva plástica) | |
| Condutor de seção transversal AWG | 20 ... 10 (sólido) |
| 20 ... 12 (flexível) | |
| Torque | 0,5 Nm ... 0,6 Nm |
Geral
| Modo de operação | 100% operacional fator de |
|---|---|
| Grau de proteção | IP20 (Relé de base) |
| RT II (Relé) | |
| Serviço mecânico vida | aprox. 10Seteciclos |
| Posição de montagem | qualquer |
| Instruções de montagem | Em linhas com espaçamento zero |
| B10d | 600000 Ciclos (AC1; 250 V / 6 A; 1) |
| 900000 Ciclos (AC1; 250 V / 3 A, 1) | |
| 1800000 Ciclos (AC1; 250 V / 1,5 A; 1) | |
| 180000 Ciclos (AC15; 250 V / 3 A, 1) | |
| 560000 Ciclos (AC15; 250 V / 2 A; 1) | |
| 4600000 Ciclos (AC15; 250 V / 0,75 A; 1) | |
| 360000 Ciclos (DC13; 24 V / 3 A, 1) | |
| 740000 Ciclos (DC13; 24 V / 1,5 A; 1) | |
| 4200000 Ciclos (DC13; 24 V / 0,75 A; 1) |
Normas e Regulamentos
| Designação | Ar e folgas de distâncias entre os circuitos de alimentação |
|---|---|
| Normas/regulamentos | DIN EN 50178/VDE 0160 |
| EN 50205 | |
| Tensão de isolamento nominal | 250 V |
| Nominal de surto de tensão | 6 kV |
| Isolamento | isolamento de segurança |
| Grau de poluição | Dois |
| Categoria de sobretensão | III |
| Classificação de inflamabilidade de acordo com UL 94 | V2 |
| De conformidade | CE-conformidade |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Artigos em conjunto
Classificações
eCl@ss 5.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 5.1Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 6.0Vinte e sete milhões trezentos e setenta mil seiscentos eeCl@ss 7.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 8.0Vinte e sete milhões trezentos e setenta mil seiscentos e umeCl@ss 9.0Vinte e sete milhões trezentos e setenta mil seiscentos e um
