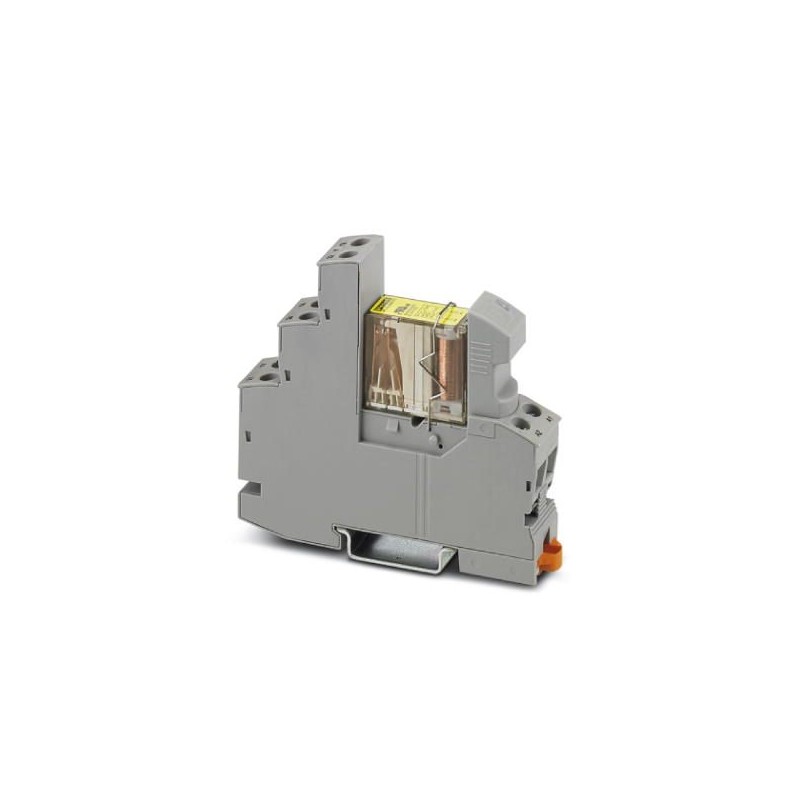

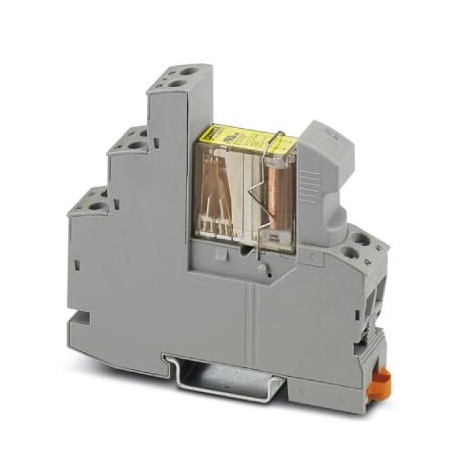

RIF-1-RSC-LDP-24DC/2X21/FG 2909848 PHOENIX CONTACT Module De Relais
RIF-1-RSC-LDP-24DC/2X21/FG
2909848
PHOENIX_CONTACT
10
Module De Relais
Module de relais pré-assemblé avec raccord à vis, composé de : prise de relais, relais de sécurité avec contacts à conduction forcée selon DIN EN 61810-3, indicateur enfichable/module antiparasitaire et bride de serrage, type de contact : 2 interrupteurs, tension d’entrée : 24 V DC
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille huit cent quarante huit |
|---|---|
| Unité d'emballage | 10 pc |
| GTIN | 4055626394596 |
| Poids par Pièce (hors emballage) | 72.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille cents dix |
| Pays d'origine | CN (Chine) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 24 V DC |
|---|---|
| Plage de tension d'entrée, en référence à UN | voir le schéma |
| Typique du courant d'entrée à l'universitéN | 30 mA |
| Temps de réponse typique | 10 ms |
| Typique temps de la libération | 10 ms |
| La tension de la bobine | 24 V DC |
| Le circuit de protection | L'amortissement de la diode |
| D'exploitation affichage de la tension de | LED jaune |
| La dissipation de puissance pour les conditions nominales | 0.72 W |
Côté de Contact
| Type de Contact | 2 contacts inverseurs, actionné par la force |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Minimum tension de commutation | 15 V AC/DC |
| Min. courant de commutation | 10 mA |
| Courant d'appel maximal | 6 Un |
| La limitation de courant continu | 6 Un |
| Pouvoir de coupure nominal (charge ohmique) max. | 144 W (24 V DC) |
| 288 W (à 48 V DC) | |
| 88 W (à 110 V DC) | |
| 110 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Capacité de commutation | 2 A (à 24 V DC13) |
| 3 A (à 230 V, AC15) |
Les données de connexion d'entrée côté
| Nom de la connexion | Bobine de côté |
|---|---|
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 8 mm |
| Chef de section transversale solide | 0,5 mm2 ... 4 mm2 |
| Section des conducteurs solides (2 conducteurs de même section) | 0,5 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Embout avec manchon en plastique) | |
| Chef de section flexible (2 conducteurs de même section) | 0,5 mm2 à 2,5 mm2 |
| 0,5 mm2 à 1,5 mm2 (DOUBLE embout avec manchon en plastique) | |
| Chef de section AWG | 20 ... 10 (solide) |
| 20 ... 12 (flexible) | |
| Couple | 0,5 Nm ... 0,6 Nm |
Les données de connexion de sortie du côté
| Nom de la connexion | Côté de Contact |
|---|---|
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 8 mm |
| Chef de section transversale solide | 0,5 mm2 ... 4 mm2 |
| Section des conducteurs solides (2 conducteurs de même section) | 0,5 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Embout avec manchon en plastique) | |
| Chef de section flexible (2 conducteurs de même section) | 0,5 mm2 à 2,5 mm2 |
| 0,5 mm2 à 1,5 mm2 (DOUBLE embout avec manchon en plastique) | |
| Chef de section AWG | 20 ... 10 (solide) |
| 20 ... 12 (flexible) | |
| Couple | 0,5 Nm ... 0,6 Nm |
Général
| Mode de fonctionnement | 100% facteur de marche |
|---|---|
| Degré de protection | IP20 (base de Relais) |
| RT II (Relais) | |
| Service mécanique de la vie | env. 10Septcycles |
| Position de montage | tout |
| Instructions de montage | Dans les lignes avec zéro espacement |
| B10d | 600000 Cycles (AC1; 250 V / 6 A; 1 NO) |
| 900000 Cycles (AC1; 250 V / 3 A; 1 NO) | |
| 1800000 Cycles (AC1; 250 V / 1,5 A; 1 NO) | |
| 180000 Cycles (AC15; 250 V / 3 A; 1 NO) | |
| 560000 Cycles (AC15; 250 V / 2 A; 1 NO) | |
| 4600000 Cycles (AC15; 250 V / 0,75 A; 1 NO) | |
| 360000 Cycles (DC13; 24 V / 3 A; 1 NO) | |
| 740000 Cycles (DC13; 24 V / 1,5 A; 1 NO) | |
| 4200000 Cycles (DC13; 24 V / 0,75 A; 1 NO) |
Les normes et les Règlements
| Désignation | Air dégagements d'air et de fuite entre les circuits de puissance |
|---|---|
| Normes/règlements | DIN EN 50178/VDE 0160 |
| EN 50205 | |
| Tension nominale d'isolation | 250 V |
| Nominale tension de choc | 6 kV |
| Isolation | isolation de sécurité |
| Degré de pollution | Deux |
| Catégorie de surtension | III |
| L'indice d'inflammabilité selon UL 94 | V2 |
| La conformité | CE-conforme |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Articles dans le jeu
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
