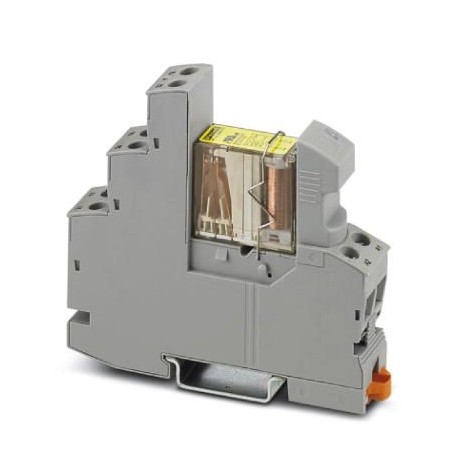

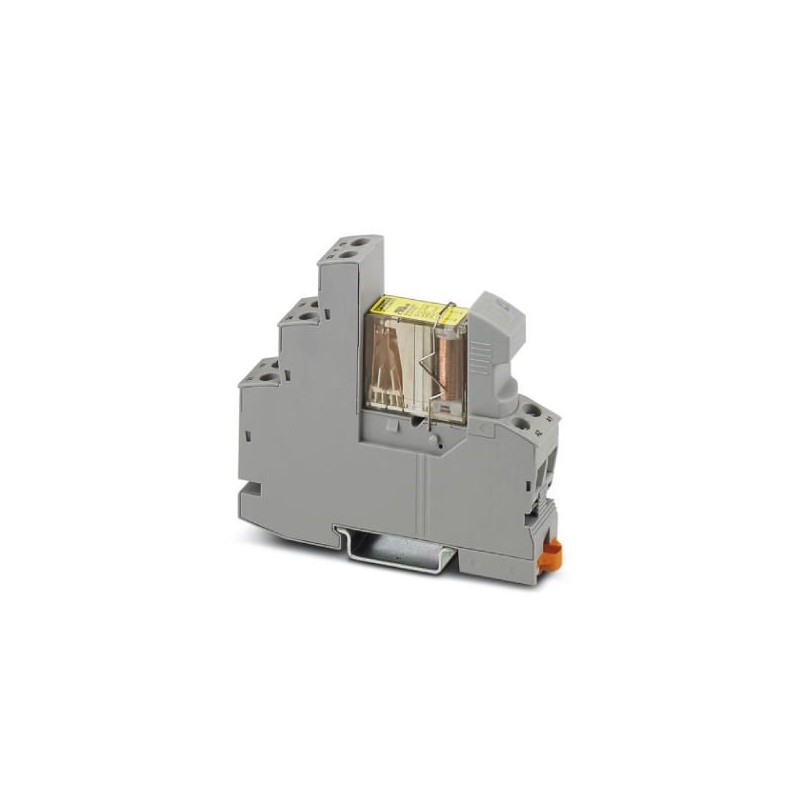

RIF-1-RSC-LDP-24DC/2X21/FG 2909848 PHOENIX CONTACT Modulo Relè
RIF-1-RSC-LDP-24DC/2X21/FG
2909848
PHOENIX_CONTACT
10
Modulo Relè
Modulo relè preassemblato con collegamento a vite, composto da: zoccolo relè, relè di sicurezza con contatti a conduzione forzata secondo DIN EN 61810-3, modulo di indicazione/antiparassita a innesto e flangia di serraggio, tipo di contatto: 2 interruttori, tensione di ingresso: 24 V DC
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila otto cento quaranta otto |
|---|---|
| Unità d'imballaggio | 10 pc |
| GTIN | 4055626394596 |
| Peso per Pezzo (escluso imballaggio) | 72.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento dieci |
| Paese di origine | CN (Cina) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
Bobina lato
| Tensione nominale UN | 24 V DC |
|---|---|
| Gamma di tensione in ingresso, in riferimento alla UN | vedere il diagramma |
| Corrente di ingresso tipica di UN | 30 mA |
| Tempo di risposta tipico | 10 ms |
| Tipico tempo di rilascio | 10 ms |
| Tensione bobina | 24 V DC |
| Il circuito di protezione | Smorzamento diodo |
| Tensione di esercizio display | LED giallo |
| Dissipazione di potenza nominale condizione | 0.72 W |
Lato contatti
| Tipo di contatto | 2 contatti in scambio, forzatamente azionato |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi |
| Massima tensione di commutazione | 250 V AC/DC |
| Minima tensione di commutazione | 15 V AC/DC |
| Min. corrente di commutazione | 10 mA |
| Massima corrente di spunto | 6 Un |
| La limitazione di corrente continua | 6 Un |
| Potere di interruzione nominale (carico ohmico) max. | 144 W (con 24 V DC) |
| 288 W (con 48 V DC) | |
| 88 W (con 110 V DC) | |
| 110 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacità di commutazione | 2 Un (a 24 V, DC13) |
| 3 A (230 V, AC15) |
I dati di connessione di ingresso lato
| Nome connessione | Bobina lato |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore solido | 0,5 mm2 ... 4 mm2 |
| Sezione del conduttore solido (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Ghiera con un manicotto di plastica) | |
| Sezione conduttore flessibile (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (DOPPIA ghiera con un manicotto di plastica) | |
| Sezione conduttore AWG | 20 ... 10 (solido) |
| 20 ... 12 (flessibile) | |
| Coppia | 0,5 Nm ... 0,6 Nm |
I dati di connessione lato di uscita
| Nome connessione | Lato contatti |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore solido | 0,5 mm2 ... 4 mm2 |
| Sezione del conduttore solido (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,5 mm2 ... 4 mm2 |
| 0,5 mm2 ... 4 mm2 (Ghiera con un manicotto di plastica) | |
| Sezione conduttore flessibile (2 conduttori con la stessa sezione trasversale) | 0,5 mm2 ... 2.5 mm2 |
| 0,5 mm2 ... 1,5 mm2 (DOPPIA ghiera con un manicotto di plastica) | |
| Sezione conduttore AWG | 20 ... 10 (solido) |
| 20 ... 12 (flessibile) | |
| Coppia | 0,5 Nm ... 0,6 Nm |
Generale
| Modalità di funzionamento | 100% fattore di |
|---|---|
| Grado di protezione | IP20 (Relè di base) |
| RT II (Relè) | |
| Durata di vita meccanica | ca. 10Settecicli |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | A righe con zero spaziatura |
| B10d | 600000 Cicli (AC1; 250 V / 6 A, 1 NO) |
| 900000 Cicli (AC1; 250 V / 3 A; 1 NO) | |
| 1800000 Cicli (AC1; 250 V / 1,5 A; 1 NO) | |
| 180000 Cicli (AC15; 250 V / 3 A; 1 NO) | |
| 560000 Cicli (AC15; 250 V / 2 A; 1 NO) | |
| 4600000 Cicli (AC15; 250 V / 0,75 A; 1 NO) | |
| 360000 Cicli (DC13; 24 V / 3 A; 1 NO) | |
| 740000 Cicli (DC13; 24 V / 1,5 A; 1 NO) | |
| 4200000 Cicli (DC13; 24 V / 0,75 A; 1 NO) |
Norme e Regolamenti
| Denominazione | Aria distanze in aria e superficiali rispetto delle distanze tra i circuiti di potenza |
|---|---|
| Norme/regolamenti | DIN EN 50178/VDE 0160 |
| EN 50205 | |
| Tensione nominale di isolamento | 250 V |
| Tensione d'impulso | 6 kV |
| Isolamento | isolamento di sicurezza |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III |
| Classe di infiammabilità secondo UL 94 | V2 |
| Conformità | CE-conforme |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Articoli in set
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
